Paso 5: Problema con el ventilador
Cuando reemplacé el EMC4001, podría arrancar de la laptop y estaba trabajando, pensé que era el final de la historia. Sin embargo, muy poco tiempo después descubrí que no estaba girando el ventilador. Ya sé, el EMC4001 es el chip encargado de este trabajo, no me sentía tan grande cuando descubrí el problema.
Buscando la hoja de datos para el EMC4001 en la red me ha dado ningún resultado. Es un chip personalizado que ya no es (supongo) producida y el productor (Microchip) no tiene ninguna información sobre el chip en su página web. Sin embargo, hay otros controladores de ventilador, puede encontrar en su página. Su hoja de datos podría ser útil para la comprensión de las clavijas que tienes en el EMC4001.

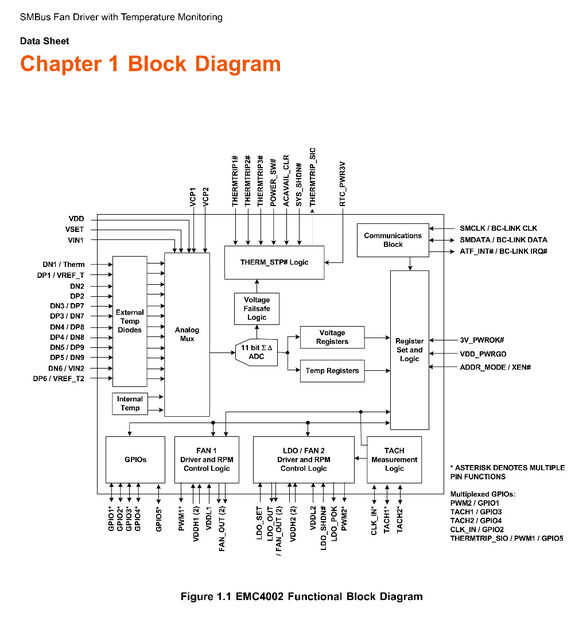

Más tarde, he podido encontrar información sobre EMC4002. Este chip es muy similar a la EMC4001, pero no totalmente. De hecho, el chip tiene lo más importante (que explicaré más adelante) dentro de lo que falta en el EMC4001 y causó más daños en la placa base.

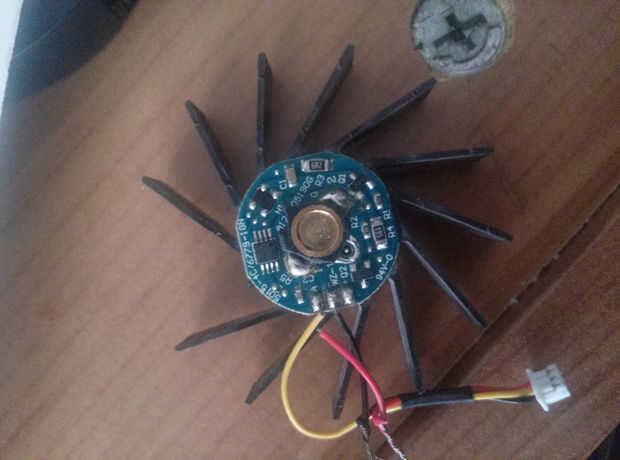

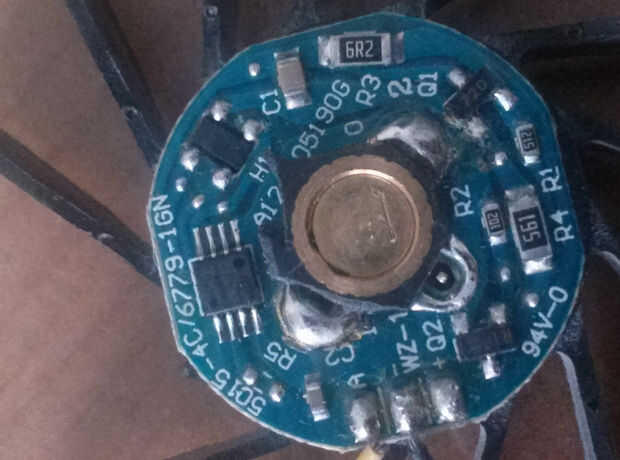

Buscando algunos videos de Youtube, lamentablemente, admiten que los ventiladores del ordenador portátil podrían abrir y limpia (dentro de la caja). Dependiendo de esto, he intentado abrir el ventilador (original), pero frena en partes, no era posible arreglarlo otra vez (ver el ventilador). Tiene cierta electrónica responsable de la generación de señal TACH (señal de tacómetro). La señal da una retroalimentación a la computadora (un chip llamado MEC5025) acerca de RPM del ventilador. Volveré a este chip más adelante.
En primer lugar, he intentado volver a flujo de la viruta de EMC4001... y todos los pines... Eran sólo la aleta. Más tarde, he intentado medir los resistores (termo resistencias) encontrará cerca de cada sensor... y todos fueron a aleta.
mmmm... Lo que podría ser el problema... ?
Hay una manera de resetear las Bios para el control térmico y funcionalidad de ventilador... Utilizando fn + z debe resetear el bios. Actualicé el Bios también para la actualización de firmware más reciente de DELL. Nada sirvió para resolver el problema.
He descargado un programa que le da la capacidad de controlar el ventilador. De uso anterior, a menudo usé speedfan para controlar Smart de discos duros... Pero nunca utilizar speedfan para controlar el ventilador (LOL el nombre es speedfan). Por lo tanto, fue el tiempo utilizado para ello. He podido encontrar otro programa que es (o podría ser) mejor para controlar el ventilador. Se llama i8kfangui31.exe. Usted puede buscar para en la red... fácilmente puedes encontrarlo.

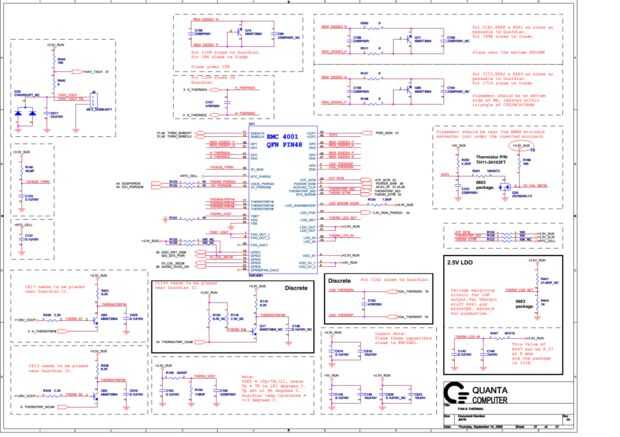

Para ser mencionado aquí, los 5 voltios (Vcc al sistema PWM dentro de la EMC4001) que debe conducir el ventilador está allí en el pin 5 y 6. El único problema la computadora tiene, EMC4001 no da la potencia del ventilador en el pin 7 y 8.

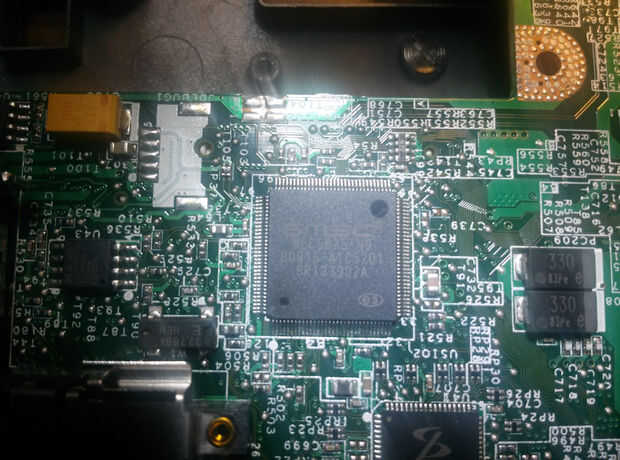

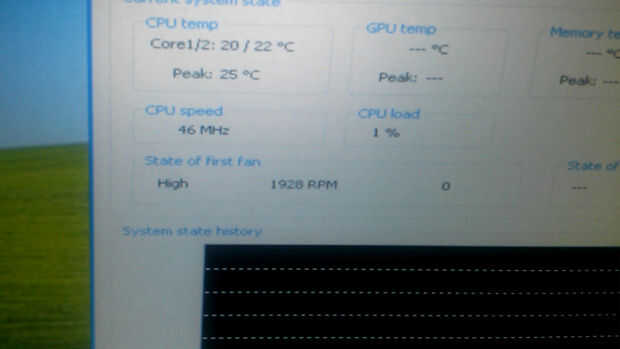

Como ves en las fotos, el speedfan muestra la velocidad del ventilador que 1928 rpm. Este número no es cambiable. Incluso al cambiar la velocidad o el ventilador, obtendrá el mismo número. Ahora, no sabemos de la hoja de datos, el EMC4001 tiene pines GPIO para la señal de velocidad ya que siganl TACH ir a la página donde se dibuja MEC5025. Oh... que significa, el MEC5025 tiene problema también.
El perno de la entrada-salida se ha dañado... o realmente está dañado. No sé el mecanismo de cómo el MEC5025 controlar el EMC4001, pero estoy seguro de que el MEC5025 está también parcialmente dañado que podemos confirmar por el extraño número RPM constante que obtenemos como velocidad del ventilador.
¿Lo que un mal diseño no incluir la señal de retroalimentación dentro de la EMC4001 sí mismo? Si tiene un problema con el ventilador, no recibirá daños con un chip, usted conseguirá 2 chips defectuosos, como en nuestro caso aquí.
Eso es muy malo. MEC5025 chip cuesta unos 18 euros. Es caro, sobre todo dinero que gasté en el equipo.
Realmente no sé si hay una manera de controlar el ventilador a través de la EMC4001 sin necesidad de la velocidad real (omitiendo el siganl GIOP y TACH). No sé si puede reemplazar el mecanismo disponible internamente por el Bios y el MEC5025 para hacer su propio cálculo de la velocidad del ventilador y control de esa manera... Tienes todos los datos (es decir, los sensores de lectura) y en teoría se puede calcular la velocidad que usted necesita para forzar el ventilador funciona a rpm deseada. Pero ¿cómo controlar el EMC4001? ¿Hay alguna manera para controlar directamente (un pequeño programa escrito tal vez?).
Voy a seguir pensando en el problema. Podría encontrar una manera de resolver el problema... Sé que te puedo dar 5 voltios directamente desde el pin 5 y 6 del ventilador, esto hará que el ventilador a funcionar a alta velocidad permanentemente. Pero eso no es la mejor manera de resolver el problema. Podría usar esta opción si no encuentro otra manera de resolver el problema.
Esto es suficiente para este paso. He querido actualizarle sobre los avances en la solución de problemas de este portátil. Por favor comparte conmigo tu experiencia... Apreciaré sus comentarios.
Mariwo Jalal
