Paso 1: Configurar el hardware
Energía
Su Edison necesita energía. Con el desglose de Arduino es necesario una fuente de alimentación de 12V. Un agradable 12V 1 o 2A fuente debe hacer el truco.
El LED va a sacar mucha potencia, así que no es realmente una buena idea para todos los recorren el tablero de Edison o breakout. Es posible, como en mi caso, incluso corre en un diverso voltaje. Vamos a darles su propia fuente de alimentación!
Edison en simple del enchufe, listo :D

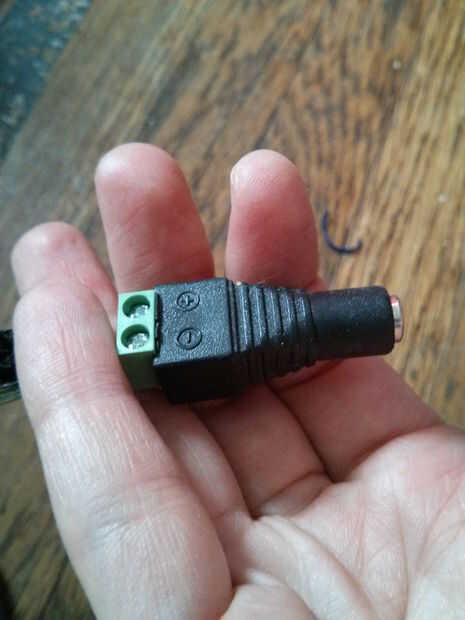

Ahora para los LEDs. Encontrar un V + o 5V y GND en el LED. Ejecutar estas dos líneas a sus homólogos en una fuente de voltaje apropiado, lo que es capaz de poner por lo menos varios amperios! Me gusta mucho estas utilizando adaptadores de cable del conector de barril (segunda foto) para hacer la conexión, puede encontrar todo en línea, o más en Adafruit.
Botón y LCD

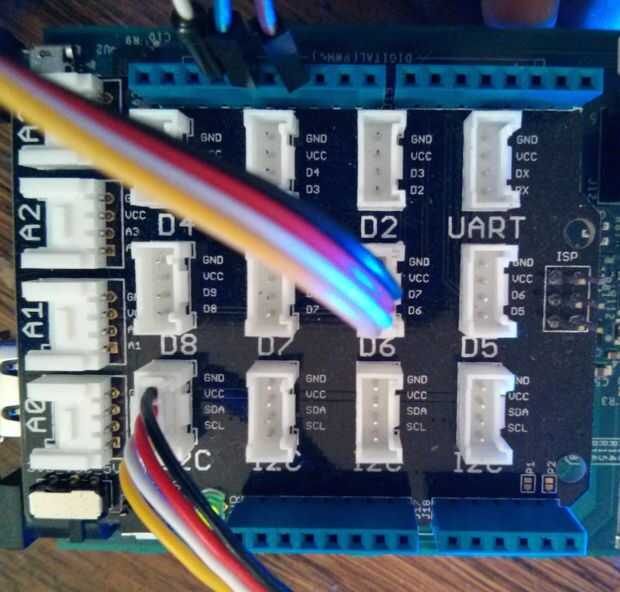

Conecte a su Edison a la Junta de arranque. Coloque el protector de la arboleda en la parte superior. Conectar el pulsador al puerto D6 y su LCD RGB a cualquiera de los puertos disponibles de IC2. Es todo simple y un broche de presión en.

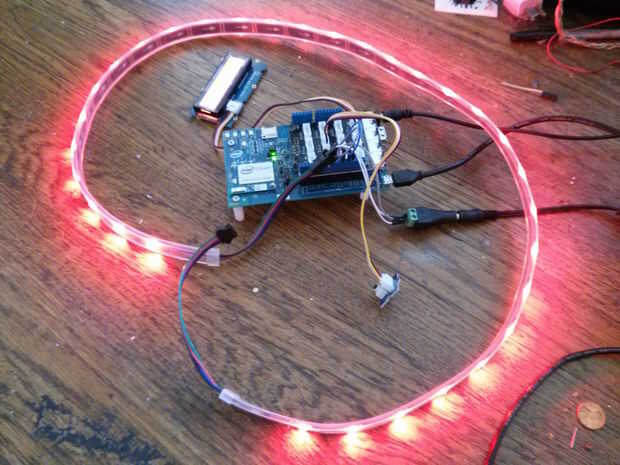

LED
OK, en el escudo hay un montón de puertos por I2C, pero usted dijo en la primera página que necesitamos SPI para estos LEDs. ¿Dónde está esto? ¿Qué pasa? Con el escudo de breakout de Arduino en el Edison, el pinout para SPI es convenientemente igual a Arduino! Y Arduino utiliza pernos 11-13 para el SPI. Así que aquí está lo que haces:
* Conecte un terreno de la tira de LED o su fuente de alimentación LED al blindaje del Arduino tierra (hay una al lado de 13 Pin)
* Conectar la clavija 13 en el escudo de arboleda en la tira de LED Pin de reloj (CL)
* Conectar el Pin 11 en el escudo de Grove a la tira de LED Pin de datos (DI)
Listo, todo está conectado!
