Intel Edison: Configuración de Motor de pasos (5 / 9 paso)

Paso 5: Cables hasta el controlador

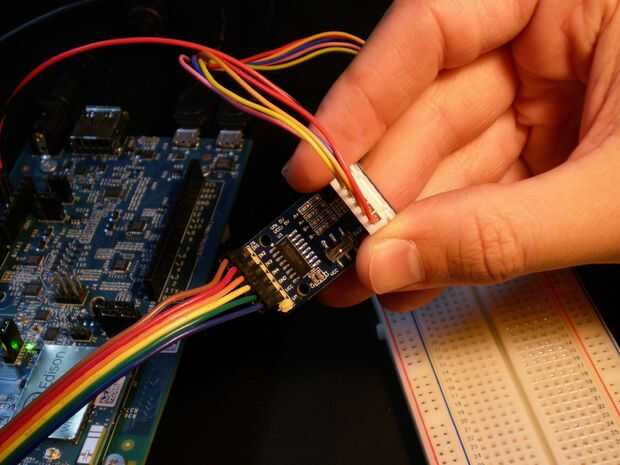

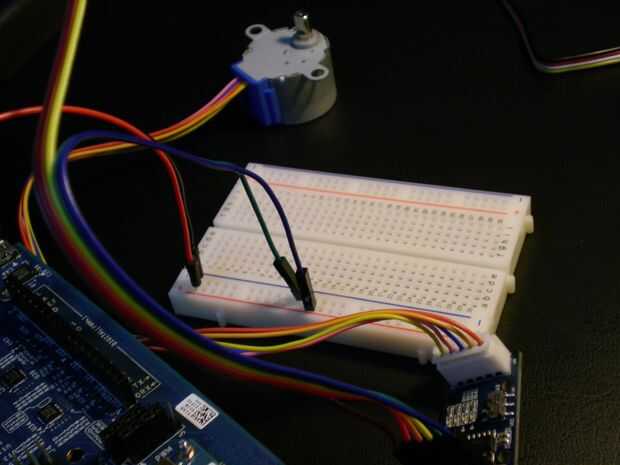

Aquí es donde se utilizan los cables puente de hombres y mujeres. Tomar a seis de ellos y enchufe en la tarjeta controladora. Enchufe el conector de tierra en el tablero de control en tierra en el protoboard y conecte el pin de Vcc en el tablero de regulador de 5V en el protoboard.

No conectar la clavija de la Vm en el tablero de control, sin embargo--llegaremos más tarde.

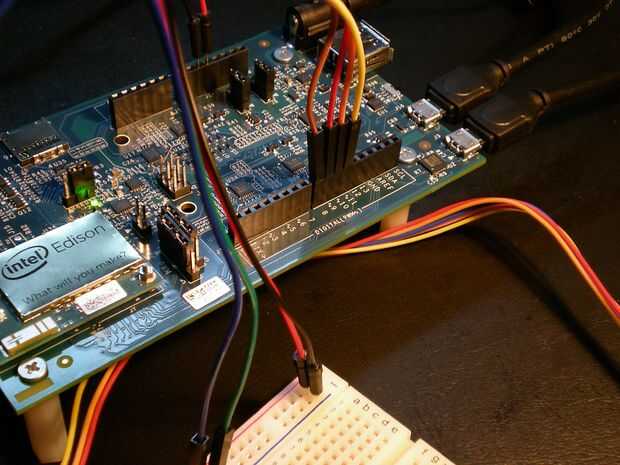

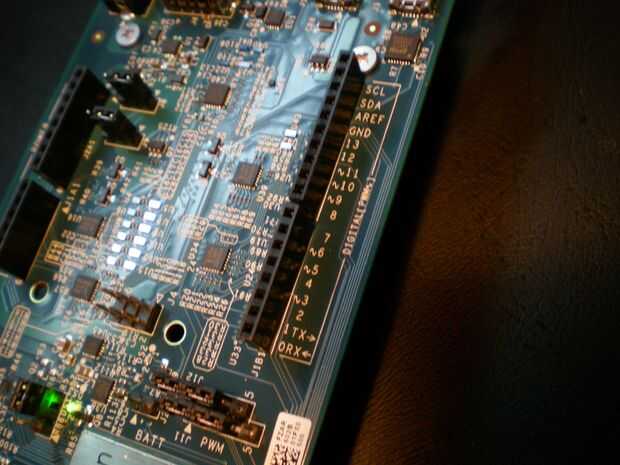

A continuación, conecte los cuatro pines de entrada--IN1, IN2, IN3 y IN4 - en los pernos de salida 8, 9, 10 y 11 (respectivamente) en el Edison. El código de ejemplo utiliza estos cuatro clavijas, aunque supongo que se pueden utilizar cualquier pins quieres! Sólo asegúrese de que están enchufados en el orden correcto (es decir, no conecte 1 pin 9 en el Edison, o el motor no gira).
