Intel Edison/Arduino temperatura exhibición con el contraluz momentáneo (1 / 4 paso)

Paso 1: Alambre de todo

En primer lugar, conecte el escudo de arboleda en el Edison, asegurándose de que está orientado en la dirección correcta (no pasará de la otra manera.) A continuación, enchufe el siguiente utilizando cables de Grove:

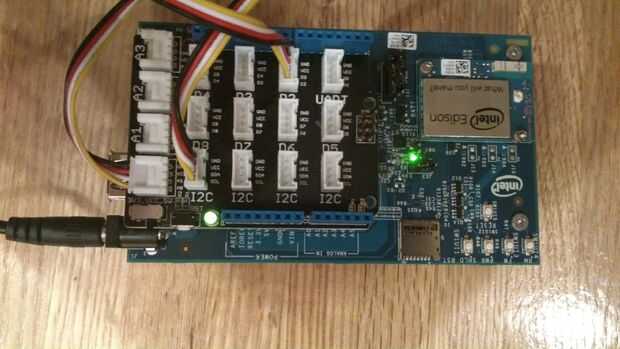

  • Pantalla para cualquier puerto "I2C" (Nota 1 en la imagen 1)
  • Módulo de temperatura analógico 0 ("A0")
  • Módulo de botón al digital 2 ("D2")

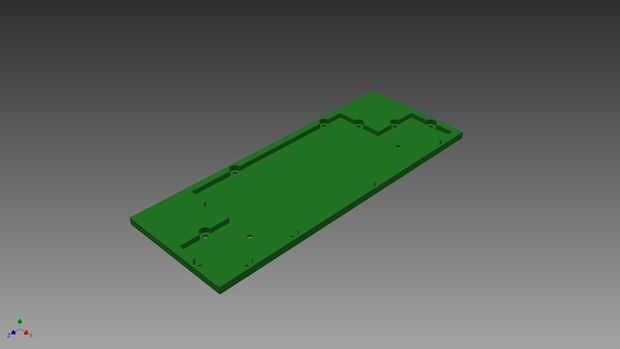

Si quieres y tener la capacidad de hacerlo, puede imprimir un montaje para los 3 módulos. Estoy adjuntando mi diseño, que tiene la pantalla en el centro con los módulos de temperatura y botón al lado de él. Imprimí mi relleno de altura, no hay balsa y 10% de capa 0,3 mm en ABS con un Makerbot Replicator Dual.

Asegúrese de que el interruptor en el escudo de Arboleda es hacia la etiqueta de "5v" por encima de él, como este poder de voluntad todos los dispositivos conectados con 5v en contraposición a 3v3.
