Integrado estación meteorológica (IWS) (2 / 5 paso)

Paso 2: Conexiones de Hardware

• En general, las conexiones son muy sencillas. Siga las instrucciones y las imágenes de arriba, y si no tiene problemas.

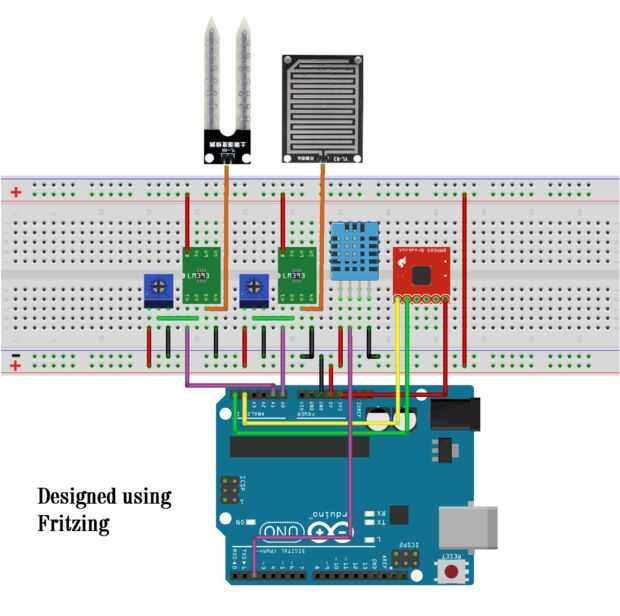

Conexiones de Arduino:

Módulo de gota de lluvia

• el pin VCC en la salida de 5V de Arduino
• el pin GND de Arduino GND y
• los datos analógicos al pin analógico Arduino 0

Módulo de humedad de suelo

• el pin VCC en la salida de 5V de Arduino
• el pin GND de Arduino GND y
• los datos analógicos a la clavija analógica Arduino 1

Conexión BMP185

• el pin VCC en Arduino salida de 3.3V
• el pin GND de Arduino GND
• el pin SDA (línea de datos serie) al pin analógico Arduino 4 y
• el pin SCL (Serial Clock Line) al pin analógico Arduino 5

Conexión DHT11

• el pin VCC en la salida de 5V de Arduino
• el pin GND de Arduino GND y
• el pin de datos para pin digital de Arduino 4

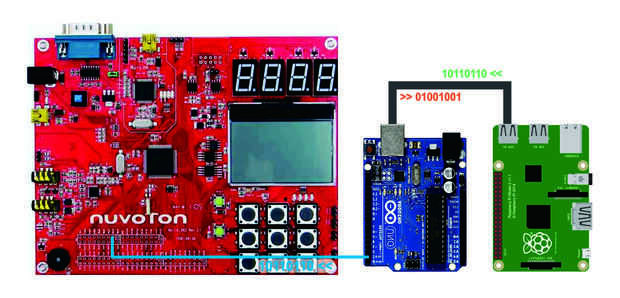

Conexiones de Nuvoton:

• Conectar Arduino transmisor (TX) para Nuvoton Reciever pin (PB0)
• Conectar Arduino GND al pin GND Nuvoton

Conexiones de frambuesa Pi:

Módulo de conexión necesaria

• Arduino USB enchufe a enchufe del USB de frambuesa
• Adaptador USB Wifi conector de USB de frambuesa
• Unidad Flash USB a enchufe del USB de frambuesa

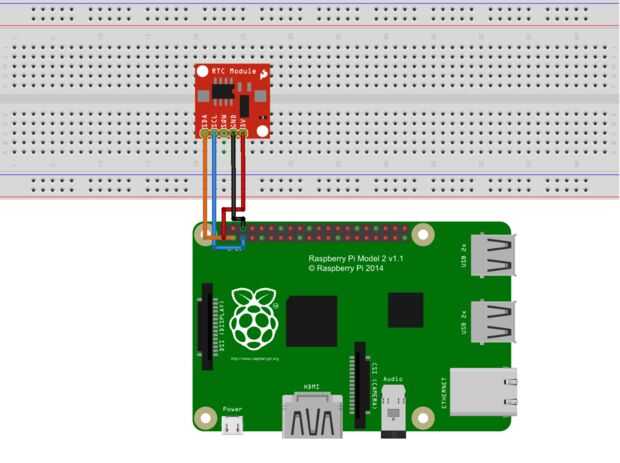

Módulo de conexión RTC

• el pin VCC en el pin de 3V de frambuesa (P1-01)
• el pin GND a la de frambuesa GND (P1-06)
• el SDA (línea de datos serie) a la clavija de frambuesa 3 y
• el SCL (Serial Clock Line) al pin de frambuesa 5
