Paso 4: Soldar los cables a
Ahora ya sabemos lo que hace cada hilo en cada cable podemos empezar a soldar. Otra vez cada teclado es diferente y cada caso es diferente pero básicamente lo que queremos hacer en este paso es conectar los cables de 4 o 5 (datos, reloj, alimentación, tierra, blindaje) del cable PS/2 mini din para el pcb del viejo teclado din 5.

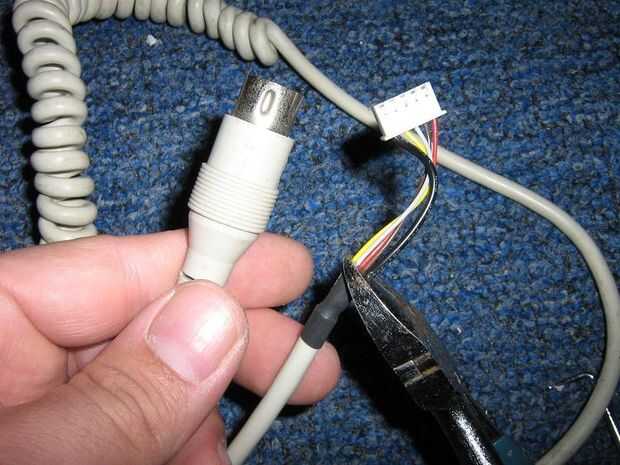

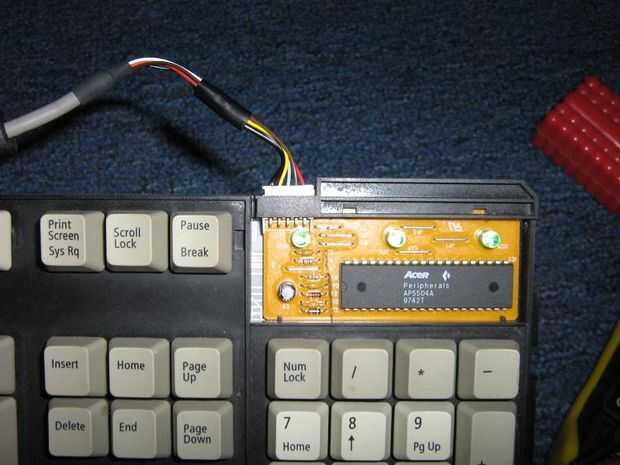

En mi caso el din 5 teclado tenía un conector para la placa así que voy a necesitar por lo que fácilmente puedo conectar la PS/2 mini din cable hacia el pcb. Así que lo único que hice fue recortada a una distancia a darme algunos cables para trabajar con. Entonces solía mi Desforradores de alambre tira de los extremos de los cables en el conector. Tenga cuidado al hacerlo porque algunos cables son más pobres en calidad que otros y algunas veces su cable stripper realmente sacar el blindaje del cable y el alambre sí mismo. Si mantener el blindaje de alambre de corte y alambre a utilizar una maquinilla de afeitar a los extremos de la tira. Luego hice lo mismo al final de mi cable de mini din PS/2. Después de haber despojado los extremos de los cables va a necesitar usar el cautín para estañar los extremos de los cables.

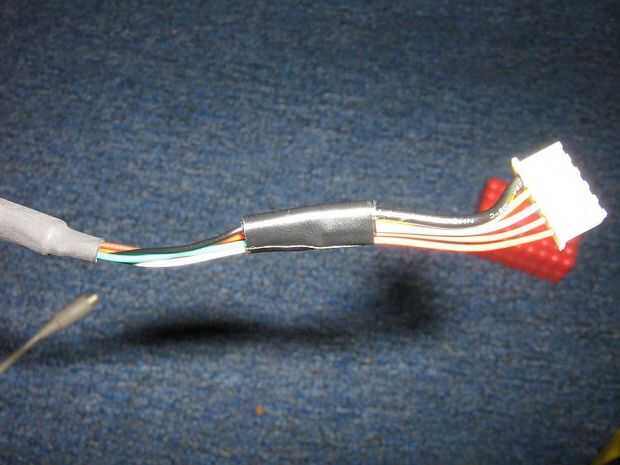

Así que ahora usted está listo para unir los cables. Si están uniendo a su PS/2 mini din cable a un conector con los cables y le gustaría usar calor tubería del encogimiento del entonces hacer que resbalen sobre los cables antes de soldarlos juntos. Usé cinta aislante para que no se trataba de un problema para mí.

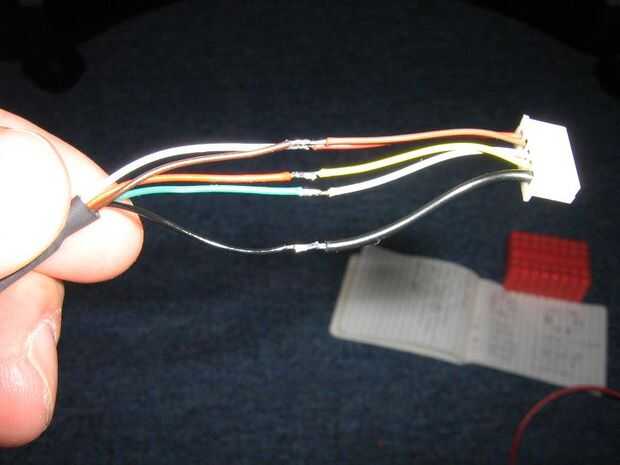

Usando su pinout tabla suelde el alambre reloj reloj. El cable de datos con el cable de datos. El cable de electricidad. El cable de tierra para el cable de tierra y finalmente el alambre blindaje el blindaje. Si se suelda los cables directamente a la placa que necesita para desoldar los cables recorta antes y luego proceder a soldar los cables en su lugar correcto. Otra vez no se alarme si el color de los cables no coinciden.
En el siguiente paso.
