Instrucciones de la construcción de un circuito simple (4 / 6 paso)

Paso 4: Fuente de alimentación para el circuito.

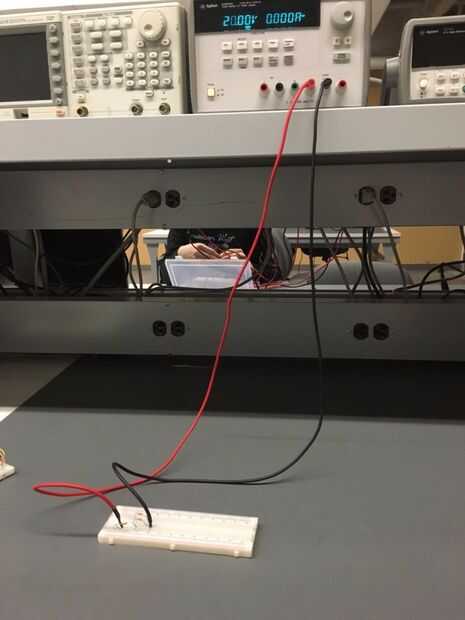

1. obtener dos cables de un laboratorio.

2. enchufe en un lado de estos dos cables a una fuente de alimentación. En este caso necesitamos utilizar el puerto de salida de 25V.

3. Conecte el otro lado del alambre del ánodo en la misma línea con el extremo delantero de la resistencia de 22 k.

4. Conecte el otro lado del alambre que es de cátodo en la misma línea con el extremo posterior de la resistencia de 10 k.

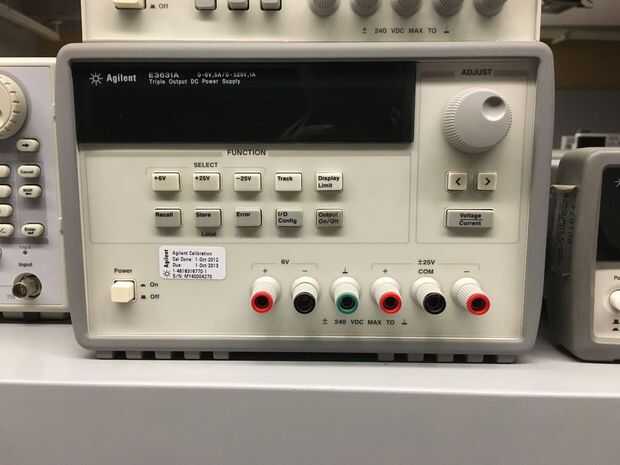

5. Presione el botón "power" para encender la fuente de alimentación.

6. Presione "salida on/off" para activar la salida.

7. Presione "+ 25V" botón para mostrar el voltaje de salida que estamos utilizando en la pantalla.

8. ajustar el valor en la pantalla a 20V.

ADVERTENCIA: Asegúrese de que la fuente de alimentación está apagado cuando no estamos usando o tenemos no compruebe nuestro circuito. Hay un botón de "salida on/off" en la alimentación. Se utiliza para controlar la salida.
