Paso 2: Preparación, instalación y configuración en rampas
No hay mucho que se, pero los pequeños pasos son importantes.
Preparaciones
Limpiar el chip y el disipador de calor con algún alcohol isopropílico, enganchar el heatpad y disipador de calor. Cuidado de no poner pegajosos dedos sobre ellos.
Corrí mi viejo A4988 en 1/16 y quiero aprovechar de 1/32, así que sólo dejaré los tres puentes en lugar bajo cada paso a paso.

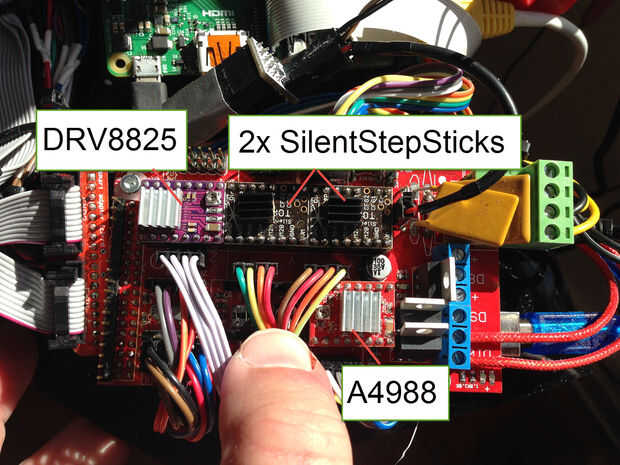

Luego instalar los nuevos motores PAP con el potenciómetro señalando la manera de oppositve de la A4988 (ver imágenes).
Esto significa que el controlador se instala con el potenciómetro cerca de la clavija de red de rampas.
Configuración de Vref
Para medir la Vref primero debes encender tu impresora como usted normalmente haría. Si connecct solamente mediante USB, pero no alimentación, se obtiene una lectura incorrecta.

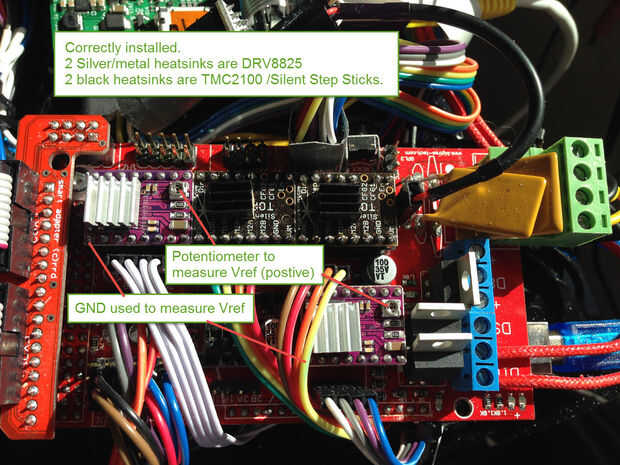

Necesita encender el multímetro y en 2v. Poner el rojo en el potenciómetro y el negro en el pin de Gnd. Ambos están marcadas en las imágenes aquí.
Antes de esto he leído vienen con un ajuste vref muy alta, y se recomienda para empezar unos 0.5v Vref. Después de medir mío, puedo confirmar que vienen con una posición inicial muy alta. Ambos llegaron a 1, 65v, más o menos la mina! -Tuya puede ser diferente, que simplemente subraya la importancia de hacerlo.
Contrario a uso normal potenciómetro, los DRV8825 se bajan girando hacia la derecha, así que es lo que hacemos, para golpe 0, 5v en cada uno. -Un cuarto de vuelta todo lo había bajado a 0, 7v, - después de eso él va muy, muy rápidamente hacia abajo, así que busca el cuarto de una vuelta + un pelín pequeña más.
Después trasteando mucho tuve mina alrededor de 0, 6v y lo dará a ir antes de pasar más tiempo en esto.
