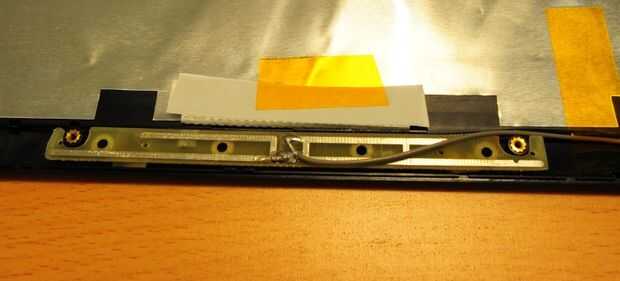

Paso 1: Instalación de una antena de la carcasa de la pantalla
Opté por quitar la webcam e instalar esta gran antena celular en su lugar. Esto está bien para mí. Nunca usar la webcam sin embargo en el futuro yo buscar una antena más pequeña y conectar la webcam solo por causa de integridad.
Los modelos 3G activado se anuncian como teniendo un sistema de antena de diversidad. Supongo que una antena pequeña va a cada lado de la webcam. El sólo extraño es que no pude ver cómo dos cables de antena extra podría canalizarse hacia abajo y hacia fuera de la carcasa de la pantalla para esto sin cortar plástico. Hay espacio sólo para uno. ¡ Oh bien. Ningún problema para mí: mi tarjeta 3G no tiene un segundo conector de antena de todas formas.
La antena que he utilizado aquí es extraída de un palo de parabrisas en antena celular y está optimizada para el uso de 900-1800MHz. Es probablemente un poco larga para 2100MHz (HSPA) pero para el registro, realiza muy bien en esta frecuencia. En algún momento a diseñar hasta un par de antenas línea meandro deslizarse en el lado de la pantalla de la carcasa, utilizando la hoja de LCD como un plano de groud.
Algunos pueden verse tentados a utilizar una de las antenas WIFI. Lo cierto, pero, cuidado: dependiendo de lo que ha montado, estas antenas son probablemente optimizadas para operación 2400-5100 MHz y son demasiado corto para uso de 900 MHz que puede utilizar el módem HSDPA en algún momento si caer a 2.5G. Es mi opinión que estas antenas no son adecuadas y pueden incluso dañar el módem; incluso si trabajan hasta cierto punto.
Si vas a hacer exactamente lo que hice, prestar mucha atención a cómo está conectada la antena de los donantes. En la mía el elemento activo del dipolo tiene un pequeño enlace medio camino hacia abajo mientras que la tierra no. Colocación y conexión de la antena no es algo que desea mal. Si usted puede conseguir una antena de netbook 3G adecuado (quizás incluso Acer genuino parte)--utilizarlo.
