Inspirado en TARDIS equipado caja tubo (3 / 5 paso)

Paso 3: Construcción de la tapa

Porque se trata de un cuadro de temática de TARDIS, la tapa debe coincidir con ese tema en algo más que el color básico.

Como tal, la tapa será un poco más complicada que la parte inferior de la caja.

Paso 1: dimensiones

Como con la construcción de la parte inferior de cuadro, tenemos que calcular las dimensiones exactas para que la tapa se ajusta perfectamente.

También tenemos que tener en cuenta que como se hará la tapa de cartulina doblado-para arriba, su interior realmente obtendrá más pequeño como lo construimos. Esto tiene que conseguir contablemente.

Mi caja de la parte inferior es ahora (debido a la deformación en el centro) 8.2-9.5 cm de ancho y tiene una longitud de 39,8 a 40 cm. Puedo contar con la tapa para mostrar desviación de tamaño similar, razón por la cual voy a ir para un ancho base de 8,5 cm y una longitud base de 40,5 cm. Recuerde, el acolchado es fácil, pero la tapa por arte de magia no se puede hacer más grande. Así que quiero la tapa ligeramente más grande que la base y tener una altura de unos 2cm.

Ahora bien, vamos a calcular lo grande tira de cartón que necesitamos va a ser:

La intención intención de ancho + 4 x altura = ancho de la tira de cartulina (8.5 + 4 * 2 = 16. 5 cm)

Mellado longitud + 4 x la intención altura = longitud de la tira de cartulina (40.5 + 4 * 2 = 48. 5 cm)

Utiliza un cúter para cortar la tira de 16.5x48.5cm.

Nota de la retrospectiva:
La altura de 2cm de la tapa en comparación con 6cm de altura de la caja hace parecer un poco pequeña, sobre todo para un momento caja. La próxima vez probablemente iría con una altura de tapa de 4cm. También pude he hice la tapa un pelín más corto y más estrecho, sólo uno o dos milímetros, para un mejor ajuste.

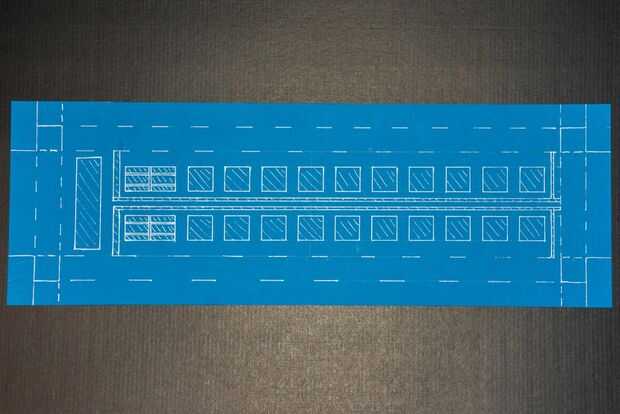

Paso 2: Bosquejar el cuadro (cuadro #1)

Con la parte inferior podemos ahora marcamos donde cortar y donde presentarán líneas de doblez. Esta vez aunque tenemos que hacer un par más decisiones de diseño como la tapa tienen que parecerse a una / la TARDIS. Fui con un diseño que muestra las ventanas, haciendo alusión a las puertas y los azulejos azul oscuros como la caja negra que decía "Caja policial".

Otra vez, marqué cada pliegue con una línea discontinua y cada corte con una línea con un bolígrafo de gel metalizado plata solo para que lo verás mejor en las fotos.

Fui con el mismo diseño de aleta en la parte inferior ya que es bastante robusta y funciona bien.

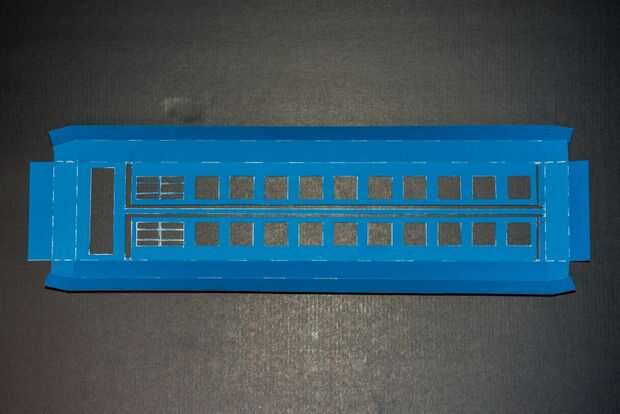

Paso 3: Corte y pliegue (cuadro #2)

Esta vez en lugar de un cúter que usé un cuchillo del exacto para hacer la mayor parte del trabajo de corte ya que hay que mucho más intrincado cortes para hacer.

El hueso hendido herramienta fue utilizado una vez más a trabajar previamente cada pliegue único, luego las piezas fueron dobladas una vez o dos veces para que el borde correcto funcionando bien.

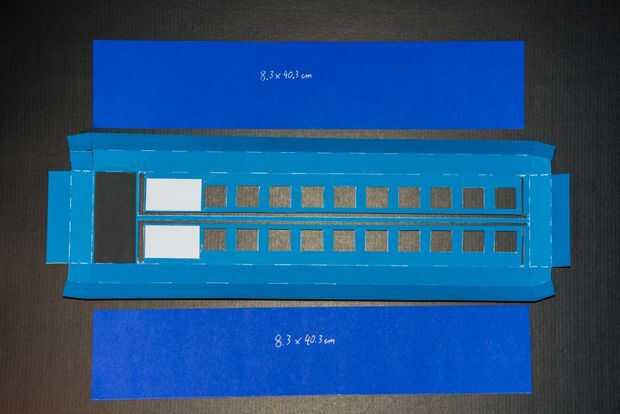

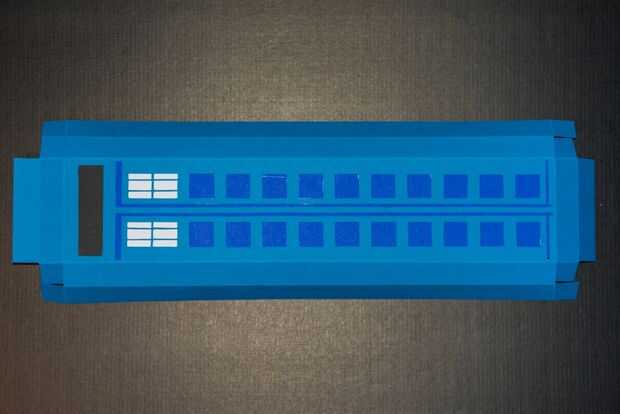

Paso 4: Cambio de color (fotos #3 + #4)

El TARDIS tiene un cartel negro con el texto "Caja de policía" (que no voy a añadir), ventanas blancas y azulejos azules oscuros.

Para conseguirlos, primero cortar dos trocitos de cartulina blanca y había pegado a la parte posterior de la tapa justo detrás de las ventanas de la corte. Un pedazo de cartulina negra se utilizó la misma manera para conseguir el negro de la muestra simulado.

Para los azulejos azul oscuros corté dos pedazos de cartulina azul oscuro que eran sólo 2mm más pequeña que el centro de la tapa pega los en una pila para añadir estabilidad y luego pega esta pila a la parte posterior de la tapa, así.

Ahora tengo un sadwich de tapa de luz azul, blanco y negro, azul oscuro y el otro oscuro azul capa de cartulina.

Esto debería ser lo suficientemente robustos. Dejar que el pegamento seco mientras que bajo presión pongo la tapa entre dos piezas de cartón corrugado y pone valor unos kilogramos de material en la parte superior. Finalmente esas anillas lleno de mis cosas de la Universidad se puede poner a buen uso!

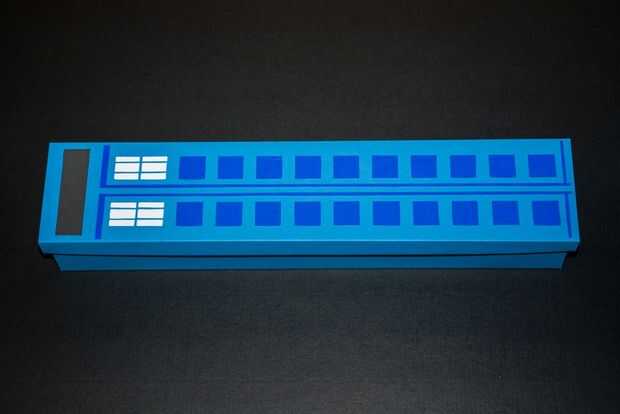

Paso 4: Montaje de las tapas! (cuadro #5)

Como la tapa tiene el mismo plegamiento / diseño del colgajo como el fondo de la caja se puede montar en exactamente la misma manera como lo hizo con la parte inferior de la caja. ¿Realmente no hay necesidad para mí repetir, derecho? Buena.

Como se puede ver, la tapa ajusta a la caja bastante bien y yo diría que el diseño es algo reconocible.
