Paso 4: Sistema de captura de agua de lluvia

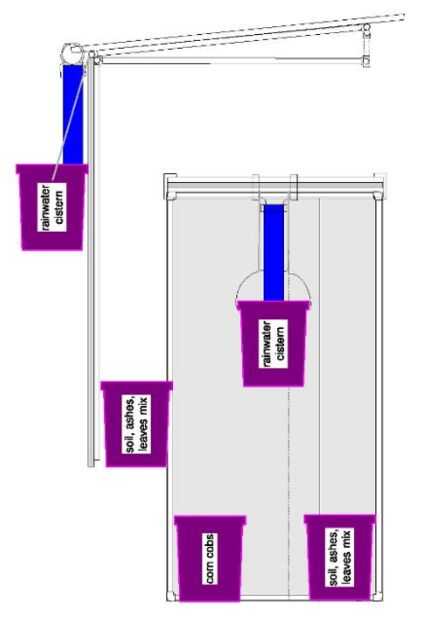

El sistema de captura de agua de lluvia consta de un canal, bajada de agua y un balde cubierto con fawcet. Esto facilita las manos después de utilizar el retrete. En la estación seca, la cubeta puede llenarse fácilmente con agua de cualquier cercano fuente de agua limpia.
Se necesita:
una sierra
marcador de ropa
cinta métrica
dril con hoja de 7/8 bits
Cemento de PVC
Tubo PVC 2-3" 19" de largo
Tee de PVC de 1-3"
Tapones de PVC de 2-3"
1 - 3" PVC 24" de largo
1 - 5 galones de cubo con tapa
2-3/8" varilla 16" de largo
1-3/4" fawcet (manguera)
Una tira de 1-1/4" debe eliminarse desde el lado de cada uno de los dos tubos de PVC de 19". La ranura resultante permitirá que el tubo pase por el borde inferior de la cubierta para actuar como un canal y coger agua de lluvia. La t 3" también tiene una ranura cortada en la parte superior de la t pero en un ángulo de 45 grados entre la parte superior y lateral del tee. Los dos 19" piezas se pegan a la t con las ranuras alineadas y tapones pegados a los otros extremos de los tubos de 19". Puede ser necesario a la pieza cortada de la pipa de la cuña en la ranura hasta que el pegamento se haya secado para un ajuste apretado. Si eso no funciona, utilice tornillos para sujetar las piezas juntos.
Coloque el canal terminado en la 3" extensión de la cubierta con al menos dos piezas de alambre de enfardar.
Cada pieza de 16" varilla formará un gancho para enganchar la manija del cubo. de un extremo de la varilla, medida 1-1/2" y hacer un grado 90 de la curva. ir otro 1-1/2" y sobre una curva (más amplia) de 100 grados. en el otro extremo de la varilla, medida 1-1/2" del final y hacer una curva en el frente de las dos primeras curvas formando una U o gancho. Cada uno de estos hangares cuelgue sobre la parte superior del panel de pared posterior a ambos lados de la t 3".
Inserte el bajante de tubo de 24" de la t de 3", pero no pegue.
Orificio de 3-1/4" en el centro de la tapa del cubo (puede utilizar un pedazo de tubo de 3" como una plantilla.) y empuje la tapa sobre el extremo de la bajada de agua de 24".
Colgar el cubo en los hangares con el fin de los hangares a cada lado de la manija del cubo. Los hangares deben tener la misma longitud y el cubo debe colgar directamente. Si no, haga los ajustes necesarios.
Usando una hoja de 7/8 bits, hacer un agujero en la parte inferior de la canastilla en la parte opuesta del panel de la pared posterior. El agujero debe ser aproximadamente 1/2" por encima del fondo. Suavemente, pero firmemente del hilo de rosca la fawcet en el agujero hasta que asiente firmemente la fawcet y el mango quede hacia arriba. Poner agua en el cubo y prueba de fugas. Si se filtra, intente hacer una junta y colocarla entre la fawcet y la pared exterior del cubo. Una buena opción es el tubo interno del caucho o algo parecido, pero pegamento o masilla podría funcionar también.
Retire la cubeta, tapa y bajada de agua. A ser reensambladas en el sitio de instalación.
Sistema de captura de agua de lluvia final. Próximo: Pedestal
