Paso 2: ¿Cómo funciona el circuito?

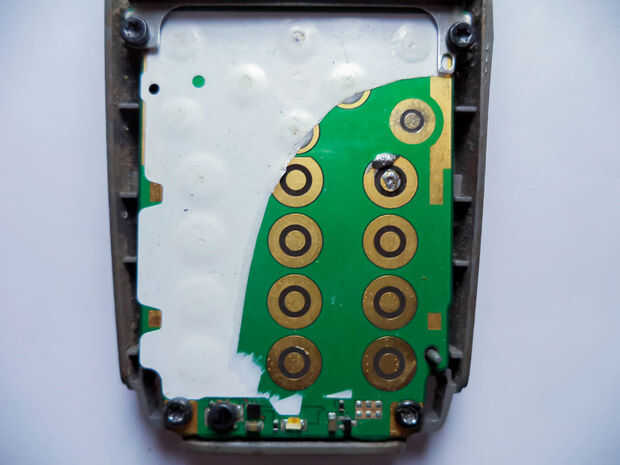

Los teléfonos celulares tienen interruptores que al oprimirlos corta los terminales (oro plateado) por lo tanto, un número se ve en la pantalla
así que lo que he hecho es poner mi número de teléfono celular en marcación rápida en el teléfono que ya hackeado y cuando este número se presiona durante un tiempo recibo una llamada.
así que básicamente lo que estamos haciendo es un circuito que se corta los terminales de teléfono. Cuando un intruso entra en la casa.

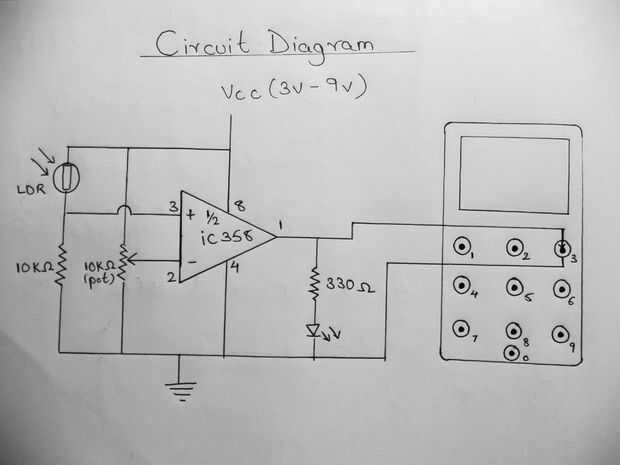

IC LM358 es un amplificador operacional doble.
La salida de un amplificador operacional es la diferencia de la entrada de veces la ganancia del amplificador operacional. es decir. compara las 2 entradas.
Nota: Consulte la ficha técnica para más detalles sobre la IC.
Pin 2 del IC 358 es umbral que un potenciómetro está conectado a él por lo que forma un divisor de tensión y una tensión particular se configura en el pin 2 que el amplificador operacional se compara con el voltaje en el pin 3.
para un LDR se conecta el pin 3 se comporta en siguiendo camino.
1) cuando la luz brilla en LDR su resistencia disminuye por lo tanto se establece un voltaje más positivo en el pin 3 que obliga a la salida que high.hence allí es una diferencia de potencial en los bornes del número en el teléfono celular.

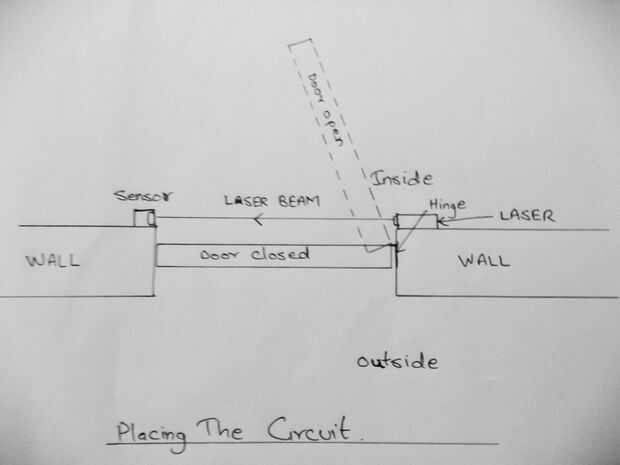

2) cuando la luz se corta apagado por la puerta que se abre por el intruso la resistencia de la LDR aumenta por lo tanto se establece un voltaje más negativo en el pin 3 que obliga la salida ser bajo (0v).

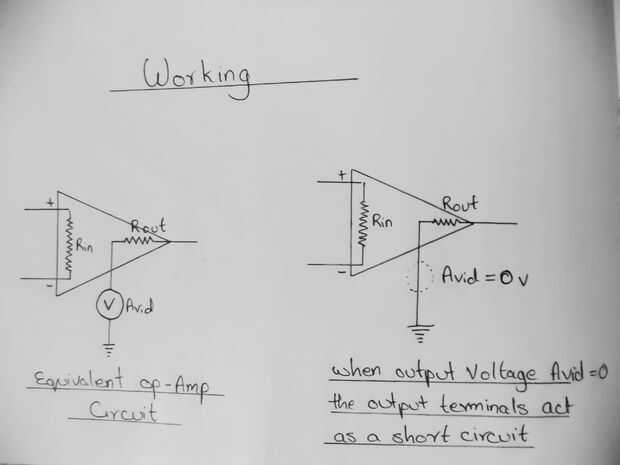

en el op equivalente circuito amplificador mostrado Avid es aproximadamente 0v cuando la salida es baja y la resistencia Ro es muy pequeña por lo tanto, que la salida se corta a la tierra así se ponga en cortocircuito los 2 terminales del teléfono celular.
