Iniciar una colección de elementos - cómo encontrar muestras en lugares cotidianos (10 / 29 paso)

Paso 10: Tome de tantalio

El tantalio de elemento es indispensable para la fabricación de componentes electrónicos llamados condensadores. Esto es debido a condensadores de tantalio pueden hacerse menores que otros tipos de condensadores, mientras que aún realiza la misma función. Se encuentran sobre todo adentro miniaturizados dispositivos electrónicos, incluyendo teléfonos celulares, computadoras, reproductores de mp3, llaveros y muchos otros. Condensadores de tantalio son también más robusto que otros tipos de condensadores, lo que los hace confiable incluso en ambientes extremos como la que se encuentra en el interior del compartimiento del motor de su coche.

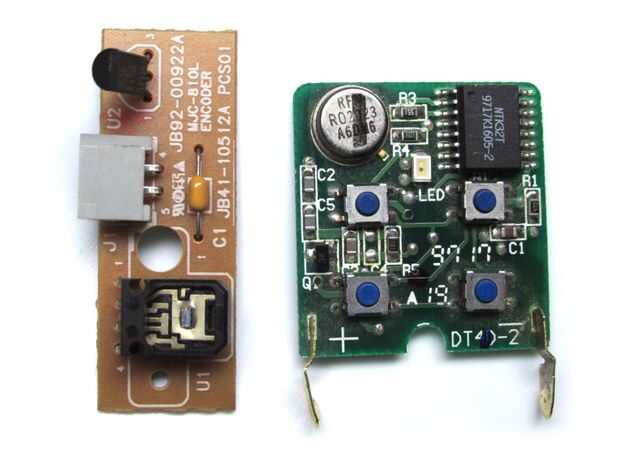

Los más comunes que encontrará son el tipo montado superficie pequeña, que se muestra en una de las fotos de arriba. Siguiente viene el epoxi sumergido a través del agujero de alfiler tipo, que tienen dos conductores derivados de ellos. Recuerde que los condensadores tienen siempre dos cables, o las piernas. Se designan por la letra C, que se imprime a menudo a la derecha de la placa de circuito cerca del condensador junto con el número de ese condensador particular. Una vez más, ver la foto.

Colocar un condensador de tantalio de su colección es un buen representante de tantalio, porque es la primera aplicación comercial del metal. Pueden ser robados de tarjetas de circuitos o comprar en tiendas de electrónica como Radio Shack.

Para ver el metal Tantalio, sin embargo, deberás quemar la resina epóxica o de caja de plástico de uno de estos condensadores. Para hacer esto, usted necesitará:

  • Condensador de tántalo - sugiero una más grande que puede encontrar.
  • Vela y algo a la luz con
  • Alicates de punta
  • Cortadores de alambre o hierro de soldar (para quitar un condensador de una placa de circuito)
  • Una buena superficie, preferiblemente uno que no puede dañarse por el calor, en un lugar donde podrás encontrar algo pequeño si te cae accidentalmente.

Primero, clip o de la soldadura del condensador de tantalio de la placa de circuito (si conectado a una). Luego, mientras sostiene en las quijadas de los alicates de punta, mantenerla en la llama de una vela. El objetivo es quemar el aislamiento en el condensador. Como el aislamiento se quema y se convierte en ceniza, puede desprender una capa de la misma y continuar quemando. En algún momento la base del condensador será cubierta sólo por una sustancia en polvo negro. No hay que confundir esta capa como aislamiento, distancia que no se queme. Se trata de dióxido de manganeso. Se debe detener el núcleo condensador de calefacción, de lo contrario:

Si continúa el condensador de calor después de que la mayoría del aislamiento ha quemado lejos, puede provocar una rápida reacción exotérmica similar a la reacción de la termita. El óxido de manganeso se rendirá en sus átomos de oxígeno, que forman nuevos bonos tantalio, quemándolo para crear óxido de tantalio. La base del condensador se enciende, quema con una llama pequeña propia para un segundo o dos hasta que brilla intensamente blanco caliente. No fundirse, como tántalo tiene un muy alto punto de fusión (5.463 ° F). La reacción sólo dura unos segundos, y me asustó la primera vez que sucedió. No estaba herido, pero nada que caliente incluso por un corto tiempo el manejo es muy peligroso. Si usted puede bajar el aislamiento sin desencadenar la reacción y su muestra de fusión, tiene una muestra de tantalio.

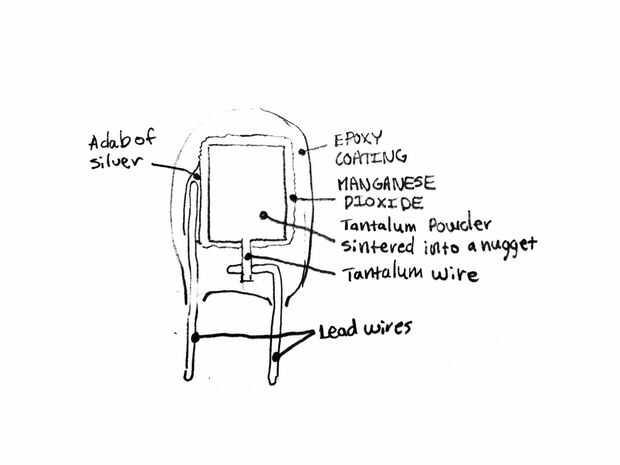

La base del condensador se hace de polvo de tantalio que ha sido sinterizado en una pepita de alrededor de un alambre de tántalo. La pepita de tantalio es entonces recubierta con dióxido de manganeso, una sustancia en polvo negro. Luego se unen los cables y todo está recubierto en epoxy.

Condensadores de tantalio húmedo:

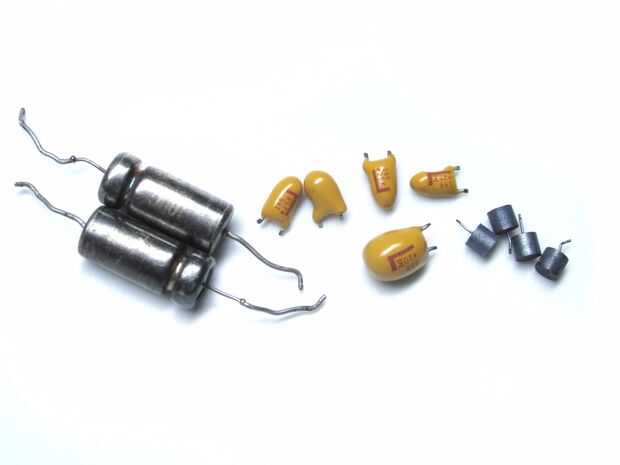

Condensadores de tantalio "Mojado", como los que en el lado izquierdo de la imagen en la parte superior de este paso, se consideran raramente. En su mayoría son utilizados en aplicaciones industriales, militares o incluso aeroespaciales. Tienen un electrolito húmedo, pero todavía contienen un gránulo de tántalo sinterizado como el tipo de epoxy sumergido, por lo tanto a veces se llaman condensadores de tantalio húmedo slug. Algunos tienen plata casos, mientras que otros tienen cubiertas de tantalio. Los que encontré me robado de
de un circuito de tablero, pero no podemos recordar lo que llegó la Junta de. Yo busqué el número en el caso (109D) y encuentran que el "109 D comercial estilo" con "plata caso, elastómero sello". Principales aplicaciones de este estilo son "industrial, automóviles y aplicaciones de telecomunicaciones donde se requiere una calidad superior, diseño confiable". Tengo toda mi información sobre ellos de un PDF de la Corporación de Vishay. No he abierto ninguno de mis, pero tengo tres tal vez así lo haré en algún momento, apuesto a la pepita de tantalio dentro es mucho más grande que las que recibí de las tapas de tantalio de epoxy sumergido.
