Ingeniería inversa RF mando a distancia para IoT. (3 / 10 paso)

Paso 3: Capturar lo que está enviando el control remoto del ventilador.

En primer lugar, queremos averiguar qué frecuencia el dispositivo está transmitiendo en. En este caso, desactiva el control remoto y encontré el transmisor y fue capaz de identificar como 315 Mhz - el módulo transmisor tenía realmente 315 impreso en él.

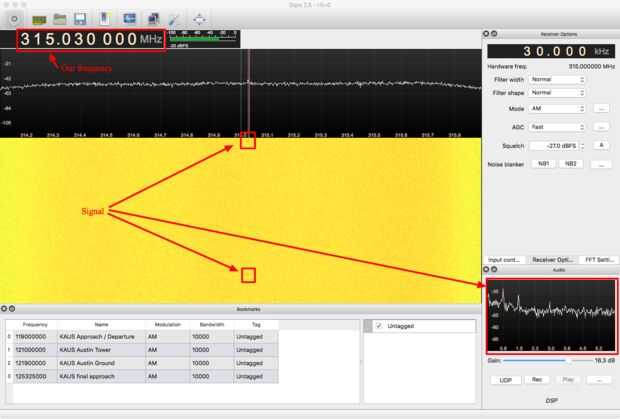

Vamos a fuego hasta la Radio definida por Software (Gqrx) y echa un vistazo alrededor de 315 Mhz de frecuencia y empezar a pulsar botones del mando a distancia para ver lo que podemos ver.

Presiona los botones y ver patrones en el punto de vista de la cascada le ayudará a marcar en la frecuencia que emite el control remoto en. También si el silenciador está establecida correctamente, usted puede incluso escuchar la señal como pulsar el botón. Tenemos nuestra frecuencia, así que ahora vamos a capturar todos los botones en un archivo wav por lo que podemos analizar.
Rtl_fm capturará el AM transmitido en la frecuencia determinada (315,03 Mhz) a una velocidad de muestreo alta, por lo que podemos ver en exacta sincronización de la señal de decodificarlos. Sox tomará la salida de rtl_fm y ponerla en un formato wav para analizar en un editor de sonido.

Usted tendrá que dejar de Gqrx para que se suelte el dispositivo USB. Por lo tanto, ejecutar el comando anterior y dan es un momento para identificar su tarjeta SDR RTL. Una vez que está capturando, presione cada botón del mando a distancia en un orden especificado (escribirlo), dando unos segundos entre pulsar un botón. Cuando se ejecuta a través de todos los botones, presione Ctrl-C para detener el programa.
