Paso 2: Diseño y bocetos
Lápiz
Regla
Brújula
Secundaria matemáticas... que necesito para ver en internet ahora.
Materiales:
Papel
Goma de borrar
Lo primero que siempre hago es sentarse y dibujar cosas hasta obtener algo que tiene sentido, luego afinarla y crear dibujos más detalladas cuando sea necesario.

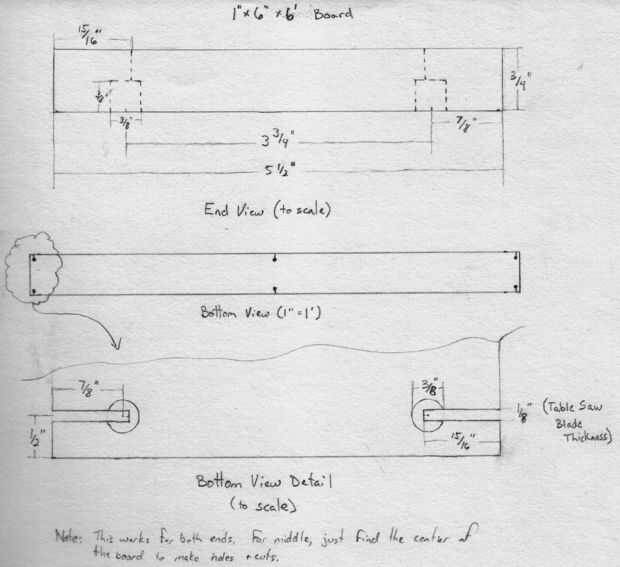

Aquí están mis dibujos refinados. La primera imagen es los detalles de la Junta. Donde he querido poner los agujeros y cortes con las medidas. Hay un 3/8" ancho por 3/8" hoyo profundo corta los tableros en seis lugares, cuatro en cada extremo y dos en el medio. Luego le corté una línea de 1/8" en el tablero así el cable será capaz de deslizarse en el sujetador del tapón puede sentarse en el orificio de 3/8".
Probablemente, cambiaría algunas cosas de este dibujo. Los agujeros/cortes en el extremo de la Junta estaban demasiado cerca del final, tuve una rotura de pareja conmigo (aunque estaba bien pegado en). Probablemente 3/4" a 1" del extremo del tablero sería mejor.

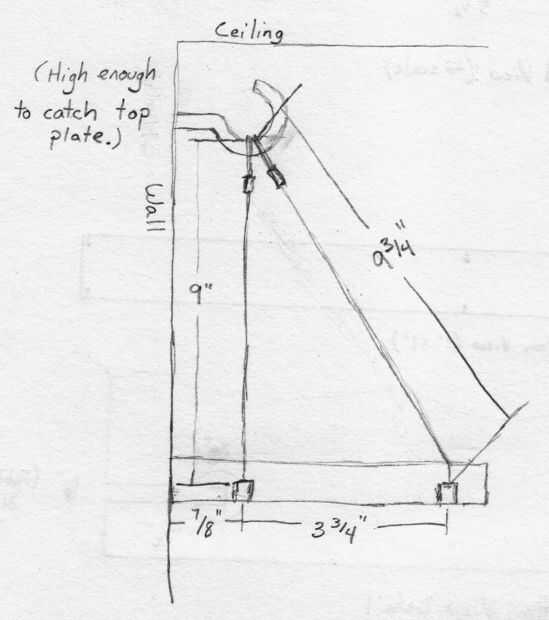

Segunda imagen me es calcular donde poner los tornillos de tope en el cable de acero. A cuadrada + B cuadrada = C cuadrada.
Muy importante: Asegúrese de que los ganchos estén sujetas a una placa de perno o superior! Dudoso se mantendrá hasta lo contrario.

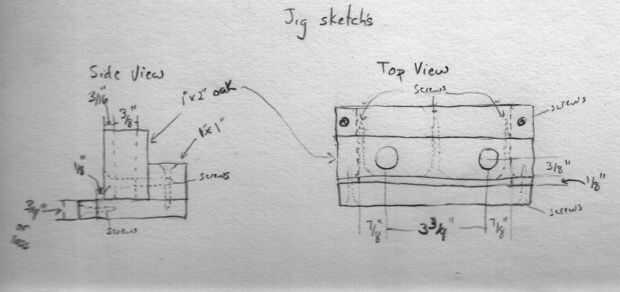

La última imagen es la plantilla que hice así que podría fácilmente y sistemáticamente perforar 3/8" en el tablero de 1 x 6. La madera con los agujeros de 3/8" en debe ser algún tipo de madera dura. Sólo tomé un pedazo de chatarra de roble de The home depot. Debe ser madera dura por lo que tendrá su forma más tiempo. Si trataba de pino que sólo consigue rasgado para arriba muy rápidamente.
