Paso 3: Los soportes de carga y ejes
Encontré los rodamientos que he utilizado en un Motor eléctrico de la fuente tienda por $7 cada uno, una poco empinada, pero más tarde descubrí que un almacén de implementar tiene cojinetes más grandes para mejores precios así que tratan primero el almacén de maquinaria.
Mirando hacia atrás habría mirado para cojinetes más grandes y árboles de diámetro más grandes. La razón es que cuando la moto está fijando en los ejes ejes de pequeño diámetro enterrar profundamente en los neumáticos de bicicletas, lo que es muy difícil de pedal. Por esta razón he añadido el tubo de goma en los ejes, pero en la prueba con mi bici de la calle neumáticos comieron la manguera casi completamente fuera del eje. Voy a tratar mejor manguera (radiador o línea de combustible). Si eso no ayuda pueda reducirse a soldadura tubería alrededor de mis árboles para verlas.

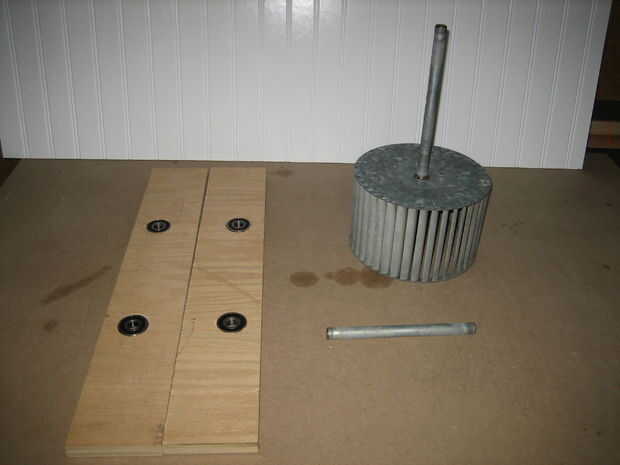

Fabricación de los soportes de cojinete:
1. los soportes de cojinete de la longitud completa de la base y los cojinetes de la casa. (En mi prueba de correr que me di cuenta que necesitaba para recortar los extremos de los soportes de cojinete para evitar que los pedales de bicicletas pero que vendrá más adelante) Éstos se hacen de 4 "x 24" x 3/4" madera contrachapado roble
2. cortar las tiras y pone en su base línea de les para que se le puede transferir ejes forman la base para los soportes de cojinete. Utilice su plaza a seguir estas líneas hasta la anchura de los tableros.
3. Mida hacia abajo 1.5" de la parte superior de los soportes de cojinete y marque las ubicaciones de centro de rodamientos en ejes transferido de la base

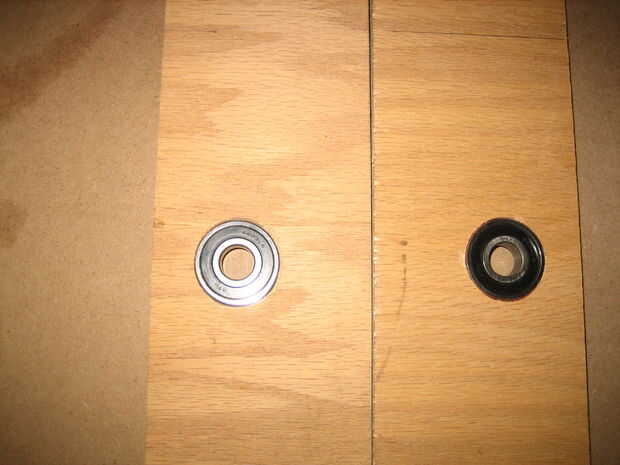

4. Perfore los agujeros para los cojinetes (es muy importante que los orificios de ajustan de los rodamientos apretado!) Usé una broca Forstner ligeramente más pequeño de diámetro exterior de los rodamientos y medio redonda archivo para hacer los rodamientos de forma agradable y cómoda. También se puede utilizar una broca de pala o un agujero vio, pero asegúrese de no ir demasiado grande si no que tendrás que orientarte de epoxy en sus soportes.
También es importante para asegurarse de que los agujeros son paralelos de uno ayuda al otro para que no tenga enlace sobre los ejes
5. los cojinetes del martillo en los agujeros de los soportes y ellos siguiente mutuamente y hacer un ajuste seco con los ejes para asegurarse de que hará girar sin problemas y no enlazar
6. luego cortar uno más apoyo pero no marcar o perforar este se adherirá a la parte exterior del soporte que contiene los ejes y rodamientos.
Los ejes:
1. los ejes que utilicé fueron sólo 5/8" frío acero en de Lowe sobre $5 para 2', que será abundante (como he dicho antes hubiera sabido que habría buscado más gruesos árboles creo que 11/2" tubería de hierro negro habría sido bueno, pero sería más difícil encontrar los rodamientos)
2. cortar los árboles: la longitud para el eje delantero debe ser la distancia entre los dos conjuntos de líneas paralelas más 1.5" o el ancho de ustedes bicicletas rueda trasera y cambio plus 2.5" (medida dos veces, corte una vez y errar en el lado largo siempre puede cortar otra vez pero es costoso hacer cosas demasiado cortas
3. el eje con eje trasero debe ser más larga porque debe de adjuntar al ventilador. Medida de la profundidad su árbol puede ir en el ventilador y agregar ese plus 1" a la longitud del eje delantero para obtener la longitud del eje posterior. Por ejemplo mi eje delantero 7.5" y mi fan 1" profunda ranura D en forma de un árbol así que mi total segundo eje fue 9.5"
4. que tenga que cambiar el diámetro de su eje para el ventilador. Usé la amoladora de banco a traer lentamente el eje de 5/8" a 1/2" y luego utiliza el molinillo para poner una cara plana del eje por lo que encajaría en la ranura en forma de D del ventilador.
Prueba
1. una vez que el ventilador está conectado a su poner los árboles a través de los cojinetes del árbol y darle una vuelta para ver si el ventilador está equilibrado o doblado mina tomó algún ajuste (para hacer esto que usted tendrá que colgar el ventilador fuera del borde de una mesa de trabajo o base del formador para que los soportes de cojinete pueden quedar completamente plano y el ventilador puede girar). Aprovechar esta oportunidad para trazar el borde exterior de su ventilador sobre el borde de la base (esto le dará las dimensiones del taladro que reducirá en la parte superior de la base.
2. Mida la distancia entre las dos marcas más y agregar a 1/2" traslado a la parte superior de la base en lugar de sus marcas para el diámetro del ventilador puede utilizar un taladro y caladora Sierra para cortar el agujero

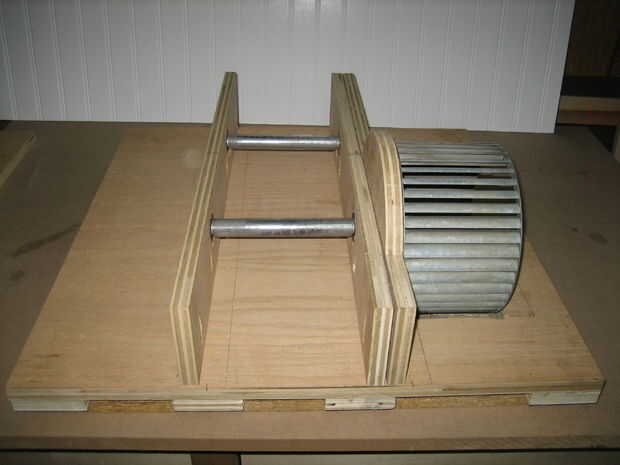

3. con el orificio puede terminar armar tu base (hacer un primer ajuste seco antes de clavos o tornillos de la base de la pila y conjunto el rodamiento soporta árboles y ventilador en su lugar si el ventilador gira libremente sin tocar el fondo eres bueno para ir si el ventilador basa en la parte inferior te tendrán que quitar material hasta que se mueve

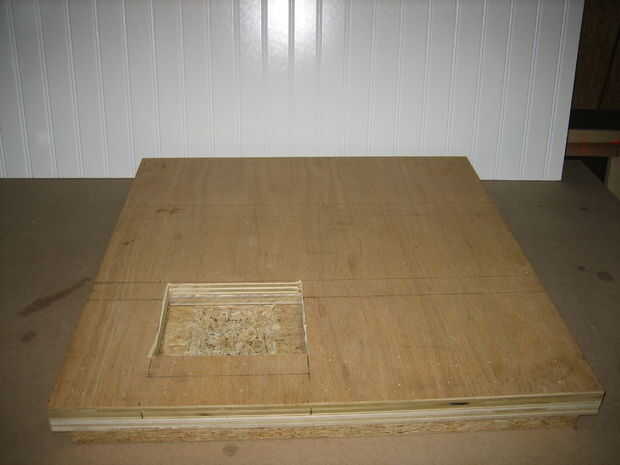

4. para cortar el canal para el ventilador en la parte inferior un lápiz y te marcarán en el interior del agujero cortado en la parte superior transferir el agujero en la parte inferior. Ajuste la sierra circular para permitir que la hoja que acaba de salir por debajo de los pies de la Sierra de este modo que no cortará hasta el fondo sólo lo suficientemente profundo como para permitir que el ventilador gire. Realizar cortes repetitivos juntos y use un formón para quitar los residuos.
5. hacer otro ajuste seco y si cabe de uñas la base juntos si todavía golpea Repita el paso 4 un poco más hasta que el ventilador gira libremente.
