Indicador ocupado / libre Led caja (3 / 5 paso)

Paso 3: Acumular los componentes

El tercer paso es construir los componentes:

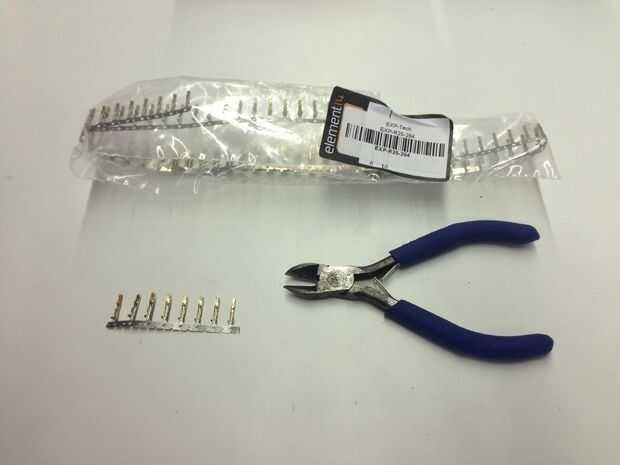

-cortar algunos conectores;

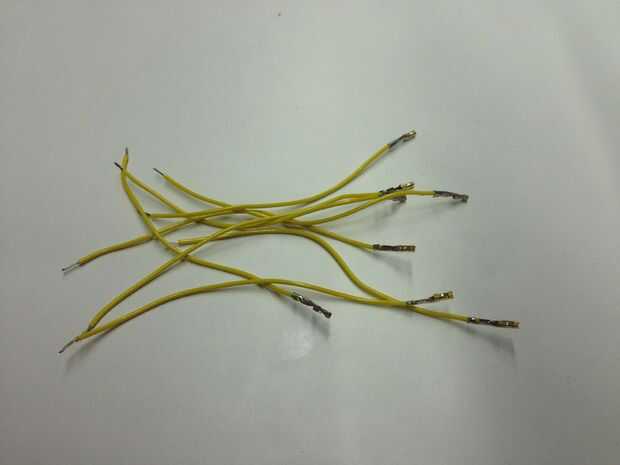

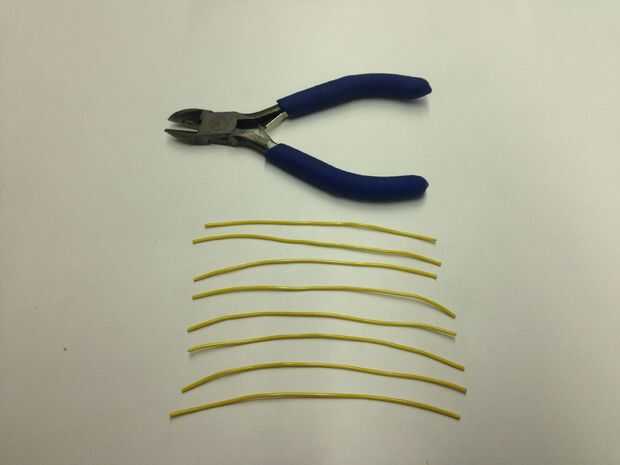

-corte un cable diferentes pequeñas piezas máximo 8-10 cm, el cuadro es sólo de 5 x 5 cm de grande;

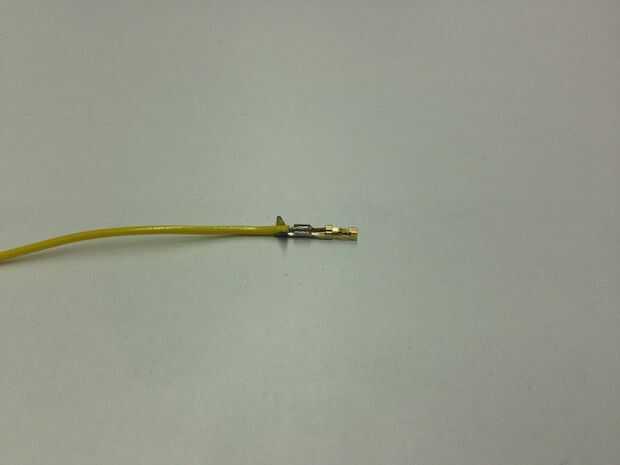

-poner el conector en el cable te;

-Repita según sea necesario;

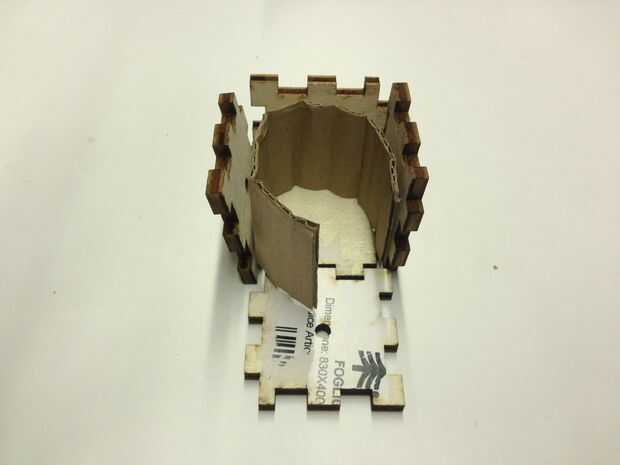

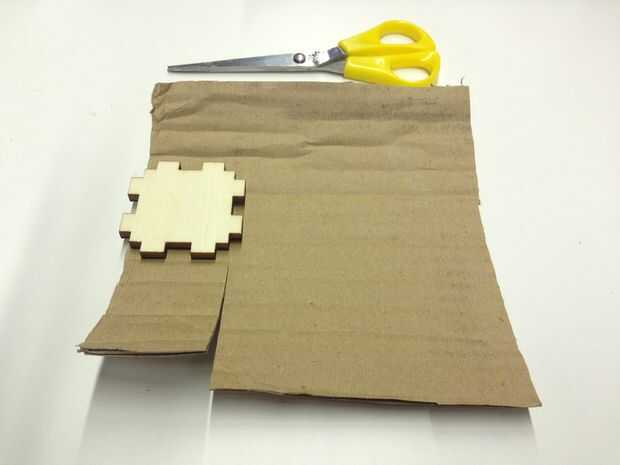

-tomar un pedazo de cartón y corte una línea amplia lo mismo que uno de la caja enfrenta para tomar las medidas pertinentes para la distancia de 4 leds;

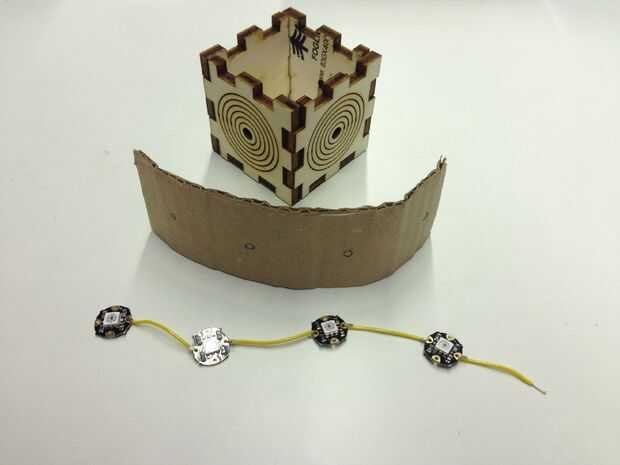

-hacer pequeños círculos para firmar la cartulina que se colocará el LED;

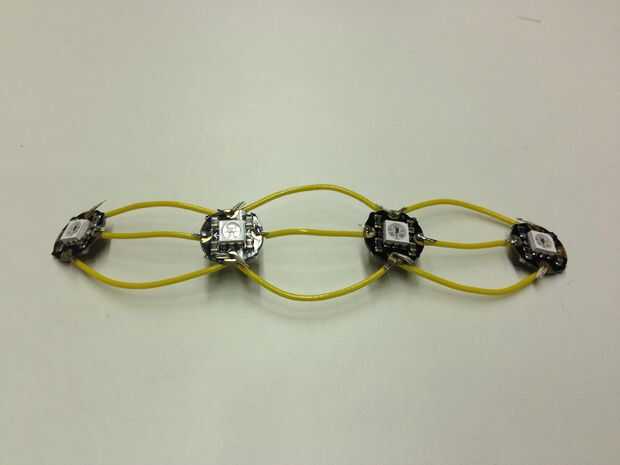

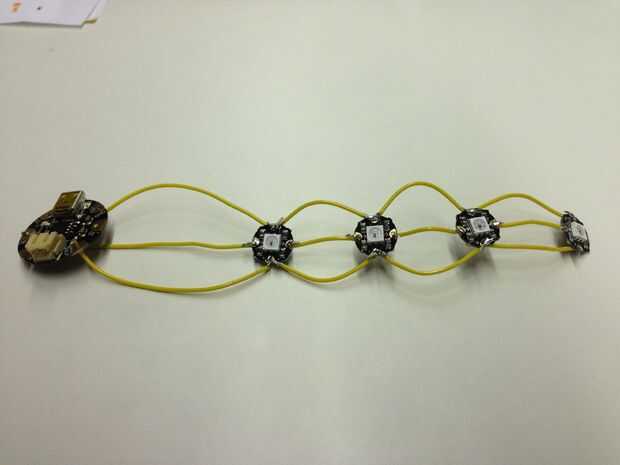

-hacer la primera línea de cables para unir los 4 leds para ver si la distancia es aceptable a partir de la flecha pequeña en el medio de cada led;

-hacer las otras líneas de cables uno pasar el "+" y el otro pasando por el "-";

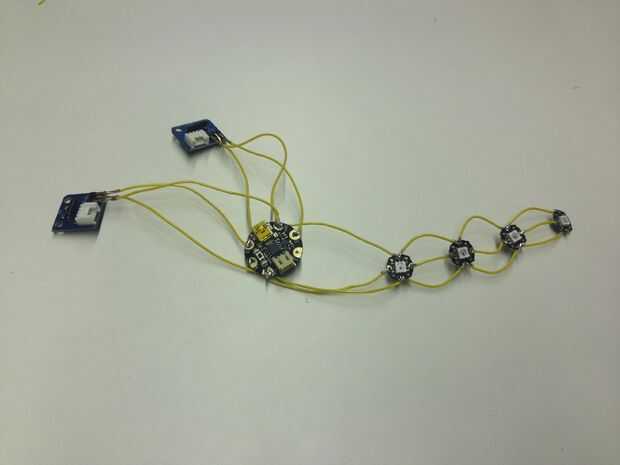

-lo de la soldadura y luego añadir el GEMMA de Adafruit: el "+" a 3 voltios, el "-" a la tierra y la "flecha" uno para D0;

-Conecte los sensores de 2 inclinación: G al GND, V a 3 v, S a D1 para el sensor de 1 inclinación y G al GND, V a 3 v, S a la D2 para el segundo sensor de inclinación.
