Paso 6: Hablar con el reloj de tiempo Real (RTC)

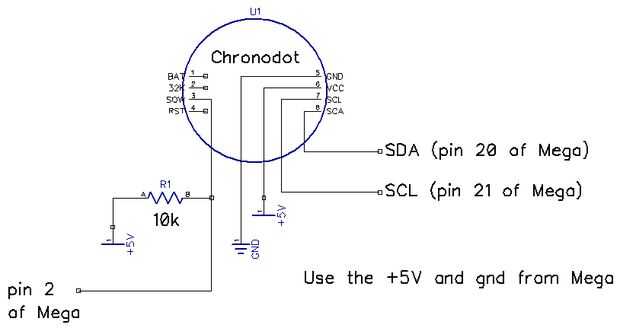

Lo que quieres hacer es conectar el chronodot a una fuente de alimentación adecuada y el Arduino, subir un fragmento de código para el arduino y conseguir hablar con el DS3231. Hay un esquema a continuación que debe conseguir enganchada para arriba inmediatamente. No tienes que conectar la clavija de onda cuadrada ahora para este código funcione. Que utilizaremos más adelante para obtener los indicadores marcando.

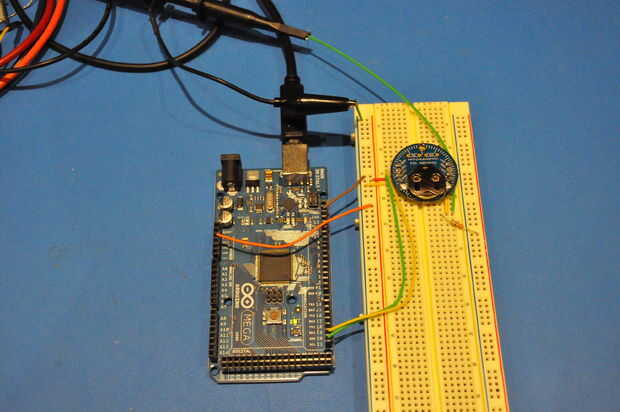

El circuito y el código siguiente inmediatamente trabajaban para mí.

Aquí está el enlace a la hoja de datos del DS3231:
http://datasheets.Maxim-IC.com/en/DS/DS3231.pdf

Encontré este pequeño programa (sketch en Arduinish) en la web de thew y han unido para usted. Lee la información de la RTC y escupe en el monitor serie. (Mucho gracias al autor; gfbarros). Aquí está el link original:
http://code.Google.com/p/GFB/Source/Browse/Arduino/DS3231/DS3231.PDE

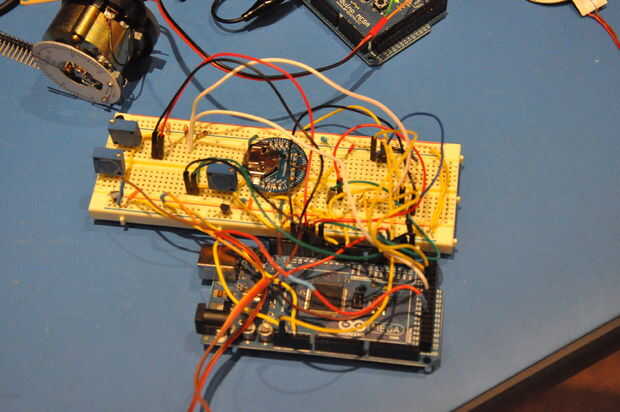

Si todo va bien, debería ver salida en el monitor serial como el de la foto de abajo.

DS3231 Fragmento de código

#include < Wire.h >

#define DS3231_I2C_ADDRESS 104

byte segundos, minutos, horas, día, fecha, mes, año;
día de la semana Char [4];

byte tMSB, tLSB;
Float temp3231;

void setup()
{
Wire.Begin();
Serial.Begin(9600);
registro de control conjunto a onda cuadrada de salida en el pin 3 en 1Hz
Wire.beginTransmission(DS3231_I2C_ADDRESS); 104 es DS3231 dispositivo dirección
Wire.Send(0x0E); //
Wire.Send(B00000000);
Wire.endTransmission();
}

void loop()
{

watchConsole();


get3231Date();

Serial.Print(weekDay); Serial.Print (","); Serial.Print (mes, DEC); Serial.Print("/"); Serial.Print (fecha, DEC); Serial.Print("/"); Serial.Print (año, DEC); Serial.Print ("-");
Serial.Print (horas, DEC); Serial.Print(":"); Serial.Print (minutos, DEC); Serial.Print(":"); Serial.Print (segundos, DEC);

Serial.Print ("temperatura:"); Serial.println(get3231Temp());

Delay(1000);
}

Convierte a números decimales normales a binario codificado decimal
decToBcd(byte val) bytes
{
regresar ((val/10 * 16) + (val % 10));
}

void watchConsole()
{
Si (Serial.available()) {/ / buscar carbón en proceso de cola de la serie y si encuentra
Si (Serial.read() == 84) {//If comando = "T" fijar fecha
set3231Date();
get3231Date();
Serial.println("");
}
}
}

void set3231Date()
{
T(SEC)(min)(hour)(dayOfWeek)(dayOfMonth)(month)(Year)
T(00-59)(00-59)(00-23)(1-7)(01-31)(01-12)(00-99)
Ejemplo: 02 de febrero de 09 @ 19:57:11 para el 3 º día de la semana -> T1157193020209

segundos = (byte) ((Serial.read()-48) * 10 + (Serial.read() - 48)); Uso de las matemáticas de fundición y ascii de tipo (byte) para lograr el resultado.
minutos = (byte) ((Serial.read()-48) * 10 + (Serial.read() - 48));
horas = (byte) ((Serial.read()-48) * 10 + (Serial.read() - 48));
día = (byte) (Serial.read() - 48);
fecha = (byte) ((Serial.read()-48) * 10 + (Serial.read() - 48));
mes = (byte) ((Serial.read()-48) * 10 + (Serial.read() - 48));
año = (byte) ((Serial.read()-48) * 10 + (Serial.read() - 48));
Wire.beginTransmission(DS3231_I2C_ADDRESS);
Wire.Send(0x00);
Wire.Send(decToBcd(seconds));
Wire.Send(decToBcd(minutes));
Wire.Send(decToBcd(hours));
Wire.Send(decToBcd(Day));
Wire.Send(decToBcd(Date));
Wire.Send(decToBcd(month));
Wire.Send(decToBcd(Year));
Wire.endTransmission();
}

void get3231Date()
{
enviar solicitud para recibir los datos a partir de registro 0
Wire.beginTransmission(DS3231_I2C_ADDRESS); 104 es DS3231 dispositivo dirección
Wire.Send(0x00); desde el registro 0
Wire.endTransmission();
Wire.requestFrom (DS3231_I2C_ADDRESS, 7); solicitar siete bytes

{if(Wire.Available())}
segundos = Wire.receive(); segundos
minutos = Wire.receive(); obtener minutos
horas = Wire.receive();   Haz horas
día = Wire.receive();
fecha = Wire.receive();
mes = Wire.receive(); mes temperatura
año = Wire.receive();

segundos = (((seconds & B11110000) >> 4) * 10 + (segundos / B00001111)); convertir de BCD a decimal
minutos = (((minutes & B11110000) >> 4) * 10 + (minutos / B00001111)); convertir de BCD a decimal
horas = (((hours & B00110000) >> 4) * 10 + (horas / B00001111)); convertir de BCD a decimal (asumir el modo de 24 horas)
día = (día & B00000111); 1-7
fecha = (((date & B00110000) >> 4) * 10 + (fecha & B00001111)); 1-31
mes = (((month & B00010000) >> 4) * 10 + (mes & B00001111)); msb7 es desbordamiento del siglo
año = (((year & B11110000) >> 4) * 10 + (año & B00001111));
}
Else {}
Oh noes, no hay datos!
}

interruptor (día) {}
caso 1:
strcpy (día de la semana, "Sol");
rotura;
caso 2:
strcpy (día de la semana, "Lunes");
rotura;
caso 3:
strcpy (día de la semana, "Martes");
rotura;
caso 4:
strcpy (día de la semana, "Mie");
rotura;
caso 5:
strcpy (día de la semana, "Jue");
rotura;
caso 6:
strcpy (día de la semana, "Viernes");
rotura;
caso 7:
strcpy (día de la semana, "se sentó");
rotura;
}
}

flotador get3231Temp()
{
registros de temperatura (11h - 12h) Haz actualizan automáticamente cada 64s
Wire.beginTransmission(DS3231_I2C_ADDRESS);
Wire.Send(0x11);
Wire.endTransmission();
Wire.requestFrom (DS3231_I2C_ADDRESS, 2);

{if(Wire.Available())}
tMSB = Wire.receive(); 2 complementar la porción int
tLSB = Wire.receive(); parte de la fracción

temp3231 = (tMSB & B01111111); de 2 matemáticas en Tmsb
temp3231 += ((tLSB >> 6) * 0.25); atención sólo de bits 7 y 8
}
Else {}
Oh noes, no hay datos!
}

volver temp3231;
}
