Paso 2: Electrónica y cableado
Herramientas:
- Computadora
- Cable USB
- Software de Arduino
- Protoboard
- Soldadura de hierro
- Estación de cableado
- Soporte para PCB
- Alambre cortadores/stripers
Fuentes:
- Arduino (Adafruit)
- Protector del LCD para Arduino (Adafruit)
- DHT-22 temperatura y Sensor de humedad (Adafruit)

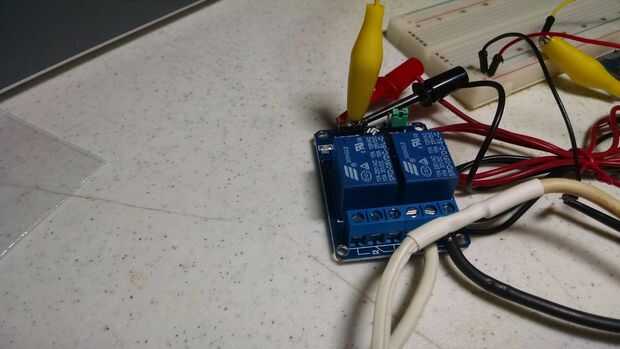

- Sunfounder relé (Amazonas)
- Ventilador (Amazonas)
- De la soldadura
- Alambre
- Conectores de cables
- Tubería del encogimiento del
- Bombilla de luz y enchufe
- Antiguo cordón de extensión
- Vieja pared verruga/inversor
- Tira de la energía
Código: incubadora del huevo de Arduino en Github

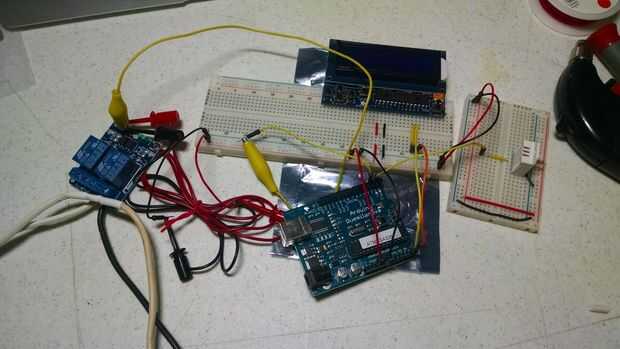

No soy la mejor con la electrónica, pero puedo seguir otros trabajar y hackear a través de la materia (sonidos como mi así la codificación). El diagrama de cableado se une y debe ser los correcto :)

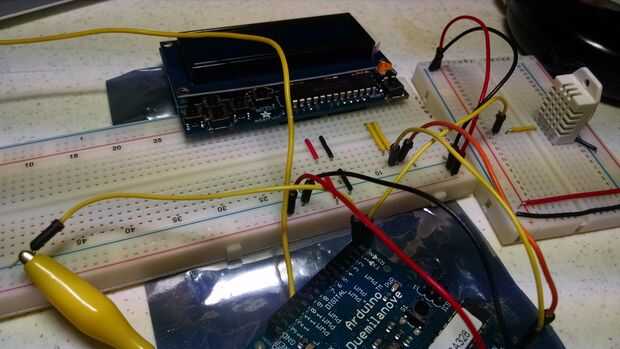

Entonces tengo todo trabajando para lo que espero son buenas especificaciones. La pantalla LCD proporciona una lectura de la temperatura actual y la humedad. Básicamente si la temperatura desciende por debajo de 100 grados, entonces poner en la luz, si va de 101, kick off. Simple. Parece que el ciclo la luz de encendido y apagado aproximadamente cada minuto a dos minutos.
El ventilador es accionado en su propia por una verruga de la pared de 12v. He añadido un punto de conexión para que pude instalar el ventilador en la incubadora sin poner en un gran agujero.
