Paso 4: montaje

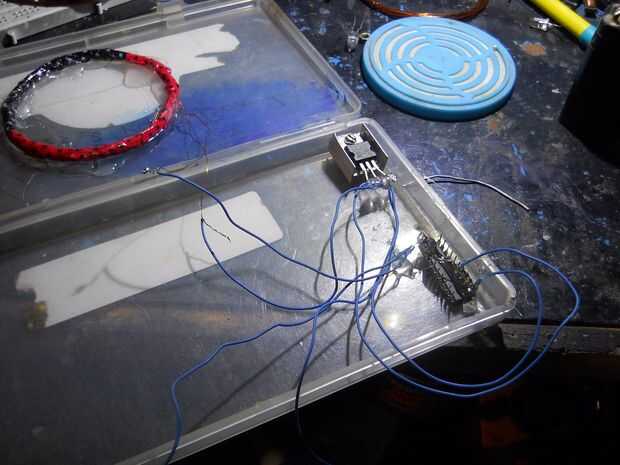

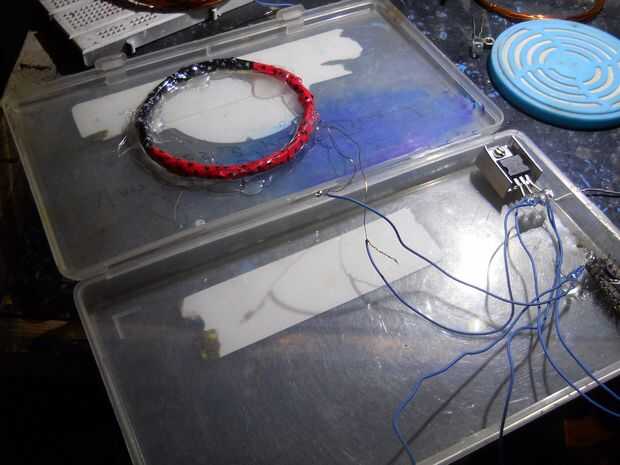

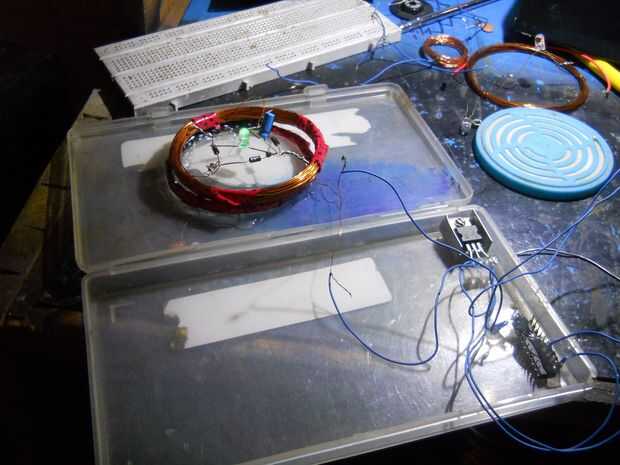

El transmisor

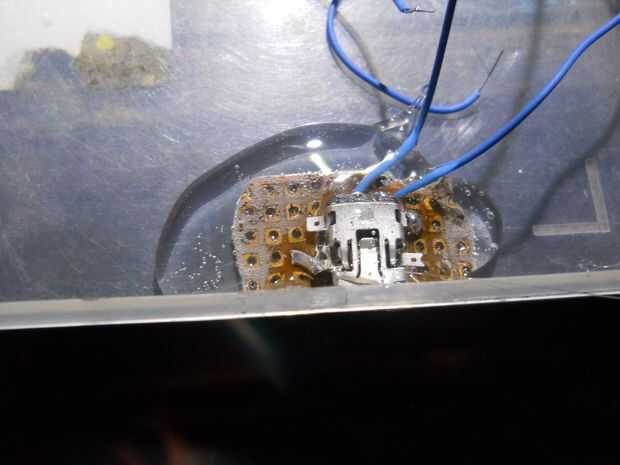

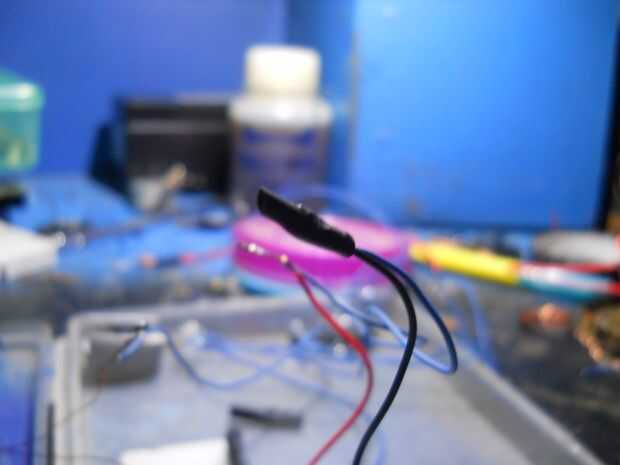

1. la soldadura de la fuente de alimentación 5V deseado al microcontrolador... he utilizado un cable USB se puede utilizar un pin de carga o incluso un 4V / 3.7V batería para que
2. el viento a la bobina... claro la capa en termina... Enrollar cinta mismo... así que... no sí mismo descansar... y luego soldar los extremos de alambre

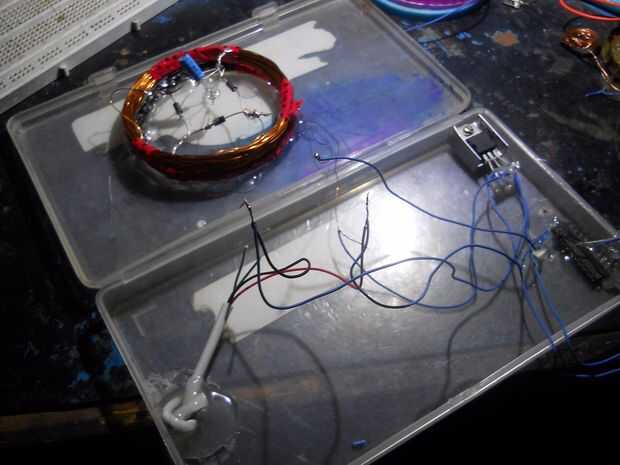

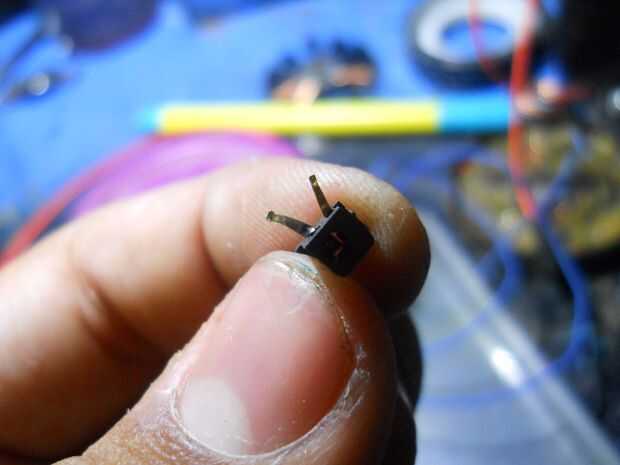

3. Instale el transistor como en el esquema, base con conector de IO de la MCU... se ha establecido en programa... colector en un extremo de la bobina... (Otro extremo es conectarse a la fuente de alimentación) y la irradiacion a tierra (-ve de MCU y fuente de alimentación)
4. Instalar fuente de alimentación para la bobina... en mi caso me enganchado a la misma que para el MCU (es decir de bobina libre final VCC del MCU y el emisor a tierra).

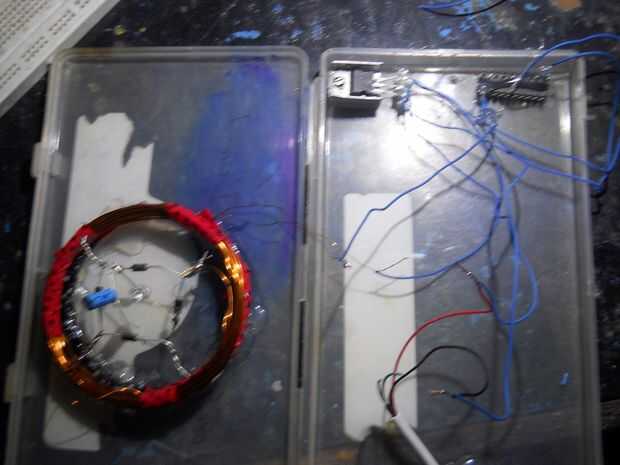

El receptor
El más simple de todos es lo que el receptor

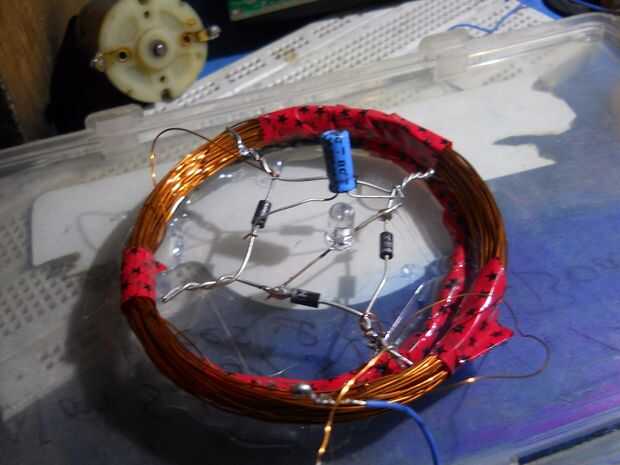

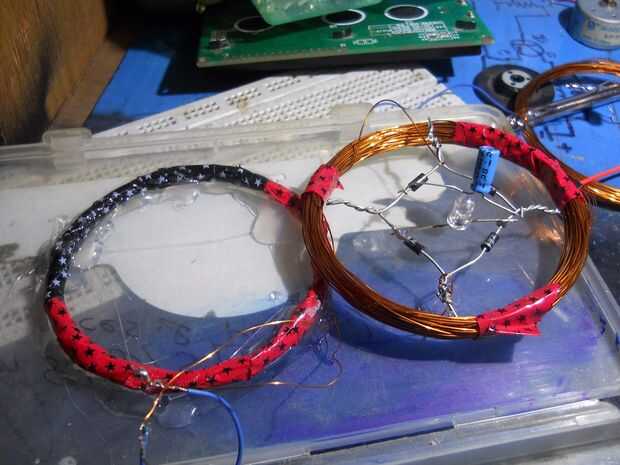

Hacer una bobina de 35 vueltas... conectar el puente más recifier y condujo (o terminales de salida) y el condensador...

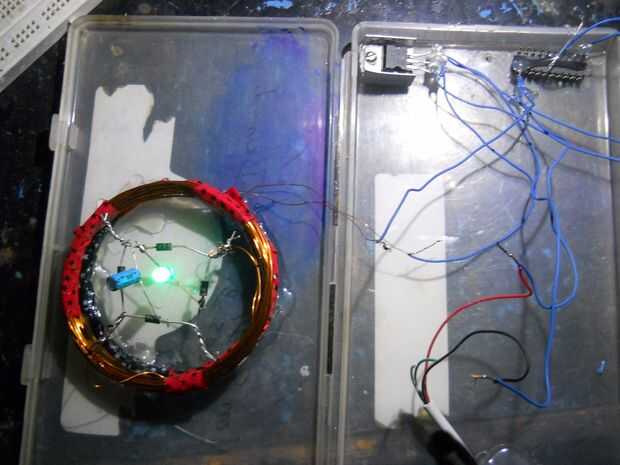

Eso es todo
