Paso 3: Reverso-Ingeniero el circuito: parte 2

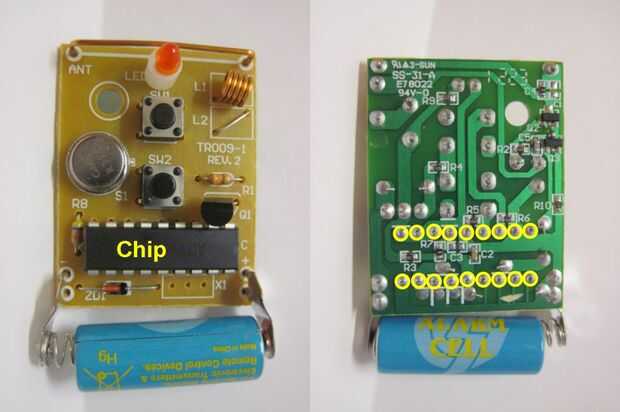

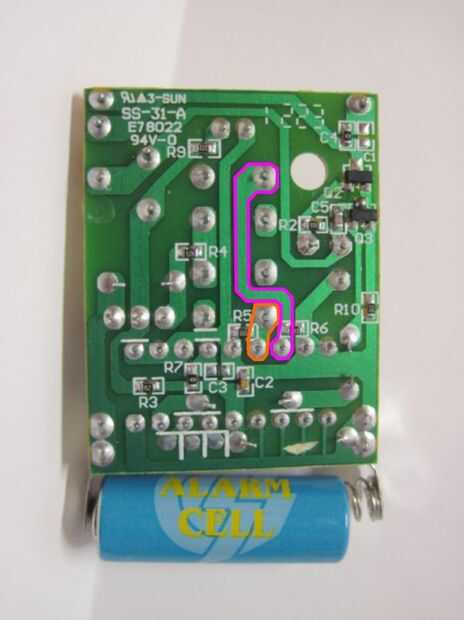

Nuestro objetivo es averiguar cuál de estos pines están conectados a los pines en los botones que hemos analizado en el paso anterior. Se puede adivinar en este mirando los rastros de color verde más claro en el circuito. La segunda imagen de arriba destaca en magenta y naranja - parece que nos podemos encontrar dos clavijas diferentes (uno desde el botón de encendido) y otro desde el botón de apagado a los pines en el chip.

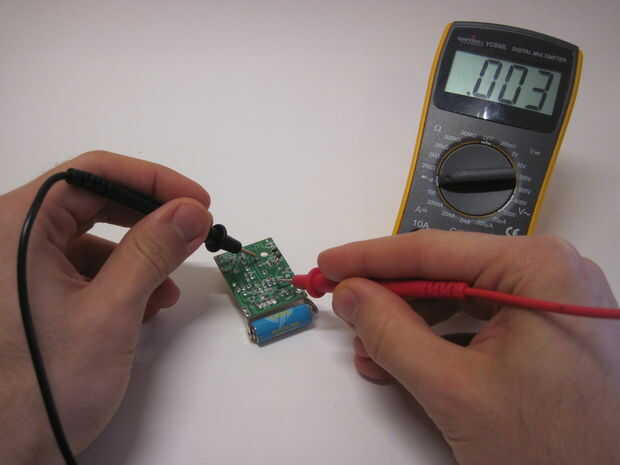

Probablemente no es una buena idea al globo ocular, sin embargo. Usted necesita utilizar un multímetro en modo de prueba de continuidad para comprobar y asegurarse de que estos pines están conectados realmente eléctricamente. Por lo tanto, hacerlo - establece el multímetro en continuidad y utilizar las puntas de sonda para empujar simultáneamente dos clavijas diferentes (delimitadas por los polígonos magentas o naranjas arriba, respectivamente). Si los pines están conectados eléctricamente, debe oír un sonido ruidoso de su multímetro.

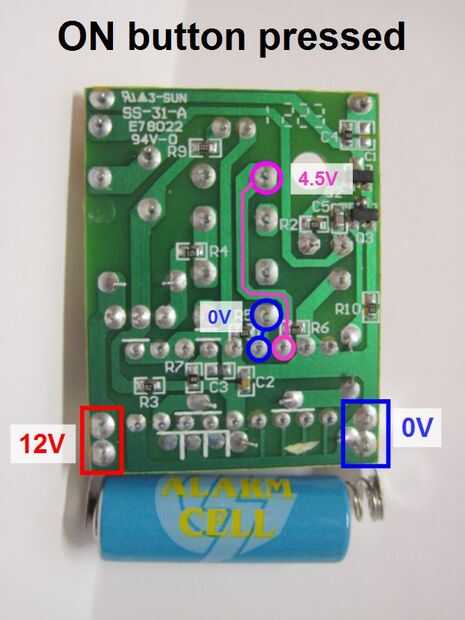

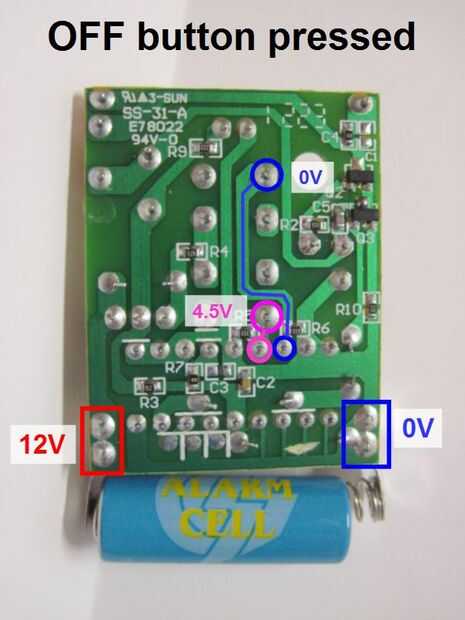

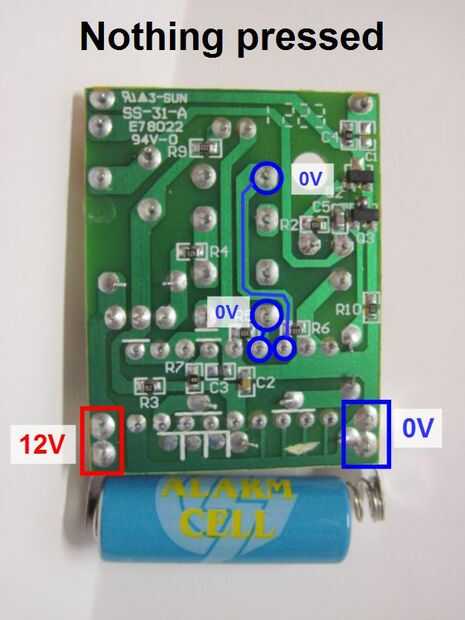

Ahora, vamos a referencias cruzadas de esto con nuestro análisis de los voltajes de pin (en los botones) en el paso anterior, para saber qué pasa con los voltajes de pines en el chip cuando se pulsen los botones. Las últimas tres imágenes de arriba muestran esto. Parece que ambos pasadores sentarse a 0V por defecto. Cuando se presiona el botón de encendido, uno de ellos va a 4.5V. Cuando se presiona el botón de apagado, el otro va hasta 4.5V. Esto confirma nuestra sospecha de que el circuito tiene probablemente un chip funcionando a niveles de lógica de 5V. Ahora podemos pasar a la construcción de un circuito que se engaña el mando a distancia para que piensen que se pulsen los botones, enviando 5V señales a estos pines.
