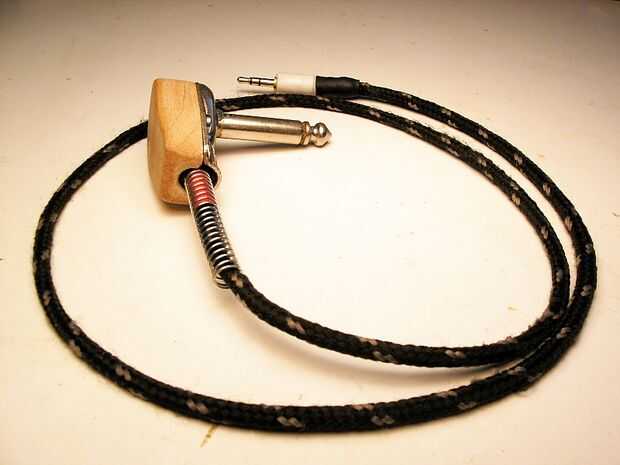

Paso 1: Hacer un Cable de interconexión activa
Este es el cable que se conecta la guitarra al teléfono. Esto supone que el teléfono tiene un jack de entrada de auricular de 2,5 mm auxiliar. Si no también es posible abrir la caja del teléfono y quitar el micrófono y suelde un conector de 2,5 mm en su lugar.

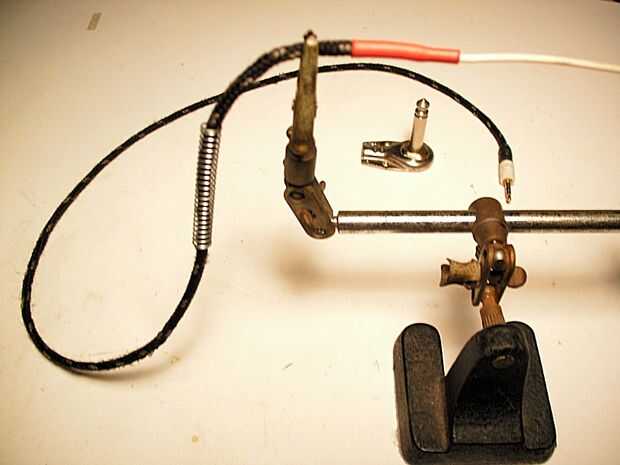

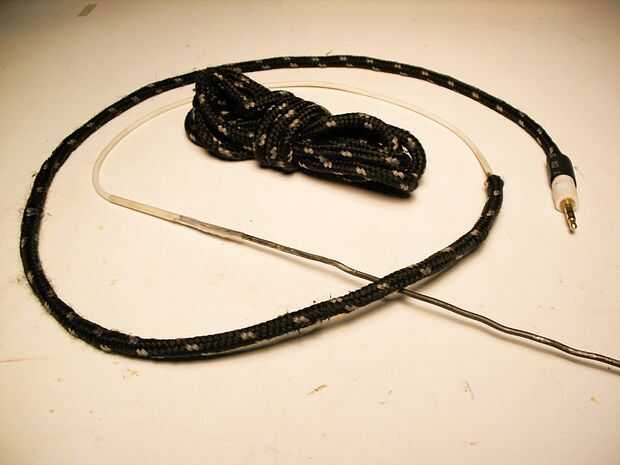

Después de ver un gran artículo instructivo en la fabricación de cables de los altavoces he decidido imitar la técnica de la vaina externa de paracord como una cubierta de alambre. No tengo ningún paracord, pero tenía algunos viejos cordones de arranque que me dieron un resultado similar.

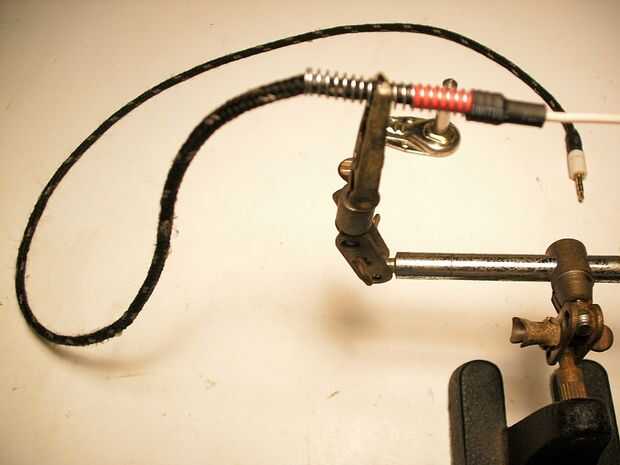

Después de entablado el cable, calor reducido un tubo alrededor de la vaina y tensión relevación del enchufe estéreo de 2,5 mm. Entonces calor reducido un tubo alrededor de la vaina en el extremo de enchufe 1/4". Yo también calor reducido un tubo alrededor de un resorte de presión pequeños para actuar como un alivio de tensión.

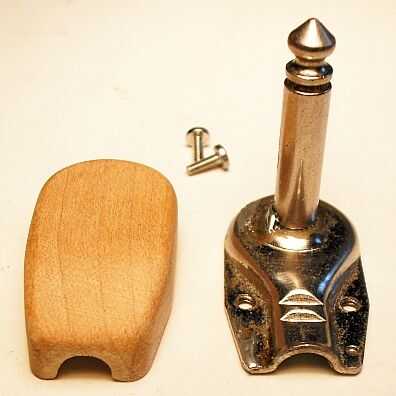

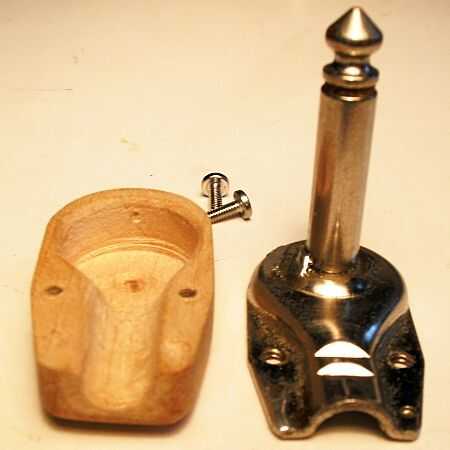

Mi enchufe 1/4" era un viejo ángulo derecho que faltaba el back-shell. Asi que, me hice uno de algunos cereza de chatarra.

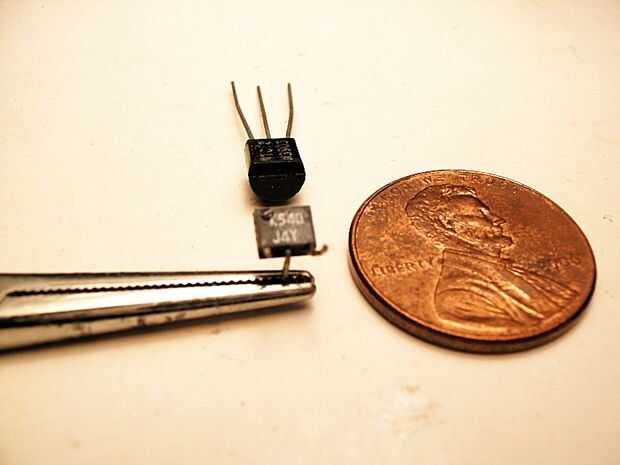

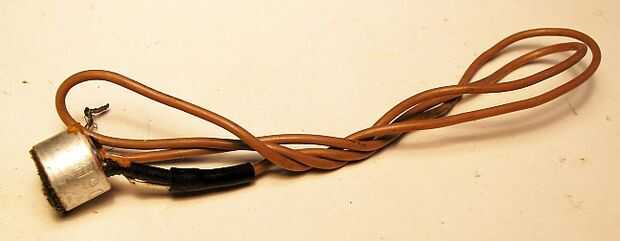

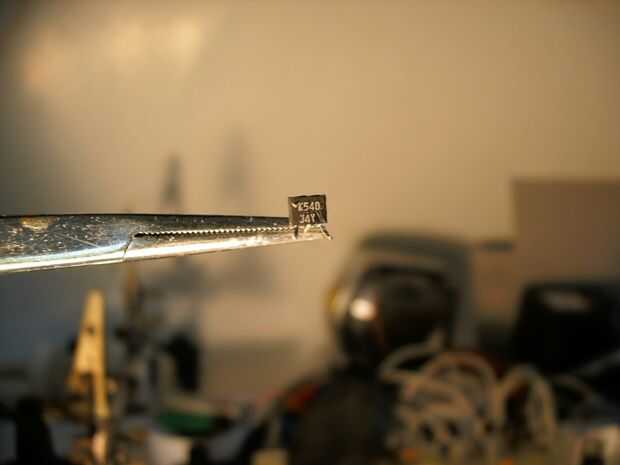

La parte activa del cable es el JFET de canal N. El electret micrófono en el auricular del teléfono tiene un convertidor de impedancia JFET. Efectivamente se trata de un pre-amp. Se trata de cómo vamos a crear distorsión de la señal de la guitarra. Yo no tenía un JFET, así había presentada la retención brida la parte de atrás de un viejo micrófono de electret y desmontar para quitar la incorporada en el convertidor de impedancia JFET.

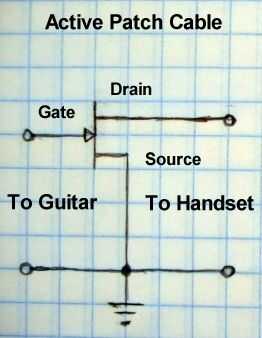

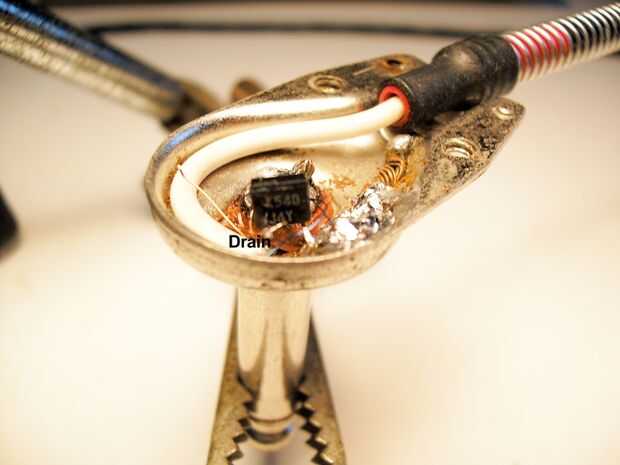

Refiriéndose al esquema y las imágenes, el pasador de la puerta de su JFET al terminal de señal de 1/4" enchufe de la soldadura. El perno de la fuente de su JFET de la soldadura y el cable de tierra de su cable al 1/4" enchufe de tierra. El perno de drenaje de su JFET para el cable de señal de tu cable de la soldadura. Usted puede determinar cuál de los dos cables de señal estéreo que usted necesita utilizando el multímetro para comprobar si existe continuidad entre la punta de 2.5mm plug y un cable en el otro extremo.
