Paso 3: Cableado 101

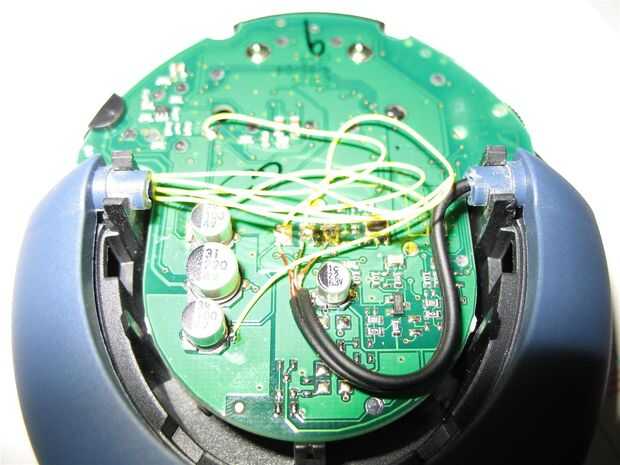

Yo poked alrededor un poco con algunos cables de prueba y siguió unas huellas para encontrar tierra audio, audio izquierda y derecha audio. Había soldado un cable desde la tierra de audio directamente en el conector de tierra en el conector mini.

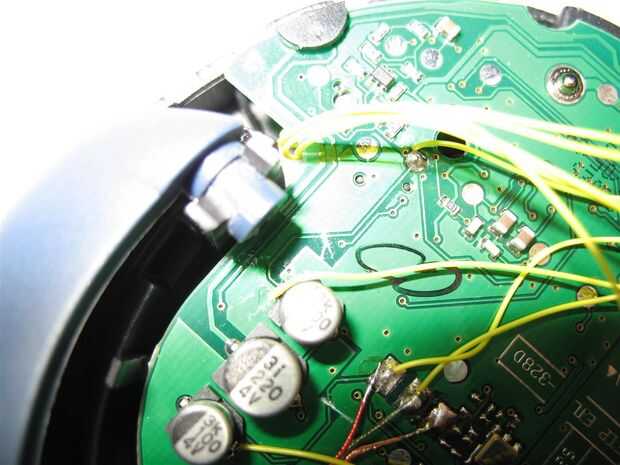

Para el audio izquierdo y derecho, tuve que interceptar la señal antes de que llegue el altavoz del auricular. Luego corté la traza para que la señal de no pasar. Utilice varios trazos de un cuchillo filoso para cortar a través de la pista, pero ten cuidado que no corta nada.

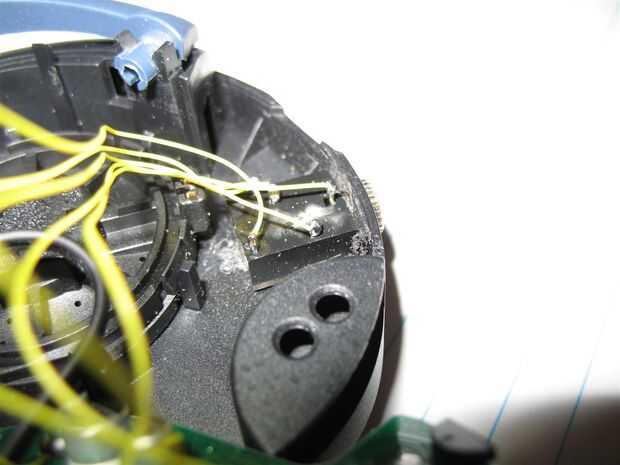

Una vez que las pistas fueron cortadas, he probado los auriculares para asegurarse de que nada se consigue a través de. Entonces tomó un alambre fino y conectar ambos lados de las pistas cortadas a los pins correctos en el mini jack. La forma de hacerlo es importante así que tenga cuidado y observe el diagrama en la parte posterior de la caja de mini jack. Básicamente el lado de la señal de la pista de corte tiene que ir al lado de la toma que va a conectar a la clavija jack cuando se enchufa en el conector. El lado de Headphone de la pista cortada debe ir para el lado de la vuelta de la toma jack.
