Inalámbrica para auriculares Playa Tortuga en XBOX ONE (2 / 5 paso)

Paso 2: Desarmar XBONE Chat Headset

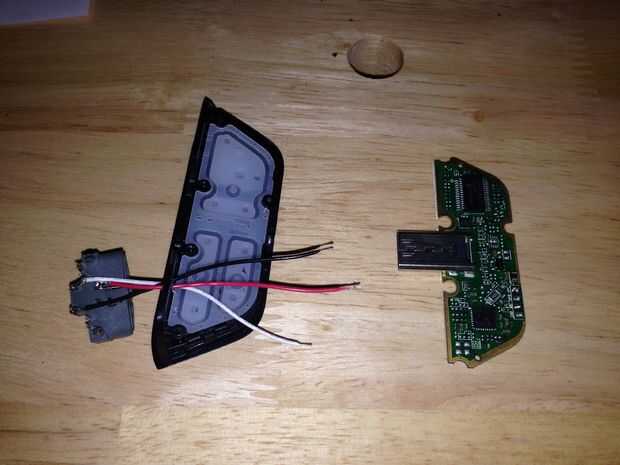

1. Desmontar el auricular XBONE de Chat. (Tornillos Torx)
2. Retire los cables de las pastillas de 4.  (No sobrecalentar!)
3. Taladro pequeño para 3 cables a salir como se muestra.  Tendrá que recortar la cubierta inferior un poco para evitar de pellizcar los cables.

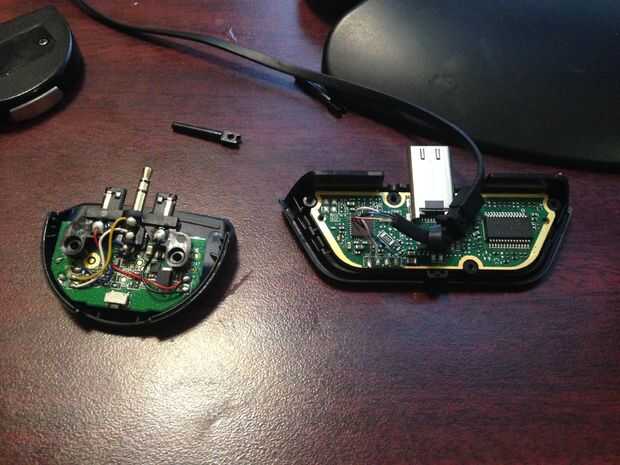

4. Con los cables funcionando hacia fuera el agujero como se muestra, soldadura MIC XBONE 360 conector Pin A4
5. Soldadura XBONE HPL 360 conector A2
6. Soldado XBONE GND conector 360 A1
7. Soldado XBONE GND a HPR XBONE (puente)
8. Volver a montar el auricular de chat XBONE.

XBONE CHAT auricular cableado (desde la derecha a la izquierda):

Micrófono de tierra [GND] (originalmente el cable pelado).
Positivo de micrófono [MIC] (originalmente el cable blanco).
Altavoz Ground [HPR] (originalmente el cable negro). *
Altavoz positivo [HPL] (originalmente el cable azul).
* HPR salto a tierra Mic
