Paso 4: El corazón de la máquina (tal vez)
(En realidad el arduino es el corazón, pero es el corazón de su diseño único).
Y ahora, el corazón.
La razón Megatiete es diferente de los demás
Es madera X-extremos
Haz tu taladro listo con un 3 mm poco, A 14 bits mm y broca de 8 mm
**********************X IDLER**************************

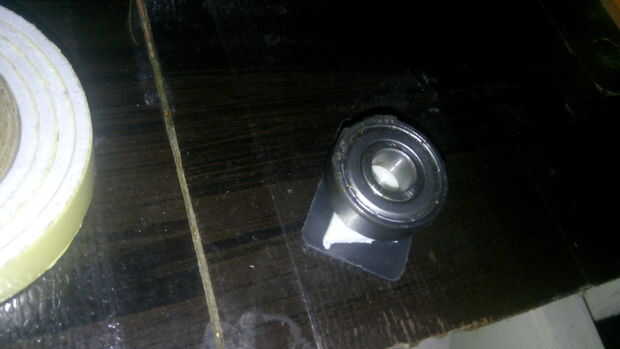

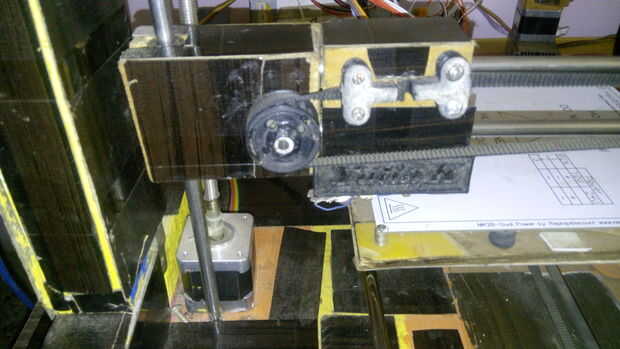

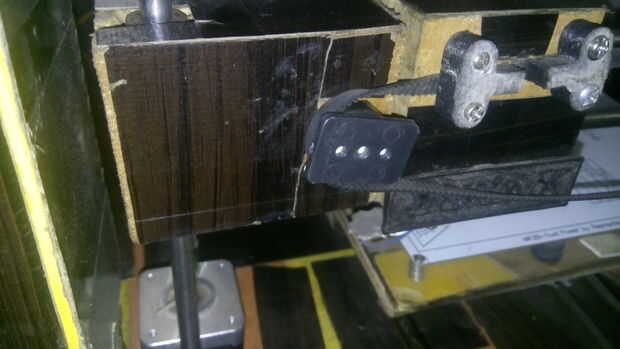

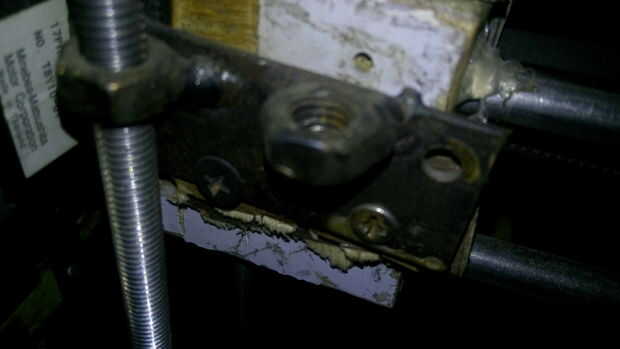

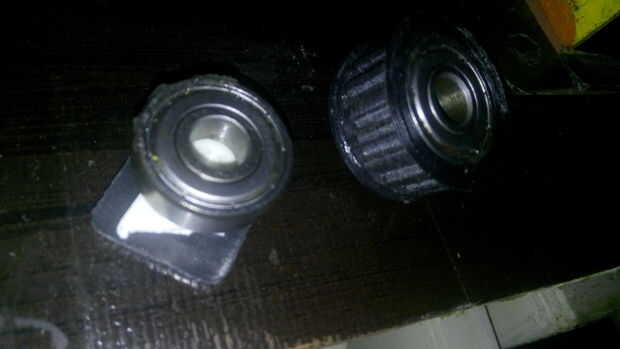

Tomar el corte de tabla un trozo de longitud 75 mm, perfore 2 agujeros de 8 mm, separados por una distancia de 30 mm entre sus centros (o cualquier distancia que desee solo recuerde mantener la misma distancia en x-motor extremo.), tome un pedazo de hoja de metal duro-a... hierro va hacer el trabajo, soldar una tuerca (varilla roscada compatible) , asegúrese de que la varilla cuando en tuerca, es perpendicular a la placa metálica. luego en los extremos de una tira de usar un taladro para hacer agujeros de 3 mm, que servirá para atornillar la plancha forma, después de atornillar a la tabla, utilice una broca de 14 mm para perforar a través de la tabla de un lado (yo prefiero izquierda y lejos de los agujeros de la varilla del eje x) ahora toma dos rodamientos leanier y empuje dentro de los agujeros. y también los tornillos de Unión tuerca y tablón slightly(Very very) sueltos... para evitar el bamboleo de z
***********************************************************
***********************X MOTOR*************************

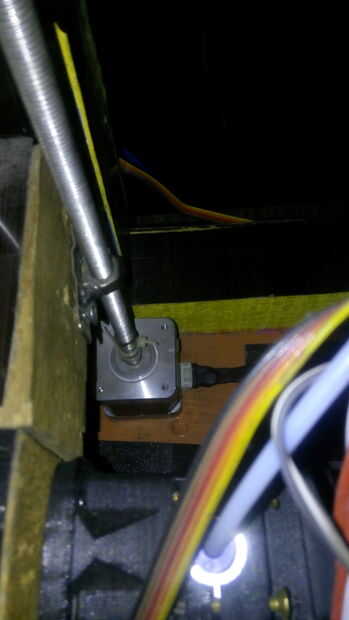

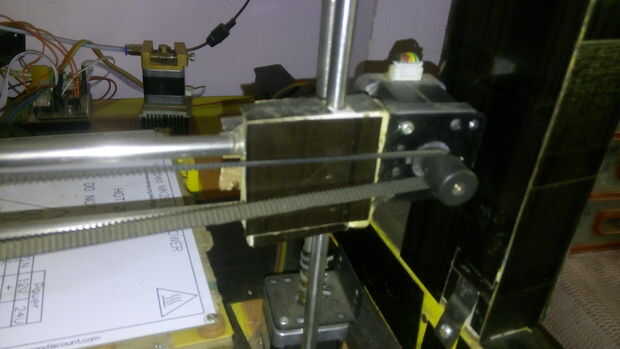

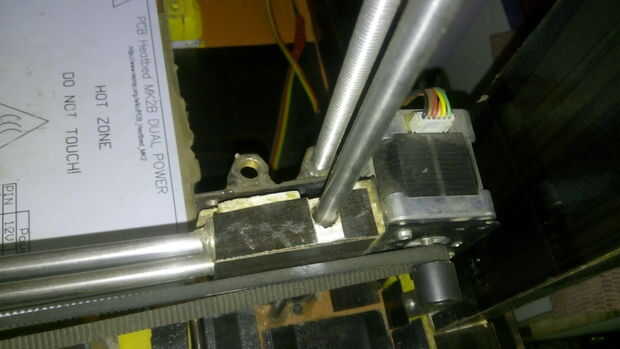

corte a otra parte de un tablón de madera de longitud 55 mm, agujeros para el eje, x hacer otra tuerca soporte, enroscar. Utilice una abrazadera de motor para unir el motor con el tablón, instalar el engranaje en el motor, perfore orificios de 14 mm para instalar los rodamientos de eje z entonces.
************************************************************
*********************X CARRIAGE************************

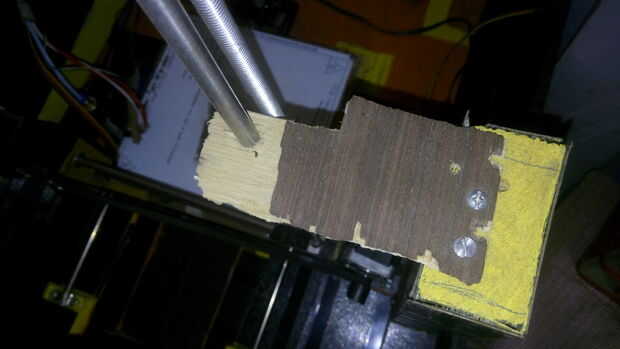

Tome un pedazo de tablón (prometo, este es el último tiempo.: p)
de longitud 55 mm ahora hacer dos agujeros a través de la tabla (con una broca de 14 mm) con distancia de 3 cm entre los centros, instale cojinetes
***********************************************************
