Imprimir su propio altavoz portátil inalámbrico! (4 / 6 paso)

Paso 4: CAD

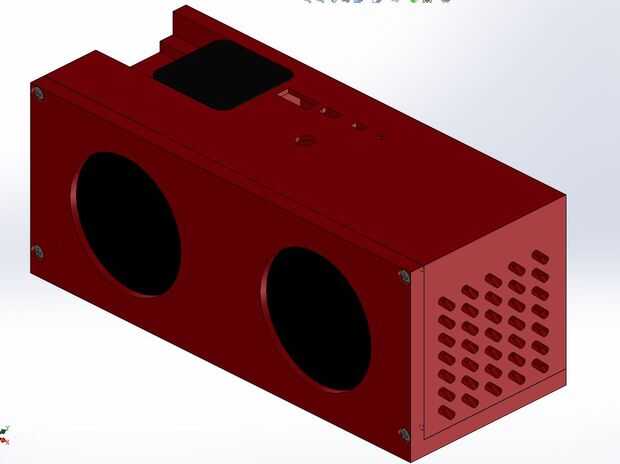

El CAD para la cáscara externa se realizó en Solidworks pero cualquier programa debe ser fino para hacer su propia caja personalizada. Modelo de los altavoces, módulo Bluetooth y patrones de orificio para la entrada del USB de las dimensiones en el ultimo paso. El tamaño de los altavoces y el amplificador será las principales limitaciones de las dimensiones de la caja. Elegir usar un 1/4 de pulgada de material para todas las paredes. A partir de ahí, fui capaz de tamaño mi caso y hacer dos depósitos separados (en Solidworks hay un comando de división que crea dos órganos separados de una sola pieza). Una cáscara contiene la electrónica y el otro tiene los altavoces. Las dos piezas se pueden descargar si estás realmente interesado. El modelo final tiene el módulo de Bluetooth en una pista deslizante con el recesssed superficial en la parte superior de la pieza. He visto un puñado de hablantes con ranuras en el lado de lo que supongo es que el cono vibrante igualar la presión de aire y producir un bajo inferior. Me fui con algo un poco más estética con las rajas que son inclinadas en lugar de recto a través de orificios. La espalda y la parte inferior de la caja no tienen ningún detalle, pero no dudes en añadir un poco más estilo con un relieve emblema o incluso su nombre. La ventaja de la impresión 3D es que permite obtener lujo sin agregar costos. Detalle extra = libre
