Paso 1: instrucciones
1. láser-corte una copia de 'pegboard.dxf' que me diera una superficie útil de 12 "x 12" trabajo con agujeros cada 0.5 "a montar todo. Cosas de montaje se deja como ejercicio para el lector (no dude en dar su propia solución del arte).
2. necesitamos una forma de proceso instrucciones! Imprimir uno de estos: http://www.thingiverse.com/thing:101077 y montarlo. Esto le permitirá conducir 10 señales independiente basadas en las cartas que le des. Asegúrese de imprimir la captura' condicional' y marco, más que la 'incondicional'.

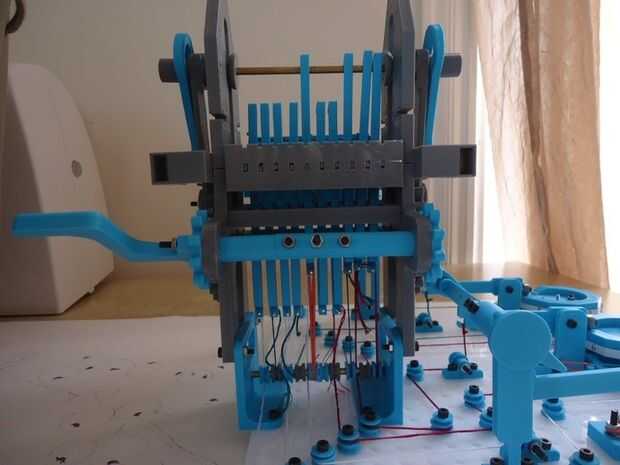

3. imprimir 2 copias de la jacquard_base_and_axle_holder, junto con 10 copias de la jacquard_base_pulley. Está diseñado para usar una varilla de latón de 5/32" como el árbol (el mismo utilizado en el tarjeta de sacador lector 'griff', y disponible en las tiendas de hobby). Montar el lector de tarjeta de sacador en el pegboard.

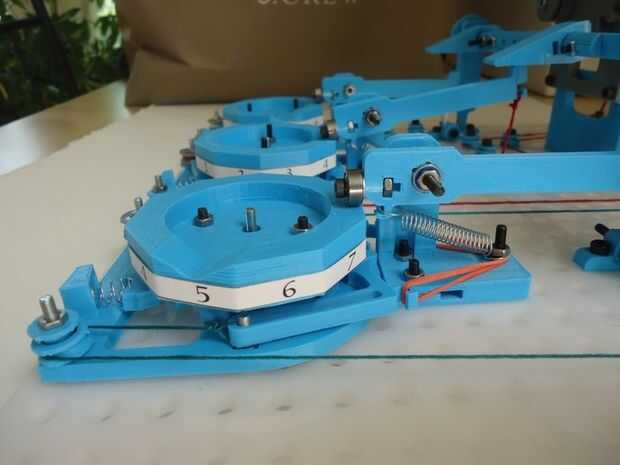

4. imprimir 3 copias de esto: http://www.thingiverse.com/thing:101068 - esto servirá como memoria de la máquina.

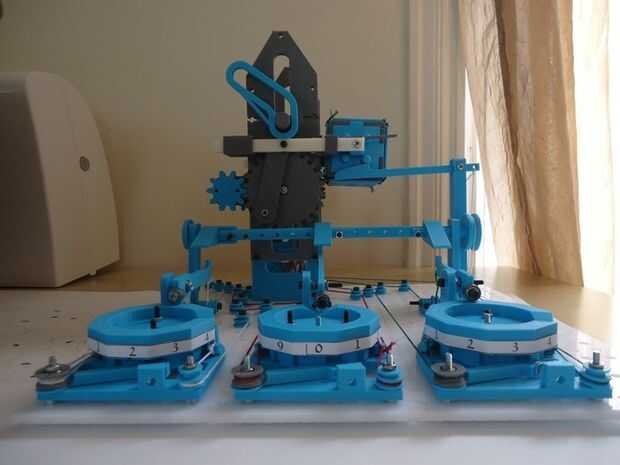

5. Fije los tres contadores para pegboard que son paralelas a una otra y tienen un agujero de espacio entre ellos. Las palancas de zero_detect a todos es necesario girar el eje de la misma.
6. imprimir 2 copias de la zd_shaft_frame (estos apoyan el zero_detect del eje en ambos extremos y le permiten girar libremente).
7. imprimir dos copias de la zd_drive_shaft, una copia de la zd_drive_shaft_end y una copia de la zd_pulley_shaft_end.
8. imprimir 2 copias de la zd_shaft_lever y zd_extended_lever.
9. Monte el eje de zero_detect tal que una palanca está atornillada en el eje de cada contador, y la palanca se extiende sobre el brazo de cero detección de cada contador. Las palancas deben estar en la misma orientación que cuando cualquier contador es lectura de cero, consigue girar el eje. El pulley_end del cero del eje de detección debe estar cerca el marco condicional captura del lector de tarjeta de sacador.

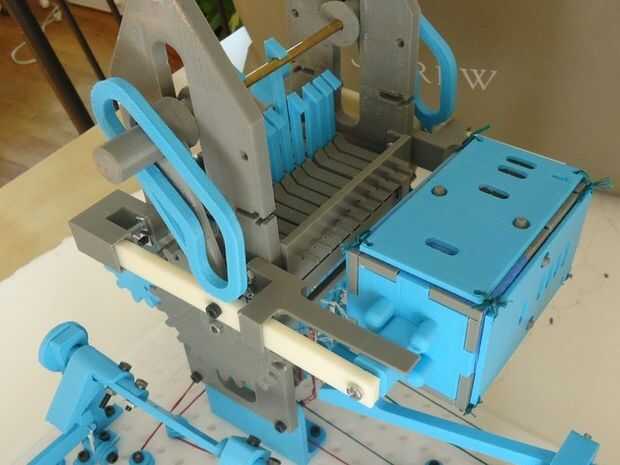

10. Ate una cuerda alrededor del extremo de la palanca de conditional_catch. Mediante el uso creativo de las poleas, conecte al extremo polea del cero eje detectar de una manera tal que cuando un zero_detect_arm gira el eje, la palanca del retén condicional obtiene levantada en posición para girar el cilindro de la tarjeta.
11. imprimir como 2 docenas de ejemplares de la 'polea de plástico o use poleas reales si pueden pagarlos o quiere su máquina para trabajar confiablemente. Imprimir por lo menos 3 copias de la vertical_pulley_holder (para colocar bajo los brazos de la zero-detect de los contadores).
12. ruta de las cuerdas de cada gancho para el trinquete jalando los brazos de los tres contadores, así como el final de cada brazo de cero detección sobre los mostradores. El diseño que usa (si usted quiere ser instrucción compatible con mi Turbo Entabulator) es así:
D = decremento, I = incremento, Z = Zero_detect. R1 = contador de la izquierda, R2 = contador de la derecha
De izquierda a derecha: {R1D R3I, R1I, R3Z, R1Z, NOP, R2D, R3D, R2Z, R2I}
Debido al tamaño de las poleas de plástico estaba usando, y la disposición de los registros, tuve alternando cuerdas procedentes de lados opuestos del lector de tarjetas. Las cadenas deben ir alrededor de las poleas en la base del lector de tarjetas, antes de ser conectado a cada gancho con los tornillos de M2. Cada gancho con eficacia debe tirar recto-para arriba en la cadena para maximizar el 'tiro'. He encontrado que funciona mejor ate la cuerda a la cremallera tira de brazo, y entonces enseñado bastante sobre el tornillo de fijación cuando el gancho está en su posición más baja.
Utilicé hilo bordado para conectar todo, que es generalmente una idea terrible, pero lo tenía ahí. Algo con un poco de 'dar' es agradable, como las tolerancias de la máquina no son grandes. Trasteando con la tensión de las cuerdas es una gran parte de la solución de problemas esta cosa.

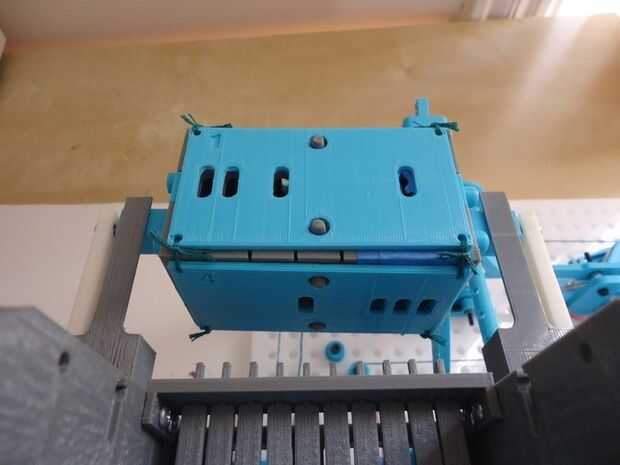

1. Imprima las tarjetas de cuatro instrucción y les encaje juntos en orden (lo hice cuando estaban 'en lugar' en el cilindro, para que el espacio sea adecuado). Si te enfrentas al lector con el lado de la manivela más cercano a usted, los números realzados de la instrucción deben ser en la esquina superior izquierda de cada carta.
Un modelo de la tarjeta de sacador de openscad probablemente sería genial con lo de 'creador de la aplicación' thingiverse, pero todavía no he tenido tiempo para eso. Cartulina gruesa debería funcionar bastante bien (creo que la imprimí las tarjetas son 0,1" de espesor), creo.
1. Gire la manivela mientras tarareo la canción de 'Potencia' de Raymond Scott y maravillándose de su propia un ordenador totalmente impreso en 3D!
