Impresora matricial de un lector de CD/DVD con Arduino (8 / 17 paso)

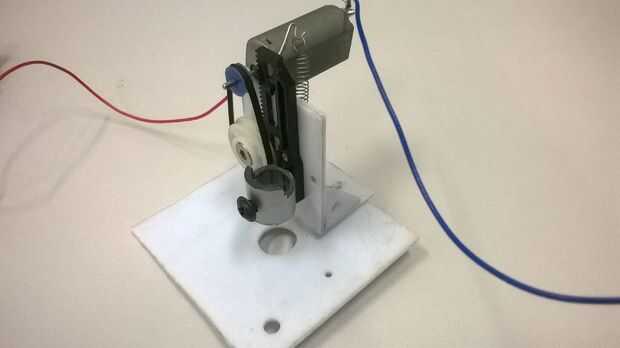

Paso 8: El pluma mecanismo.

Esta pieza me hace sentir orgullosa, es tal una obra de ingeniería hecha solamente con mi dremel de mano y un tornillo de banco.

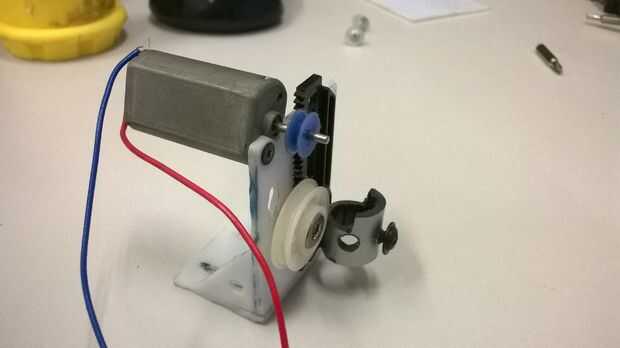

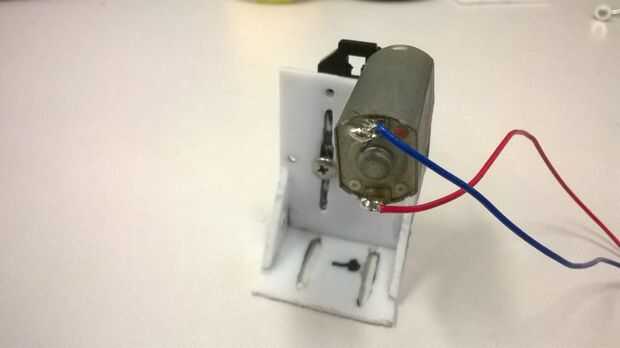

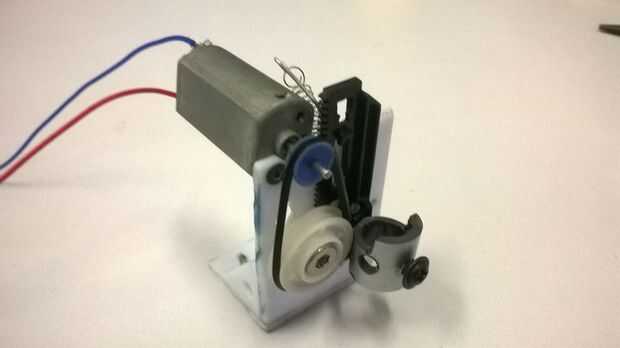

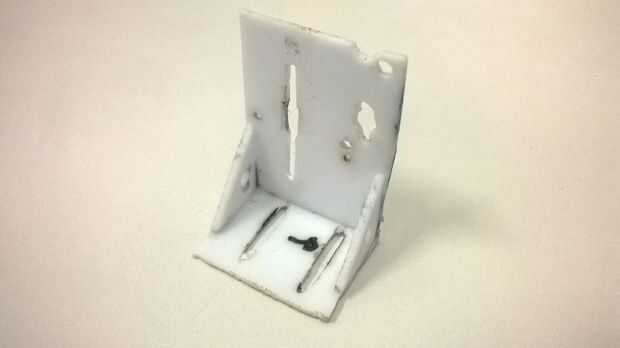

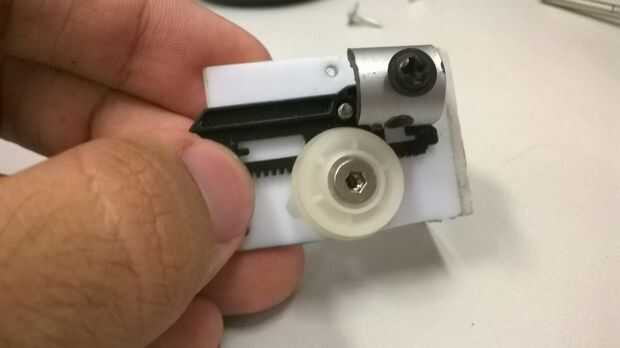

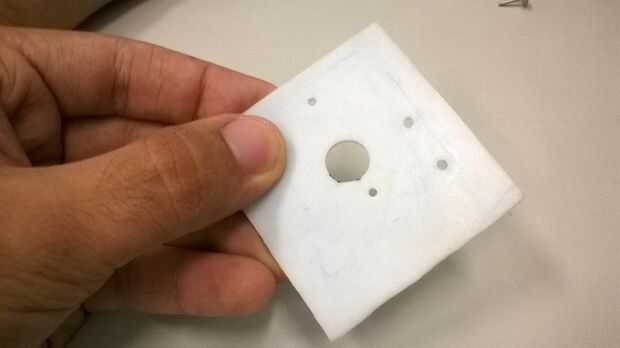

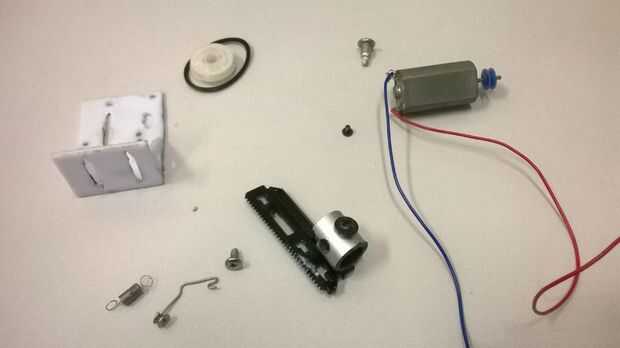

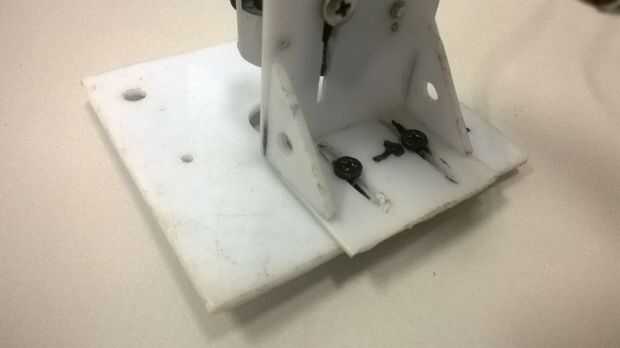

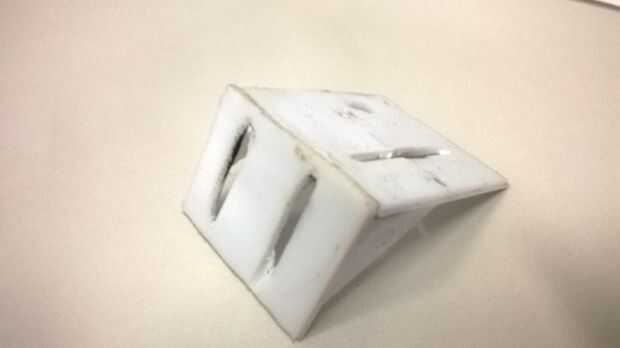

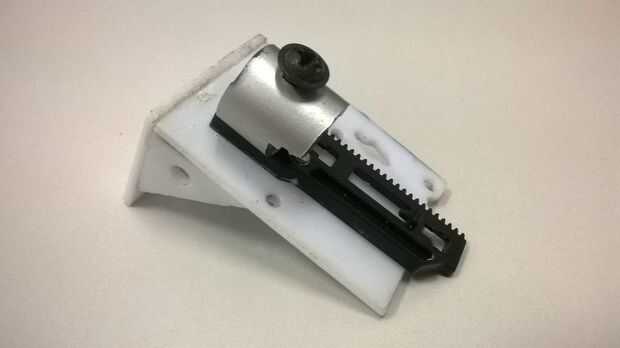

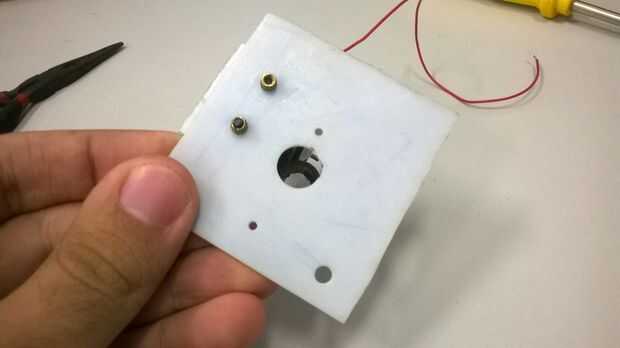

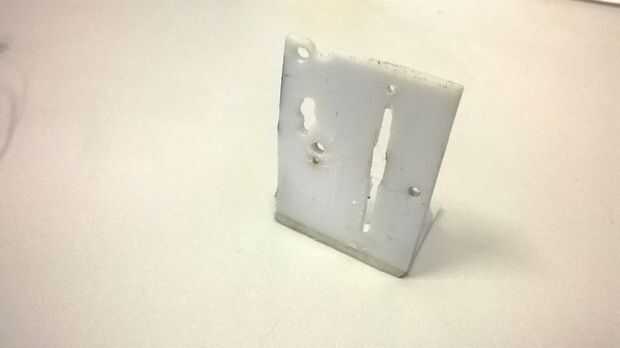

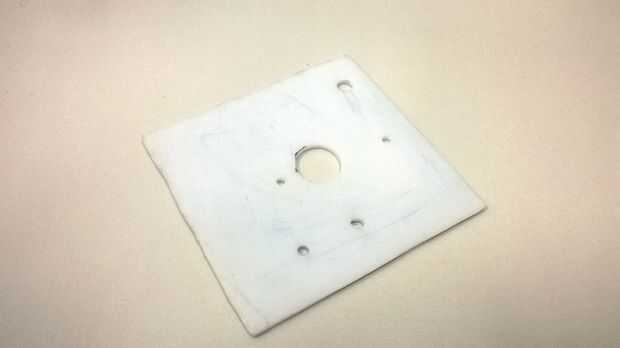

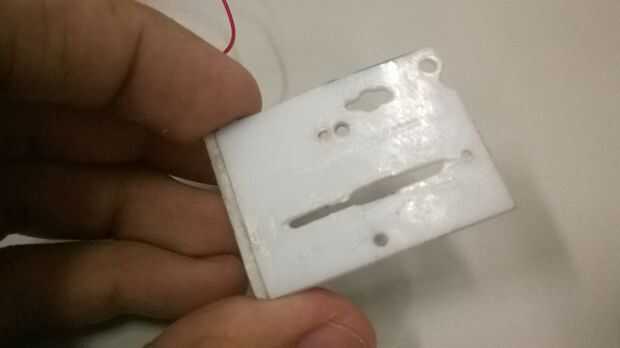

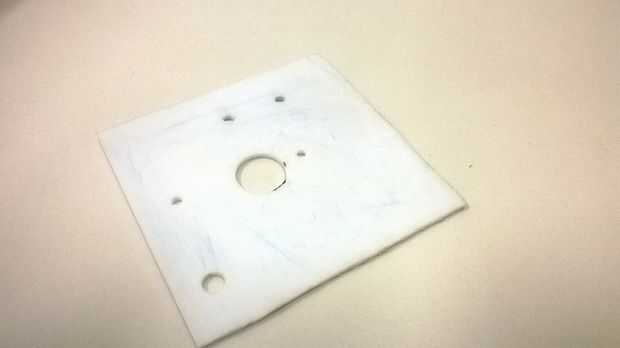

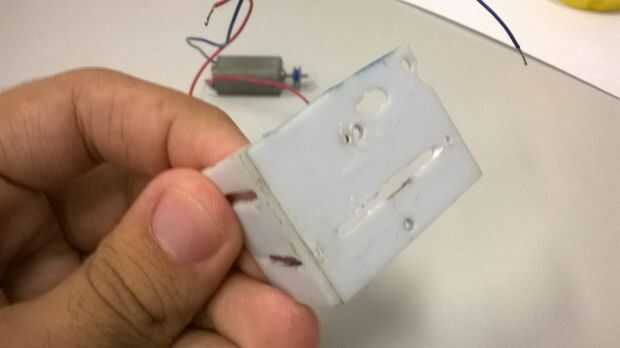

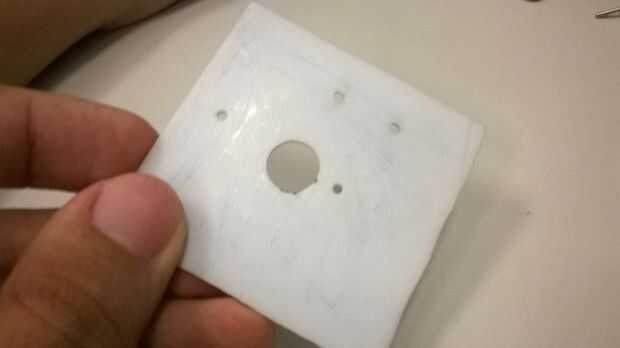

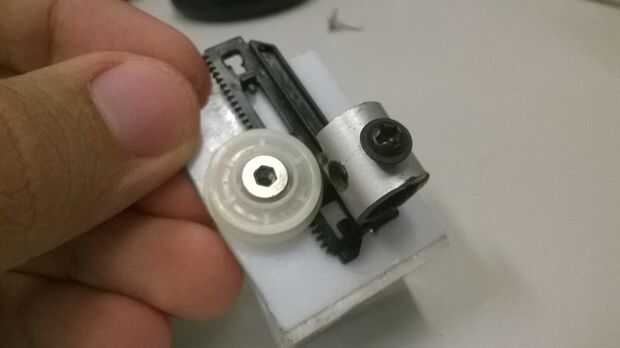

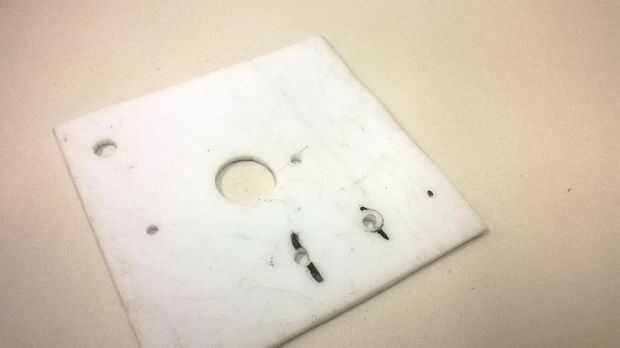

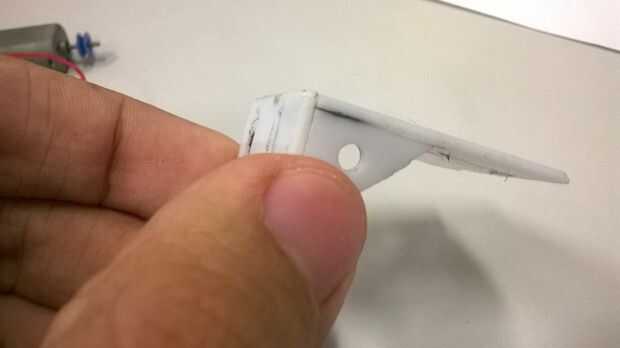

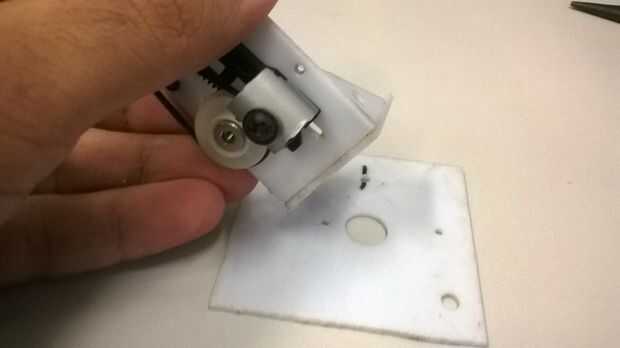

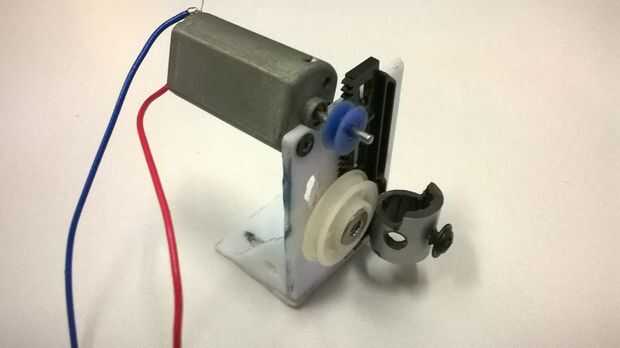

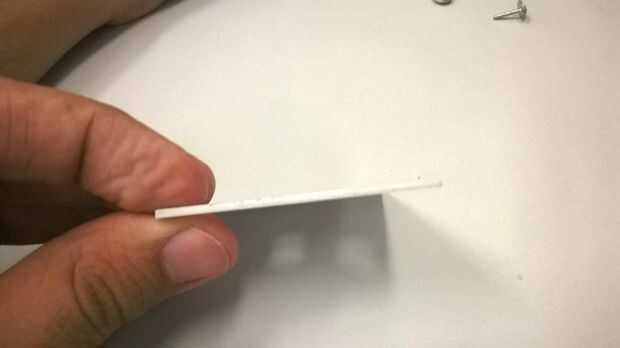

Los engranajes tomé de reproductores de DVD y lectores de CD y el motor de un lector de CD. Con la dremel corté las piezas blancas de acrílico, utilizando pegamento para fijarlos.

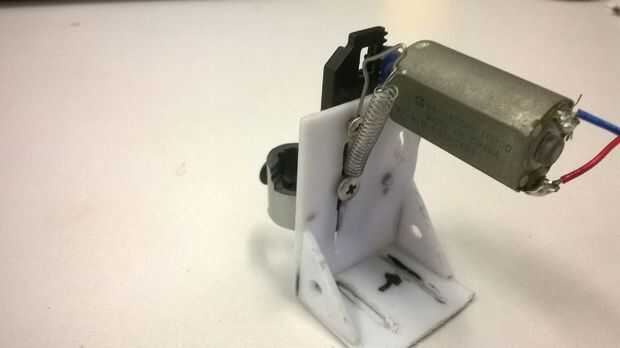

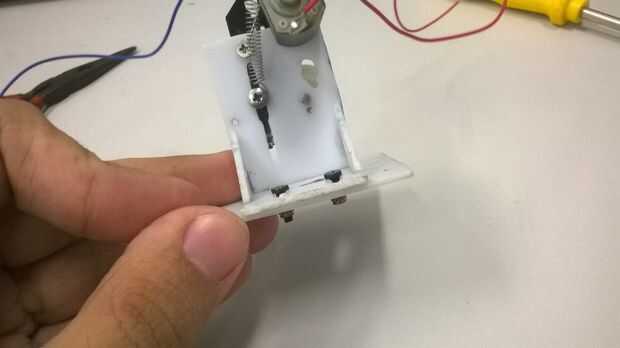

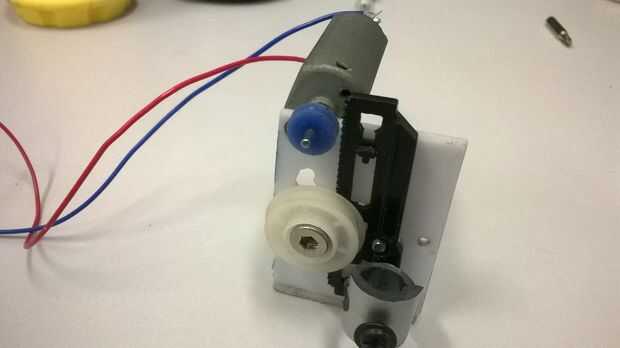

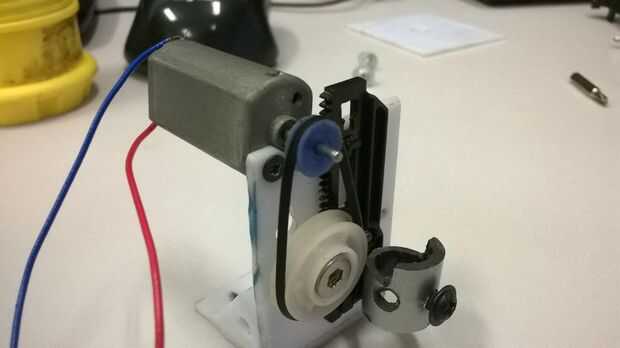

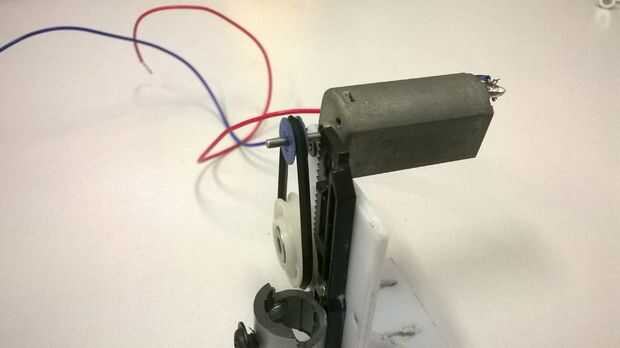

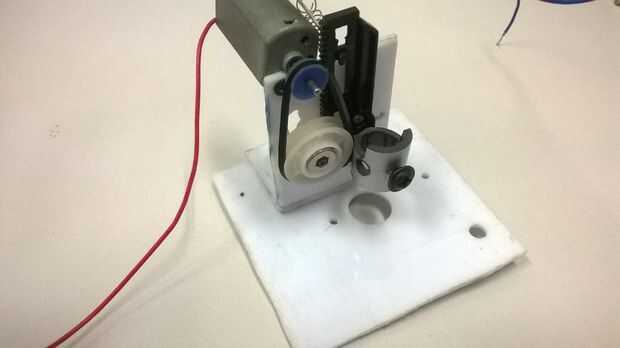

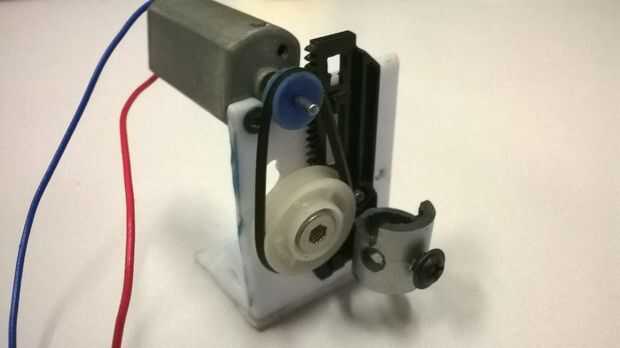

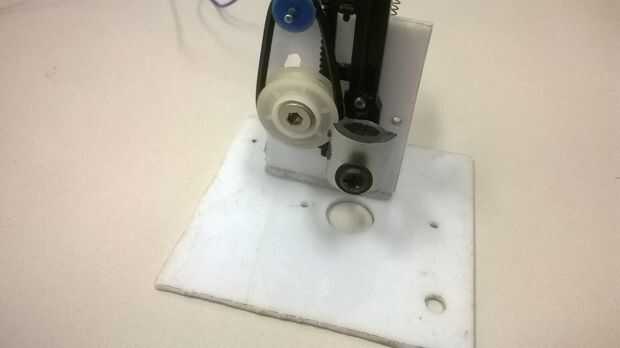

Cuando aplicamos un voltaje en el motor, hace que la pluma hacia abajo, un punto en el papel, un resorte es utilizado para hacer la elevación de la pluma y vuelve a su posición, de esta manera es posible controlar el motor con solo un transistor en lugar de un puente en H.
