Paso 3: Desmontar la óptica unidades

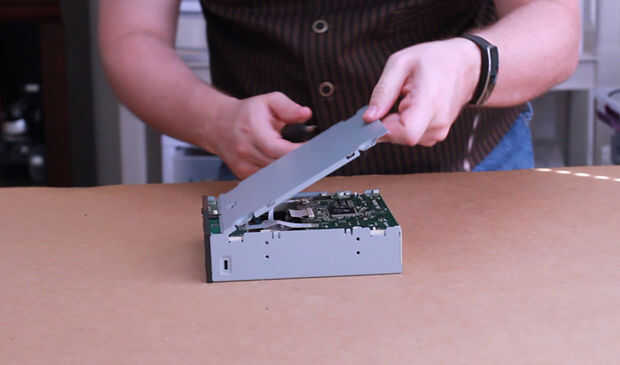

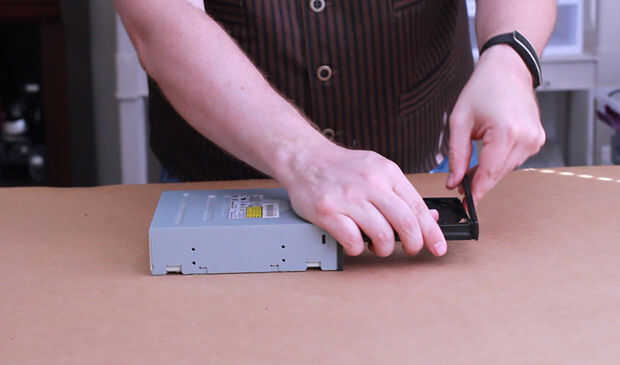

Desmontar unidades ópticas escritorio es realmente muy fácil. La primera cosa a hacer, que a menudo se pasa por alto, es quitar el frontal de la bandeja de la unidad. Para ello, fuerza de expulsar la bandeja de la unidad por pegar un clip en el orificio de expulsión. Una vez que se saca la bandeja, el panel frontal debe Quite tirando de la parte inferior de la misma hacia adelante y empujando hacia arriba. Cuando eso se hace, puede desatornillar la placa inferior de la unidad y quitar el cárter del metal así como el panel frontal de plástico.

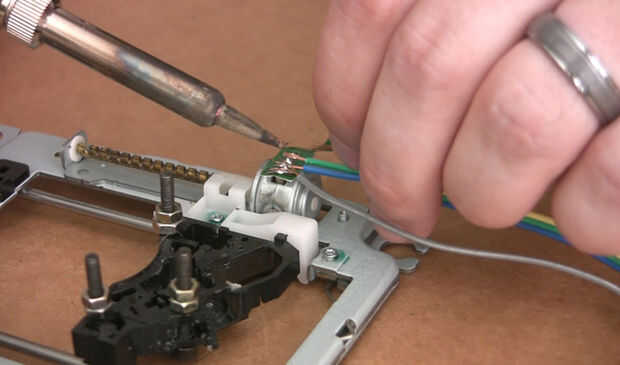

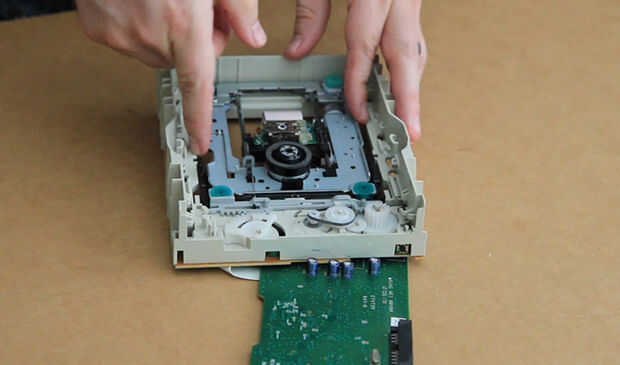

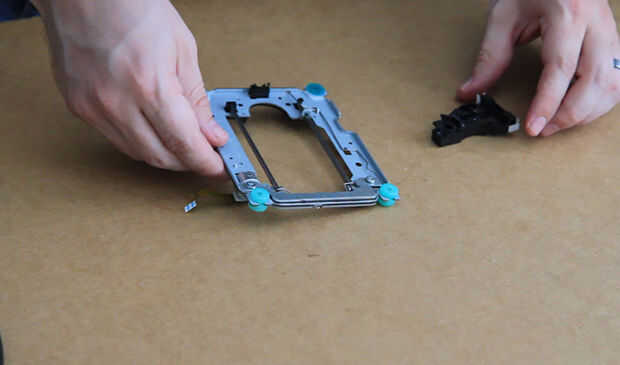

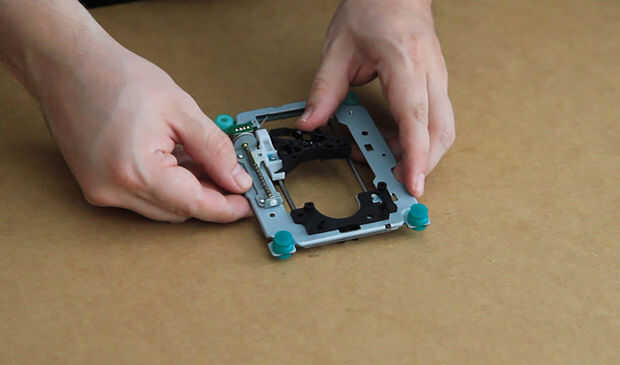

Ahora podrás ver todas las tripas hermosa de la unidad: motores, láseres, LED, engranajes... todo tipo de cosas cool tech. Puede desarmar y rescatar cualquier cosa que crees que podría tener un uso, pero para este proyecto, nos interesa específicamente la charola motor con el motor paso a paso (uno con la varilla espiral) y la carcasa del láser. La razón que queremos esta parte específica de la unidad óptica es porque ofrece una pista del motor, y de vivienda mecánicamente puede proporcionar un suave hacia atrás y adelante movimiento, que es ideal para un eje CNC. Usted va a necesitar desconectar los cables a la bandeja de motor y separar del resto de las partes de la unidad óptica. Puede quitar el motor de la C.C. sin cepillo de la bandeja si está acoplada. Mientras que no utiliza en este proyecto, los motores sin cepillo hacen motores grandes para quadcoptors. También querrá quitar el láser y otras piezas de vidrio, imanes ni pedazos perdidos del trineo de láser para asegurarse de que no tiene nada que puede dificultar el movimiento o el montaje de otros tornillos. También desea ampliar el paso a paso los cables del motor. En la mayoría de los motores paso a paso tienen un cable de cinta que se conecta a la placa principal. Está bien dejarlo, pero simplemente corte la parte extendida de la cinta de cable (ver imagen a la izquierda en la parte inferior). Cuatro nuevos cables a los terminales de pin de la soldadura. Deben ser por lo menos 6 pulgadas de largo. Mina codificado por color para que pudiera mantener a lo largo de los cables del motor organizados. Repita este proceso para todas las tres unidades ópticas que tiene tres bandejas motor desnudas y están listos para el siguiente paso.
