Paso 1: Resumen de las partes
--Impreso piezas--(todos los archivos de las partes, con la coincidencia de nombres a cada parte se proporcionan a continuación)
-Eje x Asamblea
-Eje y Asamblea
-Montaje cama-esto se podría utilizar como una cama para cosas simples como trazado de pluma, pero si usted necesita una cama realmente plana, tiene agujeros para colocar una cama nivelada ontop.
-Asamblea z

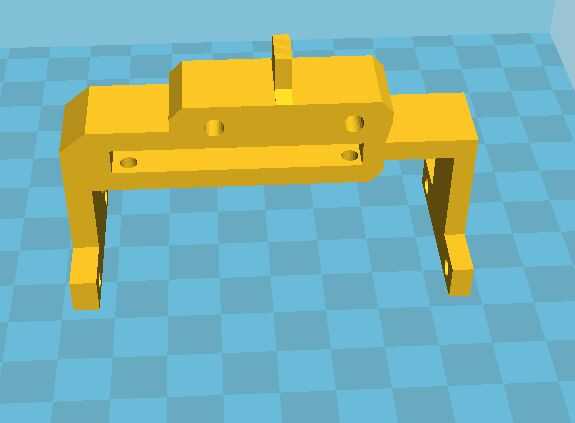

-Z Asamblea zancos (2 de estos)
-Z zancos bielas (2 de estos)

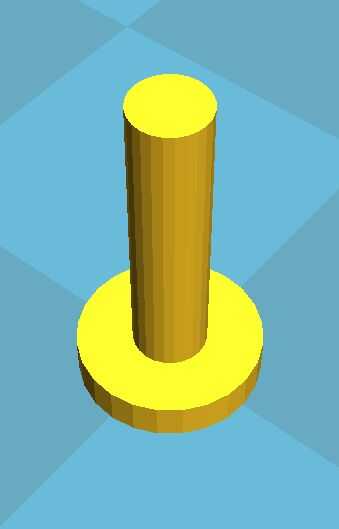

-Motor montaje pernos - son pequeños pernos que consiguen pegados en mantener los motores. hace por lo que no necesitará comprar tornillos, simplemente imprimir y pegar.
-Estabilizador de esta pieza es poco opcional, pero si hay bamboleo en cualquier eje, estos pueden pegarse a la diapositiva para apretar y hacerla deslizar realmente muy bien.
OPCIONAL: Pluma Monte Z pedazo - esta era una prueba para el eje Z que es una simple pluma y se mueve en la Z.
---------------------------------------------------------------------------------------------------------------------------------
--No impreso piezas--
-Base pieza simplemente agarrar una pieza decentemente grande de madera plana y que trabajan mucho para montar todo.
-Motores **-los motores son simplemente DVD cabeza motores. son súper fáciles de conseguir fuera de unidades de dvd y ya tienen un tornillo en ellos para mover los diferentes ejes de la máquina
-Barras lineales ** - estas barras están tomadas directamente de la Asamblea de laser de DVD coche. puede sacarlos de las misma unidades que se Obtén de los motores de.
-La cinta de cable de Cable, esta cinta para wireing que los motores se pueden sacar de un ordenador viejo. Si ya está tomando computadoras viejas aparte para las unidades de DVD, esto debe ser muy fácil de encontrar en forma de cables IDE.
-Piloto tablero-este será un tablero de rampas que se encuentra fácilmente en ebay
Aquí hay un enlace a una búsqueda que le llevará opciones a elegir para el tablero de conductor - enlace
** Estas piezas son tomadas de viejas unidades de DVD. en total se necesitan tres unidades de DVD.
---------------------------------------------------------------------------------------------------------------------------------
** actualización actual configuración electrónica **
Como se solicita en los comentarios, voy a explicar muy rápidamente lo que estoy usando para mi build de esta máquina. Para mi la prueba actualmente estoy usando controladores de motor L298 y un arduino mega. me decidí a hacer esto para las pruebas en vez de ir con las rampas porque tenía las piezas en mano. todavía recomiendo usar los tableros rampas debido a la facilidad de instalación con software estándar de impresión 3d. Si tiene alguna pregunta sobre cómo conseguir todo lo conectado y trabajando, no dude deja un comentario!
---------------------------------------------------------------------------------------------------------------------------------
--Herramientas--
Las herramientas para este proyecto son muy simples, usted necesitará un destornillador phillips, una pistola de pegamento caliente y una impresora 3D.
