Paso 2: Preparar el conector RJ-45
ACTUALIZACIÓN - allí es una marca de conectores RJ-45, llamado 'EZ-RJ45' que ya tiene las aberturas en ambos extremos, lo que le permite saltarse este paso (le ahorra mucho tiempo y molestias!) Tienden a ser más caro, aunque.
Nota - por favor, lea las instrucciones de aquí, ya que este es el paso más peligroso. Como regla general, nunca aplique fuerza para el cuchillo en dirección a cualquier parte de ti!
Coloque el conector que está apoyado sobre su lado con el canto de puntas hacia usted y la parte plana mirando hacia fuera. Mirando la cara de la derecha, debería ver una pieza rectangular que se pega un poco y directamente debajo de eso verás ranuras individuales para cada uno de los ocho cables. Hay una fina capa de plástico entre las ranuras y la cara que se llevará a cabo utilizando el cuchillo X-acto.

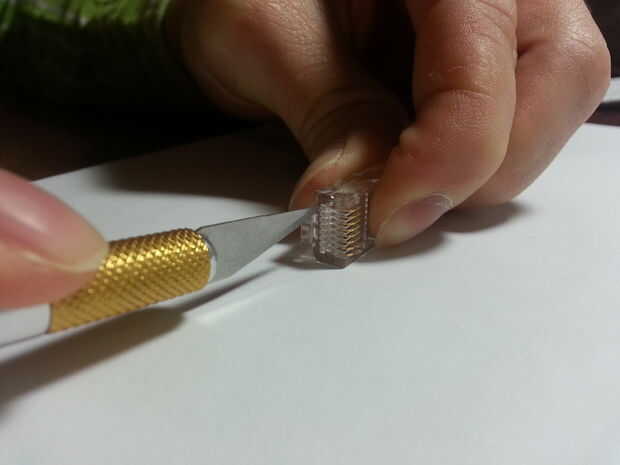

Para ello, sujete el conector como se muestra en la primera foto en esta sección y con la otra mano, colocar la punta de la cuchilla X-acto en la plástica delante de la ranura de la parte superior. En este punto, su cuchillo X-acto debe ser casi paralelo a la mesa de que trabajo. Para cortar a través, no empuje la cuchilla X-acto hacia la cara. En cambio, poco a poco aplicar una cantidad creciente de presión hacia abajo en la cuchilla (hacia la mesa) hasta que se deslice hacia abajo un poco, esculpiendo una pequeña pieza de plástico. Repita esto hasta que la hoja pasa a través de la fina capa de plástico.
Una vez que tenga un orificio en el plástico, el siguiente paso es limpiar espacio para cada una de las ranuras de 8. Puede hacer esto poniendo el cuchillo en la apertura y empujando hacia abajo hasta que se desplaza a la última ranura, el conector los bancos y luego repetir. También, para eliminar algunos de los plásticos de los costados, puede utilizar la misma técnica en el apartado anterior mientras gira la hoja de una pequeña cantidad. Esto hará que se corte de piezas de plástico a los lados. Tratar gradualmente hacia fuera de la punta del conector y no ir demasiado lejos en usted dañará las pequeñas pautas en el plástico que en última instancia ayudará a mantener los cables individuales en su lugar.

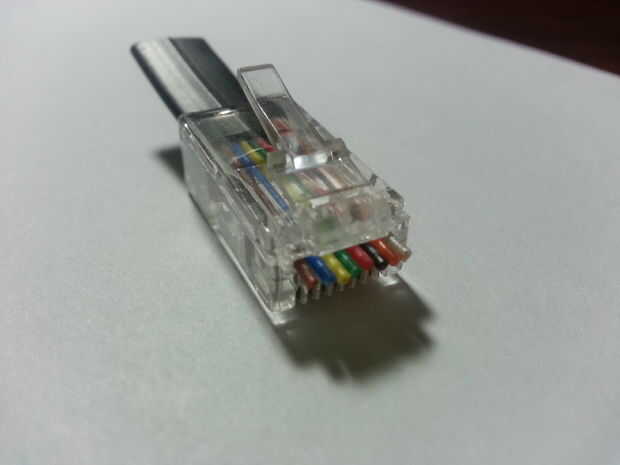

Para saber si estás acabado, tome un pedazo pequeño del cable de consola y tira de la cubierta externa. Luego, asegúrese de que puede deslizar los ocho de los cables en el espacio que usted sólo corte. En la segunda foto se muestra un ejemplo de esto. El ajuste será muy apretado, por lo tanto debes aplicar un poco de fuerza para obtener los cables. Alternativamente, si usted sospecha que completamente no han quitado el plástico frente a todas las ranuras, inserte los cables en el otro extremo de la conexión y asegúrese de que cada uno salga del agujero que usted (como se muestra en la tercera imagen).

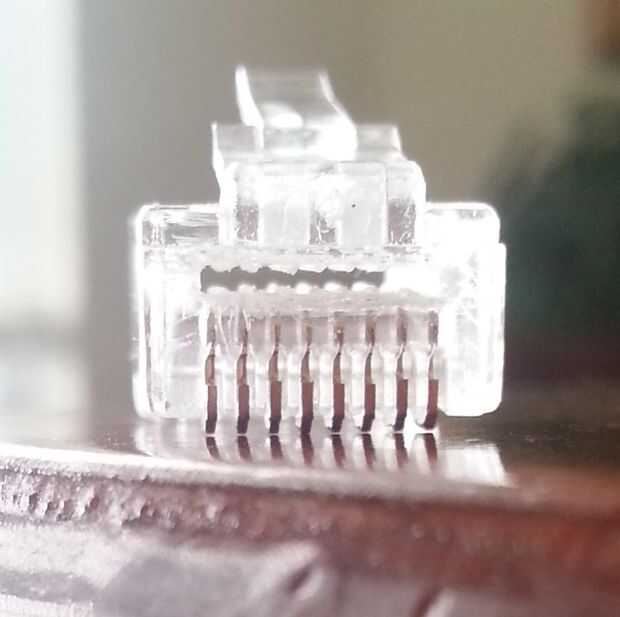

El producto final debería verse como el conector en la cuarta foto.
Si trabaja con un conector ya conectado al cable, necesitará utilizar el taladro y el X-acto cuchillo para tallar hacia fuera aproximadamente 2/10 ó 3/10 de pulgada en cada ranura. Desafortunadamente esto tiene un poco de trabajo porque tienes que perforar el plástico y los cables en las ranuras. Los métodos para limpiar este espacio deben aún trabajar, sin embargo.
