Imagen - 3D impreso frambuesa Pi cámara. (9 / 14 paso)

Paso 9: Toques finales.

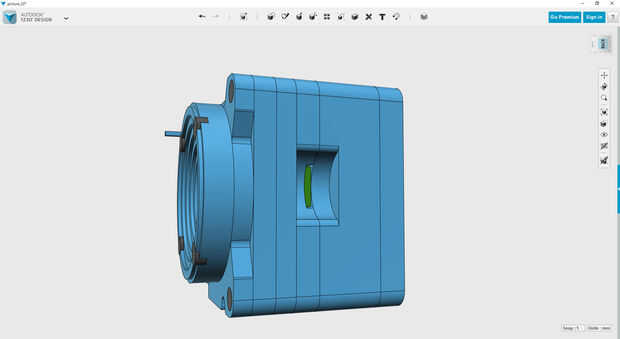

He utilizado un pequeño cilindro para crear una abertura pequeña para los dedos al insertar y retirar la tarjeta MicroSD desde el modelo a.

Empecé a crear los agujeros para los LEDs de PowerBoost brillan así sería fácil ver el poder y el estado de la carga, pero a medio camino a través de hacer el trabajo necesario, sobre todo porque me gustaba la idea de corte, pegué en la otra posibilidad de impresión en su lugar el caso de un material transparente. De esa manera pude solo dejo el caso como lo fue :)

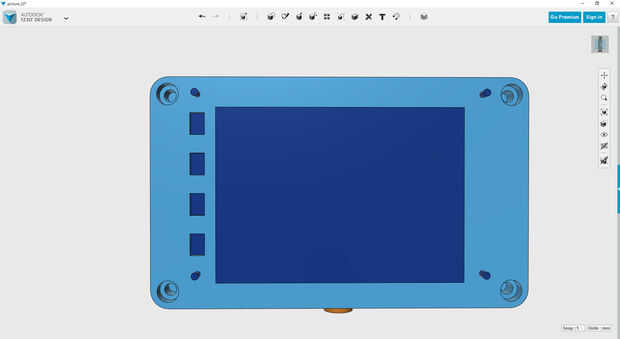

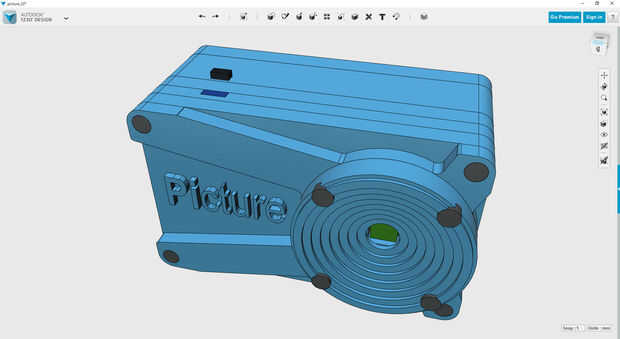

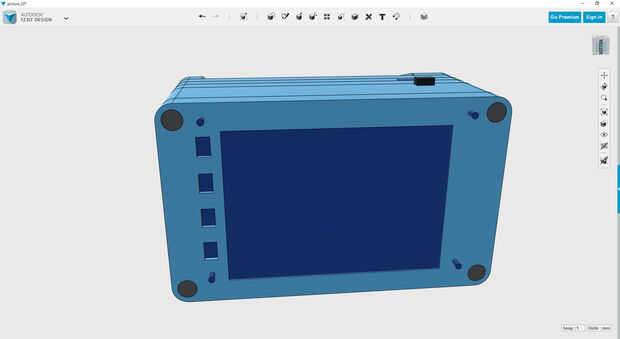

Debo admitir que estaba un poquito pegado acerca de cómo atornillar el caso. No quería hilos asomando fuera de tuercas en la parte de atrás y me gustó mucho el look de tornillo empotrado en la parte delantera. Naturalmente que quería lo mismo en la parte posterior.

Después de un poco de meditar tenía una idea de cómo abordarlo...

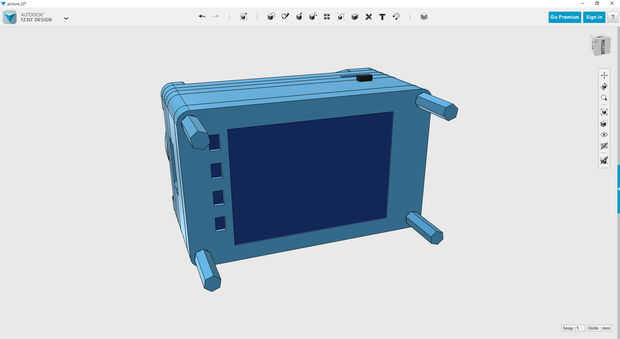

La idea surgió de un área estaba mirando en el diseño del montaje de BigBox electrónica donde utilizamos separadores de PCB para elevar a la Junta de la Rumba de la placa base de la impresora. Yo había visto separadores con rosca hembra en ambos extremos y aunque pude poner un suspenso en cada esquina y atornillar en ellos desde la parte delantera y posterior. Eso significaría que sería desagradables tuercas ni hilos desnudos asomando hacia fuera!

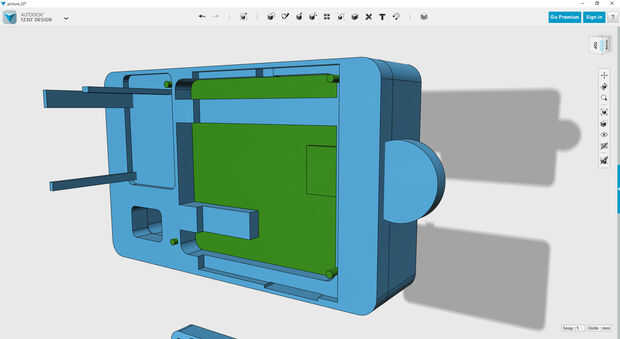

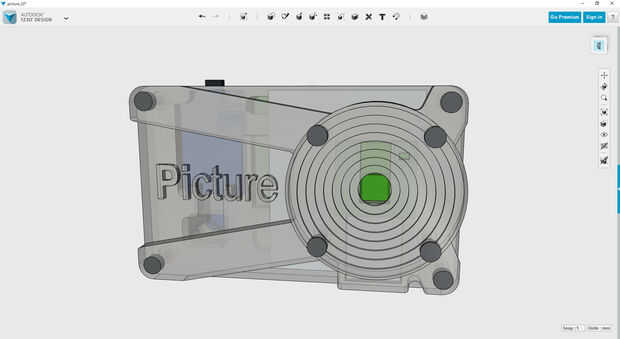

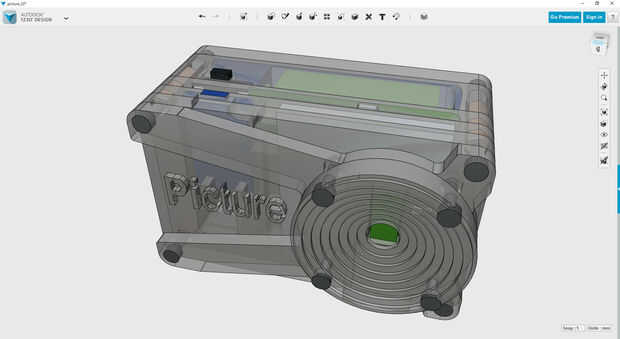

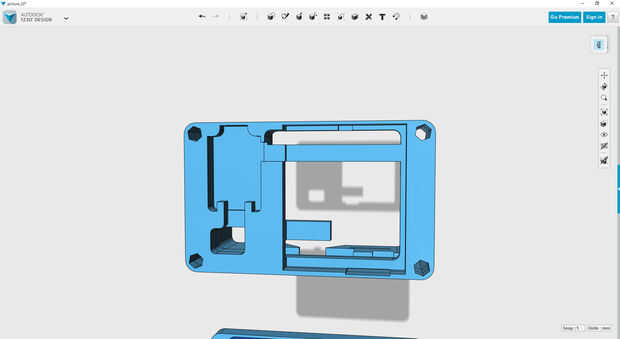

He hecho agujeros hexagonales en algunas de las capas más internas donde yo pondría en un soporte de latón 20mm M3 hembra hembra de. Por último me puse el material para el caso al vidrio por lo que sería transparente.
