Iluminado fiesta Blazer (EL alambre) (6 / 9 paso)

Paso 6: soldadura

Usted necesita solamente una cosa a la soldadura: el conector JST en EL alambre (cuando esto no se hace ya para usted).

Voy a ser honesto; EL alambre de soldadura es un poco un dolor. Pero no imposible. Si es tu primera vez, practique primero!

ProTip: quitar no a poco el aislamiento; Esto sólo hará cosas difíciles para usted cuando la soldadura.

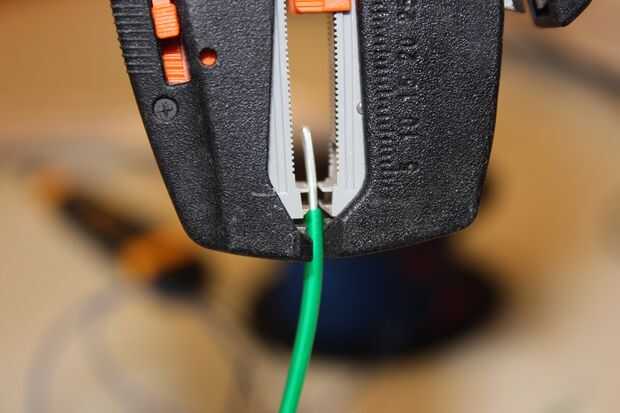

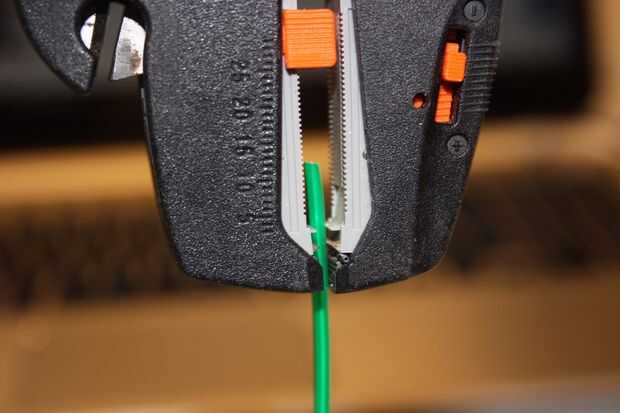

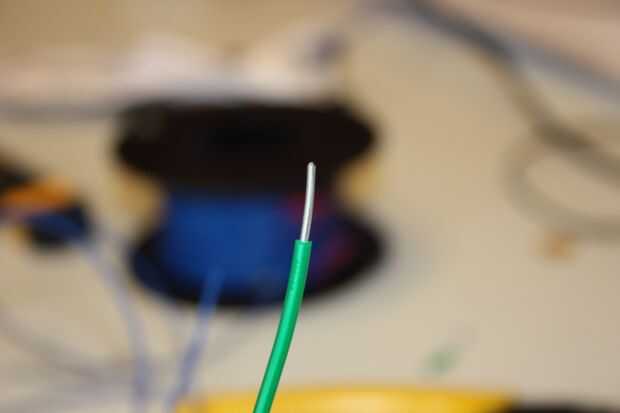

1. Empezar por quitar el revestimiento exterior de plástico (1 - 1.5 cm). Esto es bastante aunque así que tendrá que probar unas cuantas veces.
2. Si es necesario; Retire la capa clara del cable pelado.

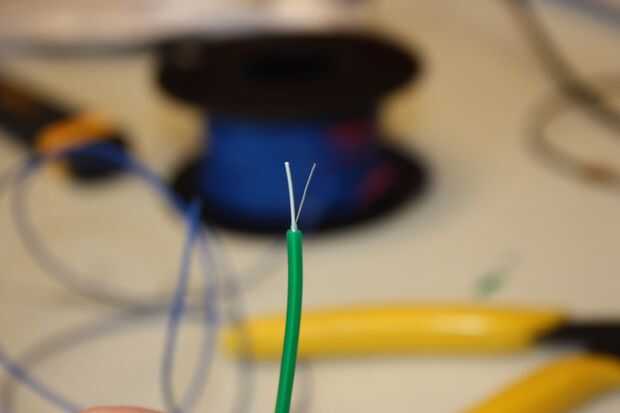

3. Ahora debería ver dos cables super pequeños. Si ves que ninguno o sólo uno; cortar la base y vuelva a intentarlo. De lo contrario debe ver tres cables.

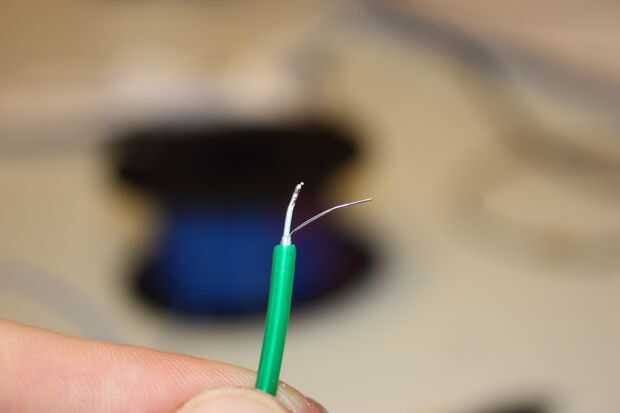

4. Cortar el alambre revestido de fósforo (gris) a la mitad del tamaño (~ 5mm).

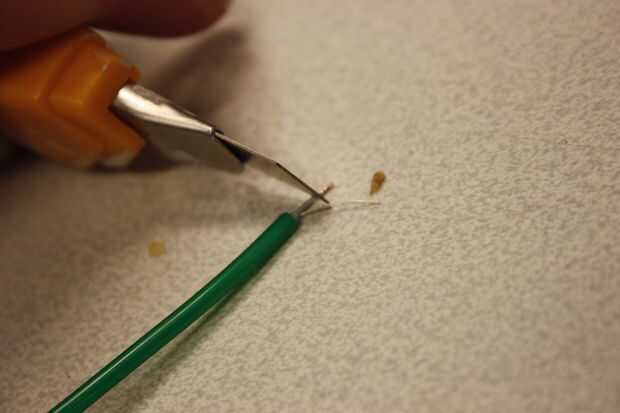

5. toma tu cuchillo y raspar el recubrimiento de fósforo hasta ver el brillo del cobre. No tienes que quitar todo.

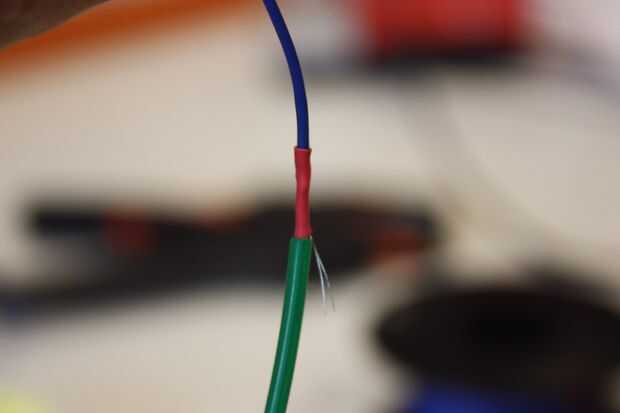

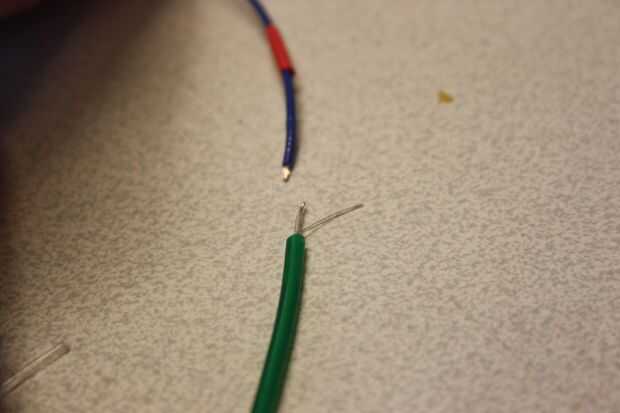

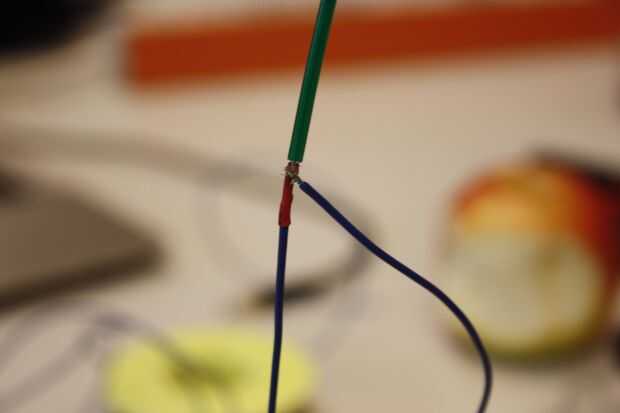

6. La soldadura de uno de los cables desde el conector JST para el hilo de cobre. No te olvides de añadir un tubo pequeño de encogimiento de calor antes de soldar!!!!

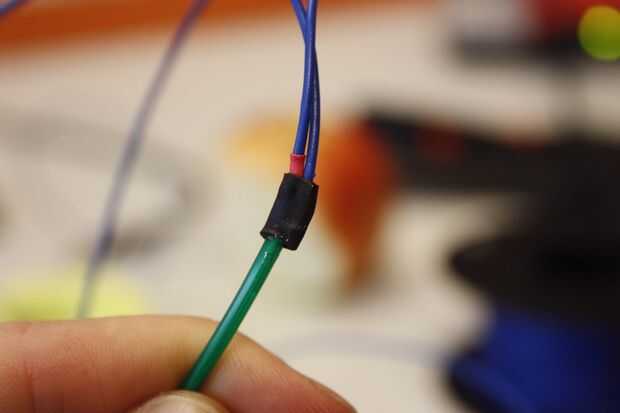

7. Suelde el cable pequeño para el cable restante del conector JST. Otra vez; no te olvides de añadir un tubo termo-retráctil antes de soldar, pero ahora el más grande sobre los dos cables (o el cable EL completo).
8. Utilice eso tubo termo-retráctil para cubrir todo bien. :)

Adafruit tiene un buen tutorial. Utilizan cinta de cobre - pero puede ignorar eso. El principio sigue siendo el mismo.

ProTip: esos dos cables son lo más frágil. Mina se rompió 3 veces... que tira el alambre del una y otra vez. Que deseaba despojar a una bastante un gran final de EL cable tenía alrededor de 1, 5cm de los dos cables pequeños. Hace una conexión de soldadura firme, agregó el tubo del encogimiento del calor y el abrigo todo con una pistola de pegamento. Se ve feo, pero nadie lo verá.

¿No indexar su chaqueta para dejar brillar intensamente cuando estás en la pista de baile, derecho? ;-)
