Paso 4: Mi fuente de energía Solar
He estado experimentando con energía solar por un tiempo ahora, tuve un par de paneles de 15 vatios y 12 voltios baterías en mano. Decidí usar lo que tenía para mi instalación inicial. Puedo decidir añadir más paneles o baterías más adelante realizar más cosas.
He comprado un controlador de carga solar 100 vatios de carga de puerto. Estoy seguro de que no es el mejor regulador del mercado, pero sólo cuesta 25 dólares y parece que funciona bien para este proyecto. También he comprado su kit de conexión de cable que he utilizado para conectar los paneles solares al controlador. También utilicé el cable de 12 voltios barril femenina como una salida de 12 voltios para conectar otros dispositivos (véase abajo).

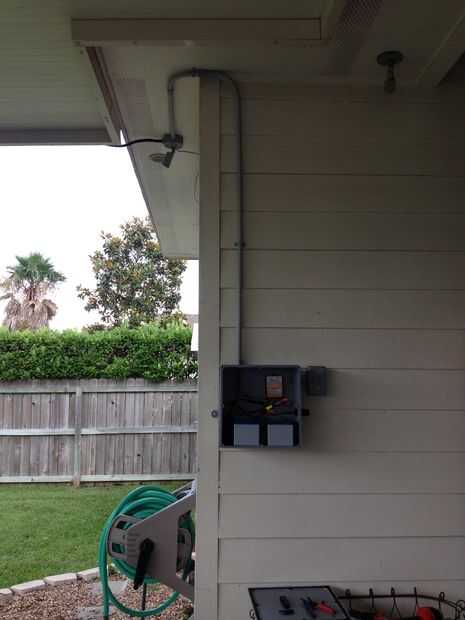

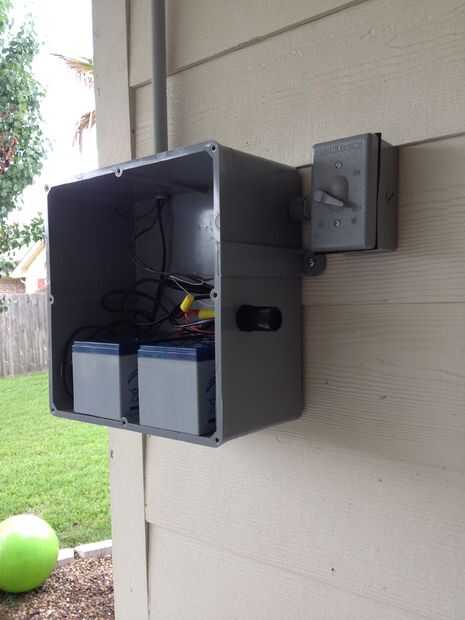

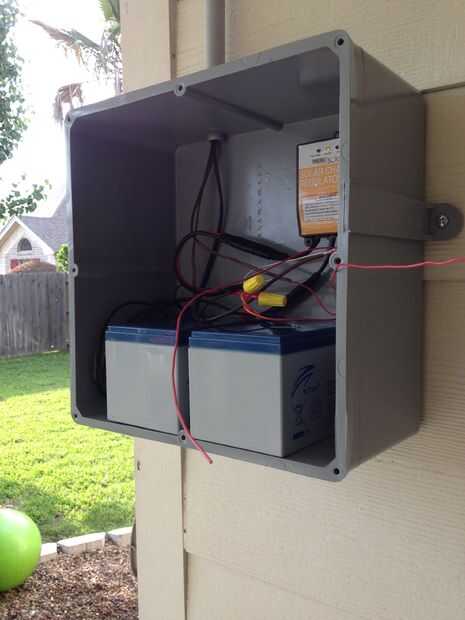

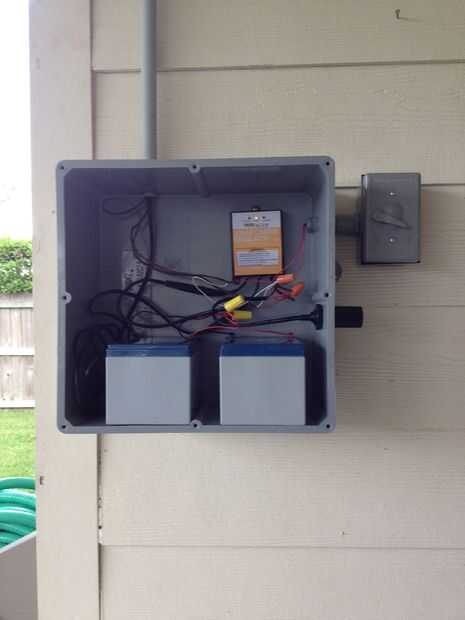

Necesitaba una caja para sostener las baterías, el controlador y todas las conexiones de cableado. Por lo tanto, compré un 12 "x 12" x 6 "PVC caja de Lowes para hacer el truco. Alambré los paneles solares en paralelo y las baterías en paralelo. Así que mi tensión se mantiene en 12 voltios, pero mejoran mi capacidad actual (tiempo de carga) y la duración de la batería.
Mientras yo estaba agregando la iluminación interior, decidí agregar un reflector al aire libre y un conector de barril de 12 voltios para el proyecto. La luz al aire libre era algo que yo he sido que necesitan de todos modos. La toma de 12 voltios será excelente para el funcionamiento de otros dispositivos durante un apagón como cargadores de teléfonos, ventiladores, incluso un inversor plug-in para el funcionamiento de equipos de 110 voltios.

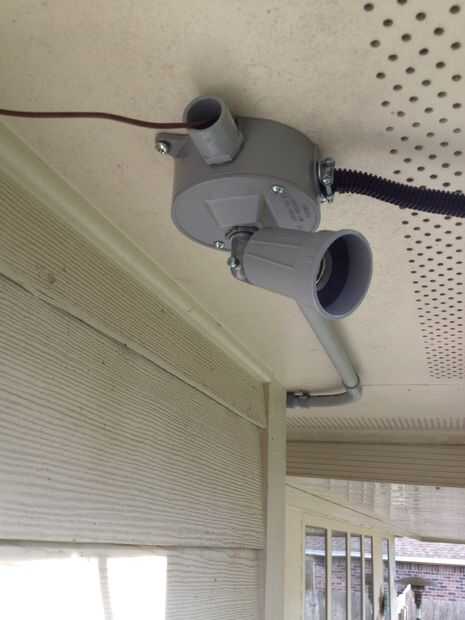

Puesto que la luz de inundación sería situada entre la caja del teléfono y la caja de control y también sucedió que cerca donde los paneles solares se ubicaría, la caja de luz de inundación parecía el lugar perfecto para conectar todo junto.

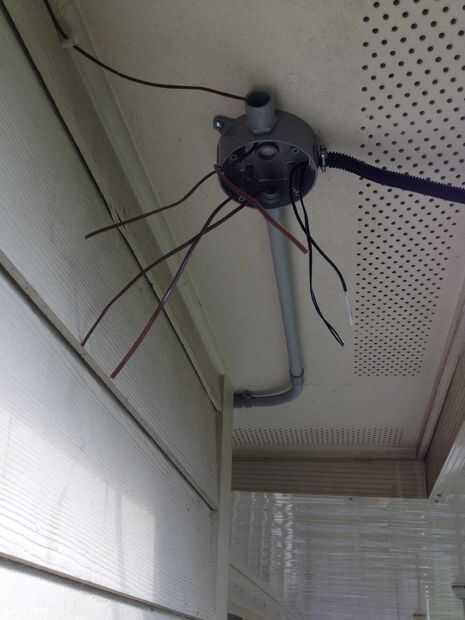

Por lo tanto, me encontré el cable del termostato de la caja de teléfono, los cables del panel solar y tres pares de cables de la caja con la caja de luz de inundación. I había cableado de los paneles solares en paralelo y conectados a un único par de cables de alimentación a la caja de control. Entonces, el teléfono de alimentación caja de los cables y cambiar de pierna para la luz de inundación hasta la caja de control con cable de termostato.

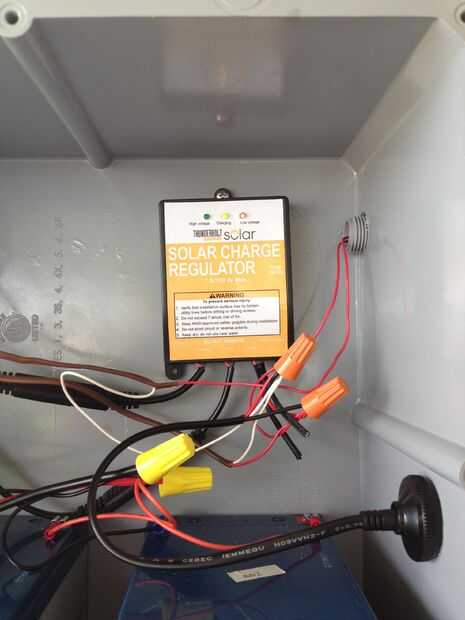

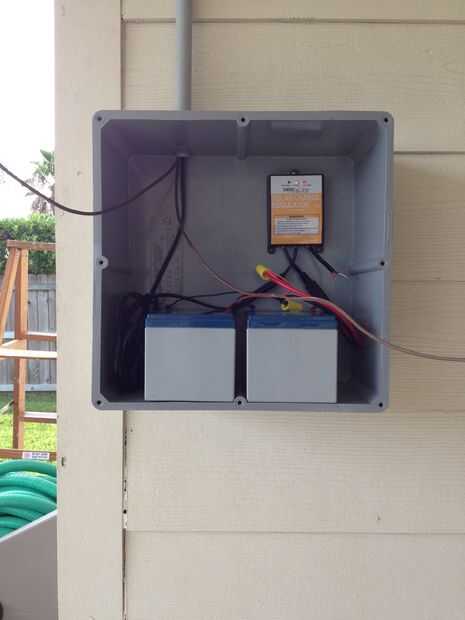

En el cuadro de control, alambré las baterías en paralelo y al conector de batería del controlador de carga. A continuación, os adjunto el cable de 2 conductores de los paneles solares al conector SOLAR del regulador de carga. Y por último, la caja de los cables del teléfono y la pierna del interruptor para la luz de inundación al conector de carga del controlador.
Importante: Asegúrese de que usted mira la polaridad en las conexiones de estos como debe hacer siempre con corriente continua.
También es importante: no sé si es una anomalía o no, pero el controlador de carga de carga de Puerto he comprado tiene la polaridad al revés en un par de las conexiones. Asegúrese de que la luz de LEDs al conectar baterías y paneles solares para asegurar la polaridad correcta.
Actualización: he añadido un fusible en línea entre el cable de carga (+) de controlador de carga y la línea de teléfono en caso de que alguien se conecta una carga demasiado pesada.
Actualización: debido a la gran cantidad de sugerencias (y unas cuantas advertencias directas) con respecto a mi elección de un enchufe de 110 voltios para la toma de corriente, decidí agregar algunas salidas opcional de 12 voltios para el proyecto. Pasos 1 y 3 para detalles, véase.
