Paso 3: Utilizando un potenciómetro para activar un LED
En este ejemplo, va más en profundidad con entradas y salidas. Vas a enviar el valor del potenciómetro a la Arduino asignando pin analógico A0 como entrada. Una entrada analógica enviará el Arduino un número entero entre 0 y 1024. En el código, un "si declaración" se utiliza para indicar el Arduino que si obtiene el valor de la olla por encima de cierto valor, entonces el pin LED para un estado alto (encender). De lo contrario, se apaga.

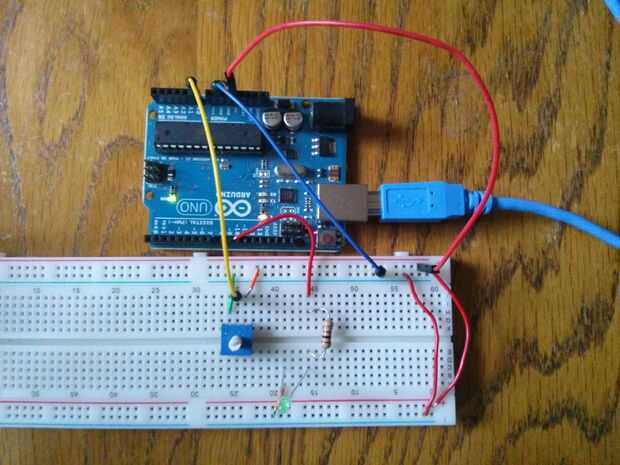

En este ejemplo, el LED está configurado de la misma manera que antes. Use un puente para ir del pin 10 a una resistencia, luego el ánodo del LED, entonces el cátodo a tierra. El bote también está configurado de manera similar. Tomar un alfiler del lado a 5 voltios (en la foto, tengo el rojo set como un carril de 5 voltios del carril y azul como la tierra) y el otro lado pin a tierra. Un puente irá del medio pin a pin analógico A0.
