Paso 2: Diseño
![]()

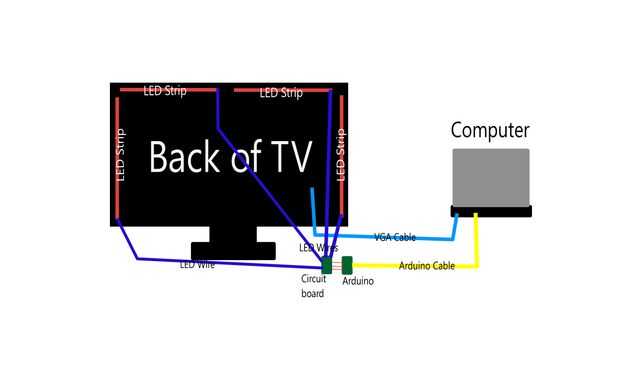

Para empezar permite ver cómo este proyecto se reunirán. Las tiras de LED detrás del televisor mostrará el color general del RGB para una sección específica de la pantalla para esa franja de LED. Hay cuatro tiras de LED en mi instrutable (izquierda, arriba izquierda, arriba derecha, derecha). Cada una de las tiras LED se conecta a la TLC4950 y una fuente de 12v +. El TLC4950 proporciona las tiras de LED con la señal PWM que nos permite controlar el brillo del rojo, verde y azul. Arduino alimenta datos a la TLC4950 que permite el control sobre el LED. Arduino está conectado a un ordenador que tendrá un programa de tratamiento funcionando. El programa será procesar los valores RGB de cada pantalla. A continuación es un cuadro de cómo todo está conectado.
