Iluminación de puerta de coche ambiental (2 / 5 paso)

Paso 2: Cableado electrónica

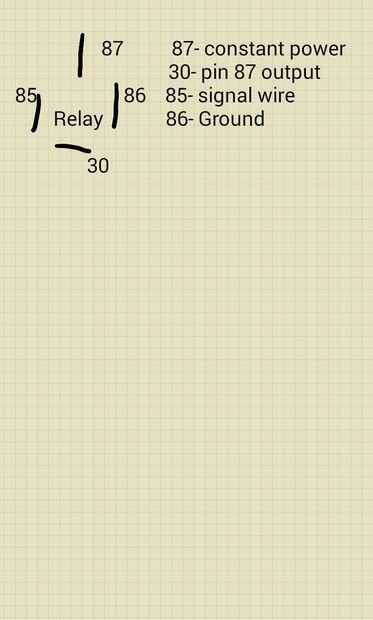

potencia constante de 87
30 - salida del perno 87
cable de señal 85
86-tierra

Mi cableado

87 - batería
30 - positivo (+) 12v inversor
85 - 12v cable luz de estacionamiento
86-tierra

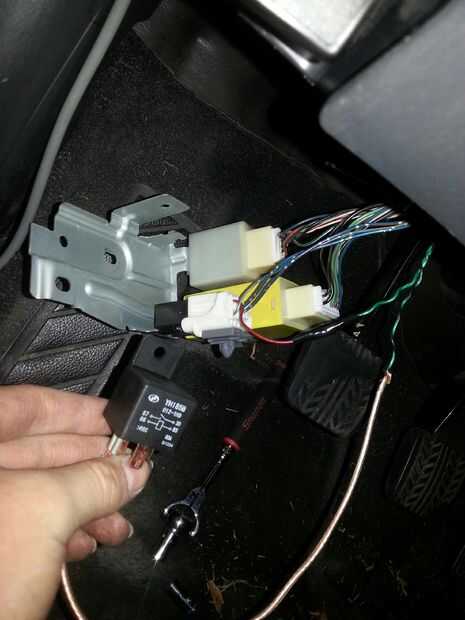

la manera que conectado el relé estaba en relación con los coches luces de estacionamiento

mod de luces de estacionamiento:
http://www.mazdas247.com/forum/showthread.php?123764331-How-to-foglight-mod.-* con-fotos *

el protegido de mazda tiene un cable que es el foglight interruptor hay un cable verde claro y negro... es el cable de las luces de estacionamiento

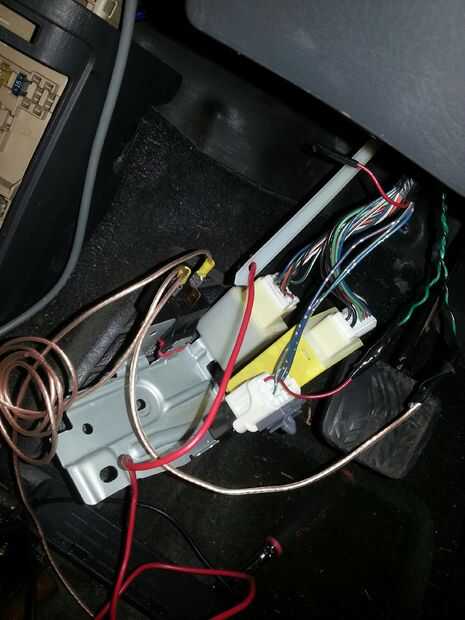

la ubicación de ese alambre es en el panel lateral del foglight interruptor pop allí el alambre

que los cables y añadir a su relevo para el inversor de 12v para el cable de El...
Elija lo que desea activar el relé y colocar en el pin 85 que es el cable de señal tarda sólo 120mA para alimentar un relé
una vez que usted ha averiguado su cable de señal permite iniciar la instalación del cableado y fabricación
