Iluminación de escalera LED NeoPixel Motion Sensor (4 / 6 paso)

Paso 4: La construcción

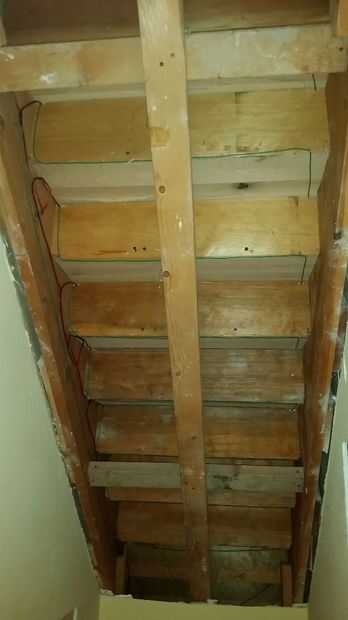

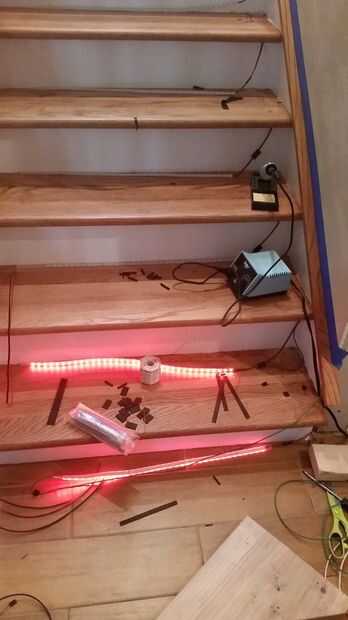

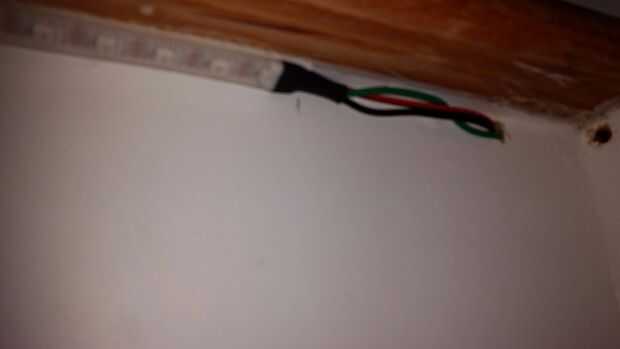

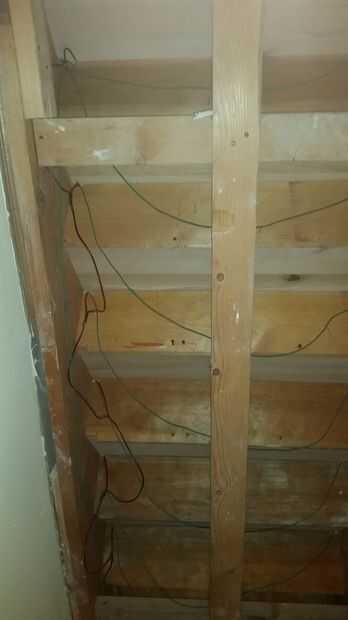

La construcción será única con cada escalera. Tuve que quitar el panel de yeso que cubre la parte inferior de las escaleras para enrutar los cables. Taladré un agujero pequeño en cada lado de la escalera en cada escalera. Esto me permitió enrutar los cables de alimentación y datos por lo que están ocultos. Mientras que el cableado, asegúrese de probar cada escalera y tu progreso para limitar la cantidad de depuración y solución de problemas si un problema se identifica después de la terminación. Solía de encogimiento de calor en todas las tiras le dan un aspecto limpio y profesional. Referencia el paso anterior para el esquema ver cómo alambré cada tira. Hay un total de 15 tiras y cada tira tiene 35 LEDs.

Sugerencias:

  1. Planificar su construcción antes de empezar a hacer cualquier cosa!!! Esto incluye montaje/cableado, etc..
  2. Cada tira reactiva como vas.
  3. Práctica de soldadura.
  4. Previamente puede soldar los cables de cada tira. (Sólo cortar y soldar los cables como subí las escaleras.)
  5. Asegure los cables de manera no son atrapados o corte cuando instale el panel de yeso. (independientemente de las escaleras, cableado limpio será útil en la depuración de más adelante).

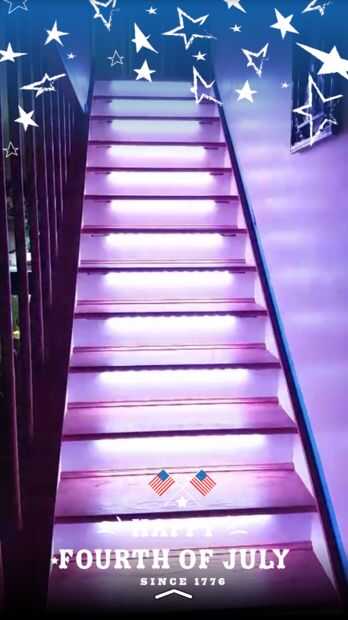

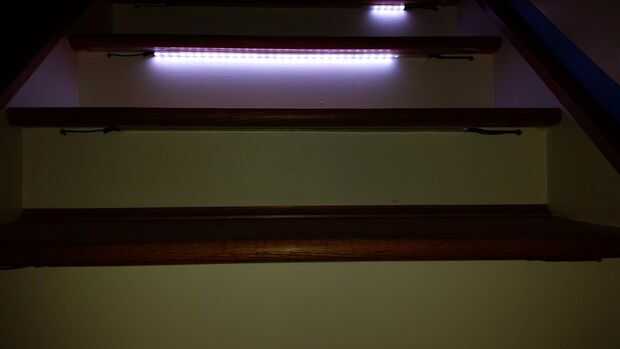

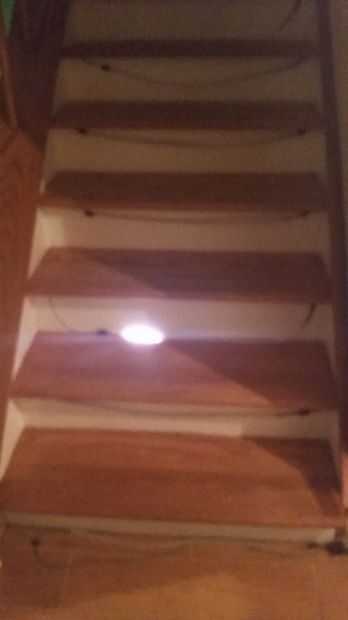

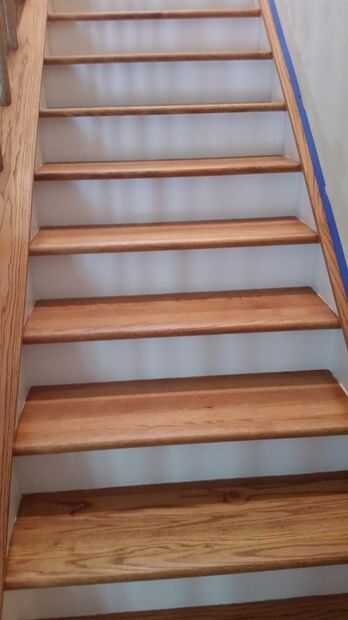

Como se mencionó, cada estructura será diferente por lo que depende de usted cómo desea continuar. Incluí fotos de mi generación en este paso.

Ver el video de la construcción a continuación:
