Paso 2: montaje
Montar la plataforma inferior

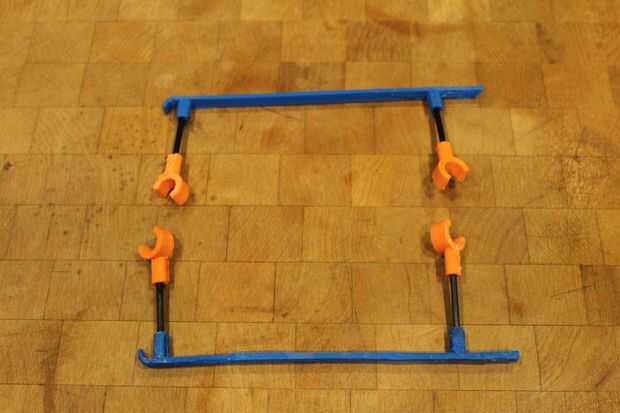

En las fotos te darás cuenta que hay dos tipos de tren de aterrizaje. Empecé con apenas las clavijas rectas como en la imagen en las 3 primeras fotos. Sin embargo, éstos tendían a pop, incluso cuando se pega en. Por lo tanto, he creado un sistema de engranajes similar a patines de helicóptero estándar y funcionan mucho mejor y no será necesario que pegar los ganchos para las barras de carbono. Sólo puede reventarlas y apagar.
También quité la cámara gimbaled debido al brazo de palanca creado por la Asamblea de que la cámara fue rebotando demasiado. Opté por una cámara fija y esto soluciona el problema de vibración de la cámara. Sin embargo, he incluido los archivos para imprimir si desea probarlo.
· Después de la impresión y limpieza su 3D impresión del modelo, estás listo para montar.
Cortar y montar los brazos

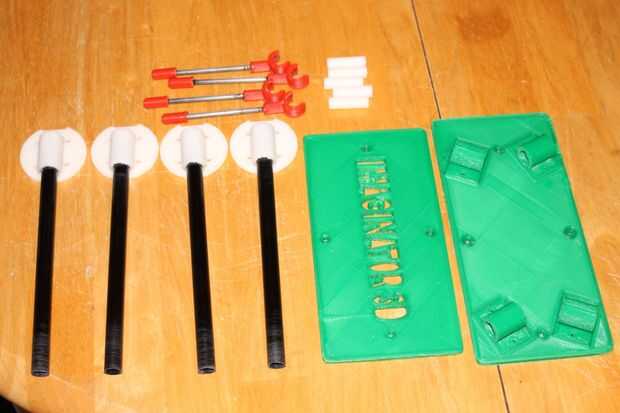

· Corte el tubo de fibra de carbono de 1/2" en 4 trozos iguales.
o puedes hacer que como mucho te quiere. Cuanto más los brazos, más estable será su avión
o el más corto los brazos, el más ágil su arte estará
o exceso en cualquier decisión va a gustar ser perjudicial para algún aspecto de su modelo sea tan grande no puede volar dentro de su hogar o demasiado pequeño y los motores tendrá que trabajar demasiado duro para el modelo de la derecha.
Oh mina corté a 8". Quiero volar en mi casa en días lluviosos, pero quiero tanto estabilidad como puedo conseguir.
· Pegamento CA que el motor se monta en los brazos de fibra de carbono
o Nota: usé CA fina porque mecha a través de las piezas PLA y unen las capas y ayudar a fortalecer la parte, así como la varilla de fibra de carbono para la parte de bonos. Uso un montón
o Nota: Asegúrese de rayar la barra de carbono con papel de lija áspero a pegarse a la cola de CA
· CA pegar los brazos en el marco del fusible

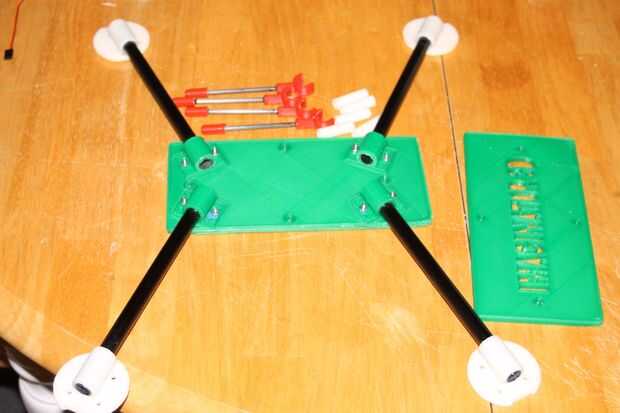

o asegúrese de conseguir todos nivel 4 soportes del motor el fusible de plataformas y de los demás! He utilizado una tabla plana y volteado boca abajo los brazos
o después de las curaciones de epoxy, atornille los 4 bandeja barra se monta en la bandeja inferior con tornillos de #4-40 x 1/2". Asegúrese de utilizar las arandelas en la parte superior e inferior.
#4-40 x 1/2" tornillos y 16 arandelas motor montaje 4 por motor... 24 total
Montar plataformas juntos
· Utilice los 4 espaciadores y el 4 #6-32 x 2 pulgadas tornillos y arandelas para fijar la bandeja superior e inferior juntos. Asegúrese de que las monturas de brazo son en la parte inferior.

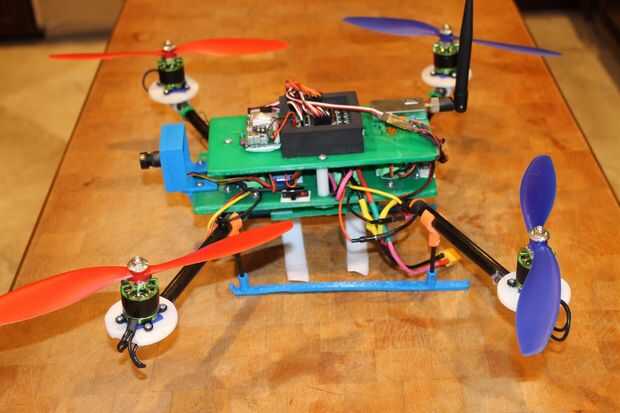

(Ignore los aros del tren de aterrizaje, cambié en el prototipo final)
Instale motores a soportes del Motor
Quizás tenga que limpiar los orificios de montaje del motor para conseguir los tornillos pasan a través
Utilicé tornillos de #4-40 x 1/2" para montaje del motor 4 por motor... 16 total. También usé un cojín caliente del silicio (de cajón de la cocina de mi esposa... espero ella no lee esto, ella todavía está buscando para ellos!) y cortar para caber debajo de cada motor para la amortiguación de vibración.
Salvamanteles de silicona azul... Donación por esposa
Tren de aterrizaje
· Cortar los tubos de fibra de carbono a 3.5".
· Pegar la parte superior e inferior de cada tubo (CA o epoxi funcionará)
· Pegue los clips en el tubo de carbono de 1/2"(uso pegamento caliente por lo que les puede salvar en caso de choque).
o más aparte que el tren de aterrizaje las piernas la más estable que el modelo estará en el suelo
