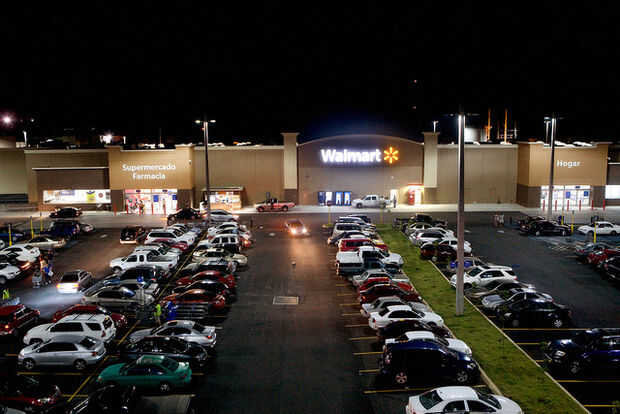

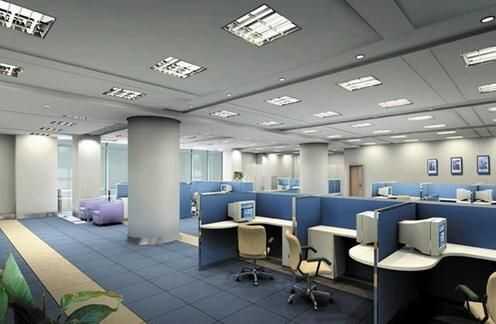

Tubo LED T8 y T5 gozan de una gran popularidad en supermercados, escuelas, oficinas, metro, etc. en la vida diaria, lámpara del LED puede ser aplicada en común plazas. Entonces cómo fabricar LED de luz en la línea de montaje es la clave para los fabricantes de iluminación LED.

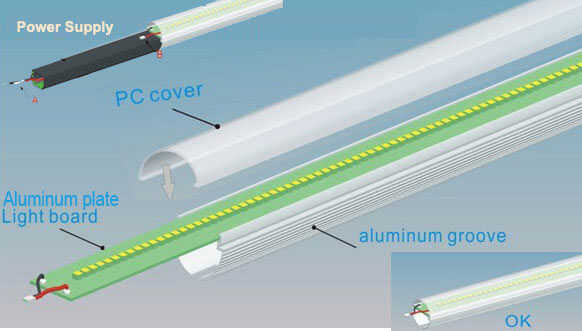

Herramientas / materiales
Fuente de alimentación
Cubierta de la PC
Fuente de luz LED
Aluminio
Tornillos
Métodos / pasos
1 limpiar el tubo de aluminio del tubo del LED T8 y T5
(1) Compruebe si la tubería de tubos de aluminio son tensas y aplanado o no
(2) Utilice el alcohol para limpiar el pegamento de doble cara pegada en el tubo de aluminio, alcohol seco.
(3) una vez finalizada, presione suavemente en la siguiente estación.
2 pegar el panel del LED tubo T8 y T5
(1) Compruebe si donde pega el adhesivo de doble cara es limpio o no
(2) pasta de cinta de doble cara en aluminio planos, asegúrese de que el comienzo y final de la cinta de doble cara quede la pipa plástica, apretar doble cara adhesiva y pegar, evitar burbujas de aire por debajo de la cinta de doble cara, cinta doble cara junto con la sección transversal de dos extremos del tubo de aluminio de corte.
(3) Retire el papel de compartimiento de adhesivo de doble cara, observando si hay una burbuja mientras lagrimeo, luego exprimida del gas en el borde del papel de barrera
(4) después de terminado y empuje suavemente a la siguiente estación.
(5) Compruebe que si se pega el adhesivo doble cara torcida o allí es de burbujas,
(6) rasgar un lado del pegamento de doble cara,
(7) lentamente apriete la placa de aluminio de los tubos (gap 2mm) fijada con adhesivo de doble cara
Pasado el wile de placa de aluminio presionando el borde de la placa de aluminio con la mano, la placa de aluminio entero no debe ser puesta.
(8) después de la autoprueba es OK, empuje suavemente el producto a la siguiente estación.
3. Vuelva a colocar la fuente de alimentación del LED tubo T8 y T5:
(1) Compruebe que si se pega la placa de aluminio torcidos y trabado o no
(2) ponga la fuente de alimentación en el tubo de aluminio de un lado del panel de aluminio impreso con "LED +" "LED-", la línea blanca en un extremo del tubo de aluminio, la inserción de línea blanca más el otro extremo del tubo de aluminio, luego poner la fuente de alimentación en los tubos de aluminio.
(3) con cuidado Presione a la siguiente
4 soldar rojo DC alambre y línea continua negra de LED tubo T8 y T5:
(1) Compruebe si la dirección es constante o el poder está presionando las líneas
(2) alambre soldadura negra con línea roja (es decir "LED +" posición) (es decir "LED" posición)
Como se muestra)
(3) después de terminado, empujar a la siguiente estación.
5 soldadura sostenedor de la lámpara y tablero del PWB del LED tubo T8 y T5:
1 Compruebe si hay soldadura anti, cúspide, soldadura falsa o no para el cable rojo y negro,
2 soldar los empalmes de cable en el centro de la placa (se muestra a la izquierda)
3 después de terminado, empujar a la siguiente estación.
1 tornillo de línea de base de la lámpara de LED tubo T8 y T5:
(1) Compruebe si hay falsa soldadura en la placa soldada con autógena o no
(2) Alinee el cable soldado a la PCB, el agujero y el agujero de enchufe, línea hacia enfrente de la placa del enchufe
(3) Utilice el destornillador eléctrico para chupar y bloquear el tornillo (se muestra a la izquierda)
(4) producto Presione siguiente
2 montar la cubierta de la PC de LED tubo T8 y T5:
(1) Asegúrese de que está bloqueado el tornillo dentro de la tapa y la superficie del cable no está rota
(2) Utilice el trapo con alcohol para limpiar el interior de la cubierta de la PC.
(3) montar el PC limpiada el aluminio de la campana.
(4) Pulse siguiente
3.Assemble sostenedor de la lámpara del LED tubo T8 y T5:
(1) Compruebe si cubren los dos extremos de la PC es tan larga como campana aluminio o 2mm más corto que el aluminio de la campana
(2) doble el cable y poner en los tubos,
(3) rasgar la película protectora en la cubierta de la PC
(4) cubra el grano de la lámpara y alinee los agujeros de tornillo
(5) empuja el producto siguiente
4 Atornille los tornillos de LED tubo T8 y T5:
(1) Asegúrese de que la tapa alinear aluminio orificio del tornillo, si es presionado
(2) poner el tornillo en el agujero de la tapa,
(3) Utilice el destornillador eléctrico para atornillar
(4) Pulse siguiente
5. Pruebe la longitud del LED tubo T8 y T5:
(1) Asegúrese de que todos los equipos de tripulación y allí no es falten
(2) calibración del aparato
(3) enchufe la lámpara en el cuadro de pruebas para probar
(4) observar si el tubo se puede colocar fácilmente en o no; Si no se puede poner en o la brecha es demasiado grande (menos de 3mm), colocados en cajas donde se mantendrá el tubo.
(5) Pulse la siguiente estación.
6 prueba de fuga de LED tubo T8 y T5:
(1) comprobar si el instrumento es 0.50KU, DC, 5.00mA o no
Coloque el tubo en el soporte de la lámpara, parte posterior es hacia arriba, (como se muestra)
(2) Utilice la mano derecha para sostener los palos de alta presión a cerca de los tubos, mano izquierda Presione el interruptor verde, prensa después de dos segundos,
(3) Mostrar la luz verde ilustrar esto producto es aceptable, si es rojo, es NG
(4) Pulse siguiente.
7 eléctrico prueba LED tubo T8 y T5:
(1) Encienda el interruptor de protección (tirón en el "ON").
(2) Conecte las dos líneas de alimentación de AC al final de la cabeza de la lámpara de dos cuadras (hacer que desconecte la corriente antes de conectar)
(3) Encienda el poder (tirón en el "ON"), luego observar si todas las luces son brillantes o no, si algunos de ellos no enciende, NG, si no, apague la unidad, asegúrese de que el medidor de potencia es en el normal gama 9.5 11.2
(4) poner en la caja
8 envejecimiento prueba LED tubo T8 y T5:
(1) ponga el producto probado en el envejecimiento de aviones de prueba por 48H.
(2) de prueba durante 48 horas más tarde, asegúrese de que todas las luces encienden, si cualquier parte no es brillante
NG, si no, OK.
(3) Coloque en el área de empaquetado, listo para el embalaje
