How to Make a PVC Camera Mount Rig and Stabilizer

Cómo hacer una plataforma de montaje de cámara de PVC y estabilizador

Hoy quiero mostrarles cómo hacer una cámara de montaje de PVC. Esta adición simple puede hacer una gran diferencia para aquellos que gustan de usar su cámara.

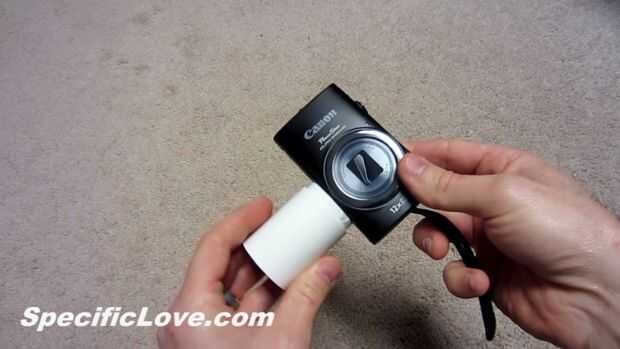

Este montaje de PVC le permitirá conectar su cámara a un montón de diseños caseros de PVC.

[Ver Video]

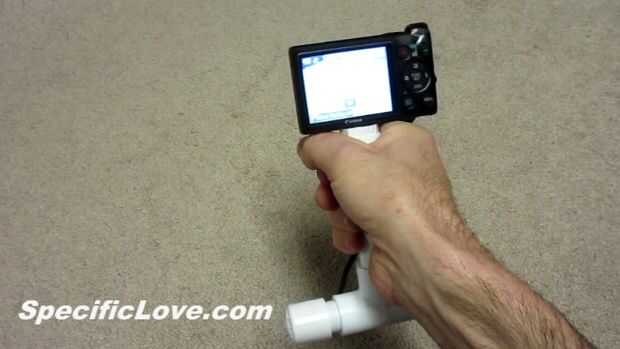

Se conecta a un estabilizador de mano mini es bastante bien equilibrado, pero también puede Agregar peso a la parte inferior si es necesario.

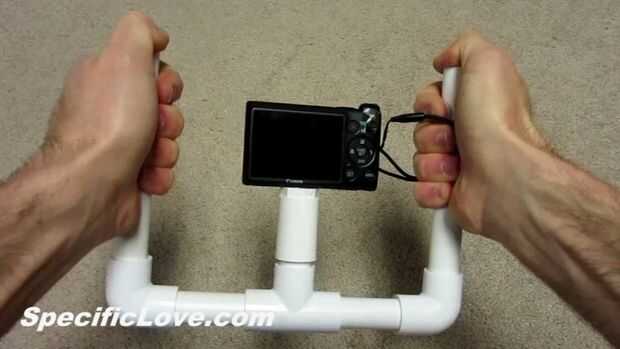

También un estabilizador a dos manos que también facilita la cámara gira alrededor de un punto.

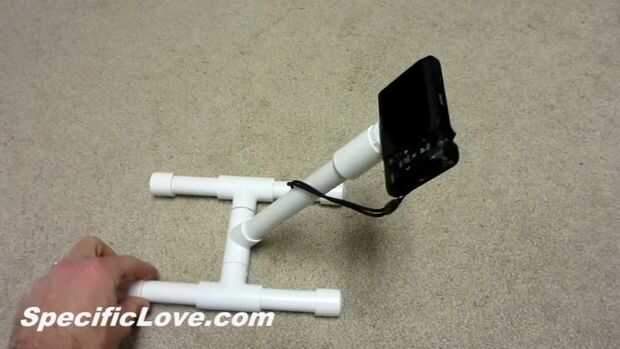

También puede hacer un soporte básico de la cámara o en una barra de apoyo para sus necesidades de filmación.

Las aplicaciones son infinitas.

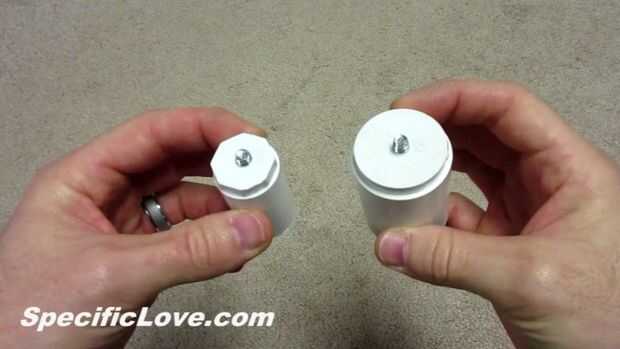

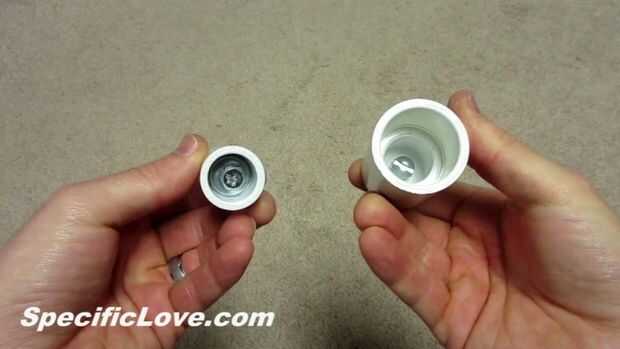

Construí este montaje en dos tamaños; uno para el más pequeño punto y haga clic en las cámaras y para las cámaras DSLR más grandes.

Para hacer el montaje más pequeño, se necesita:

-1/2 pulgadas PVC de acoplamiento

-1/2 pulgadas PVC enchufe

-1/4 pulgada (20 x 1-1/2 pulgada) perno de cabeza hexagonal (o tornillo)

-1/4 de pulgada de arandela de seguridad

-1/4 de pulgada de arandela plana

-3/8 de pulgada arandela plana

-3/16 broca y taladro

-7/16 del zócalo y de trinquete (o plano destornillador)

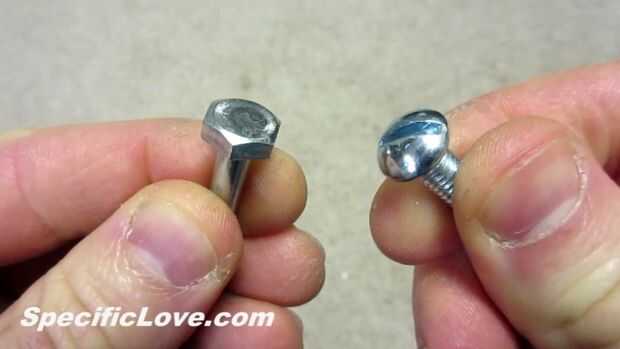

Para este proyecto usé tornillos de 1/4 de pulgada, pero tornillos de máquina funcionará como tamaño de la rosca es el mismo. Los tornillos son un poco más fáciles de configurar pero tanto trabajo una vez gran instalada.

Vamos a construir primero el montaje más pequeño.

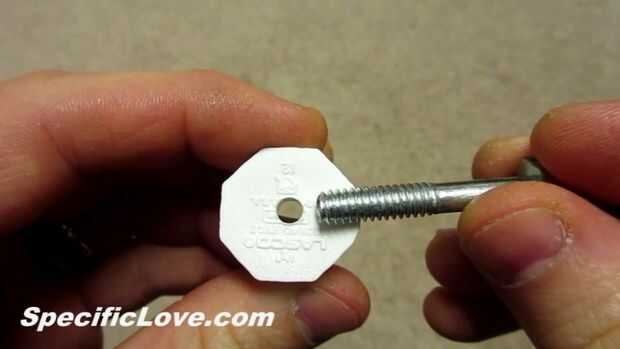

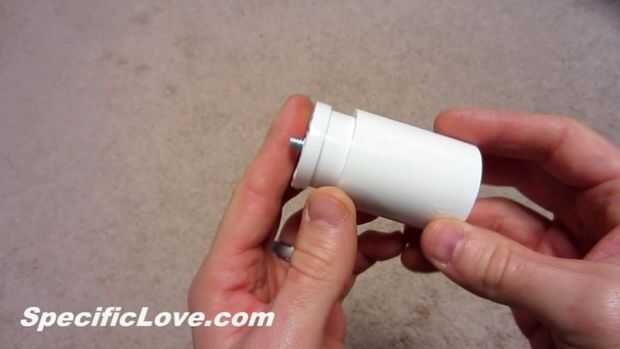

Primero cuidadosamente Marque el centro de la clavija de 1/2 pulgada y un taladro con la broca de 3/16 de pulgada. El agujero será un poco más pequeño que el perno, pero esto es necesario para fijar el conjunto en su lugar. Entonces empujé el enchufe en el acoplamiento hasta que asiente firmemente.

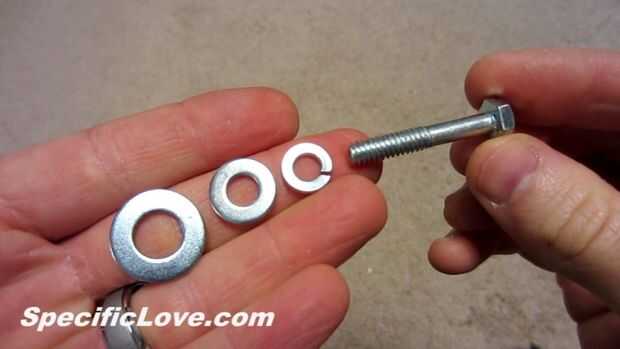

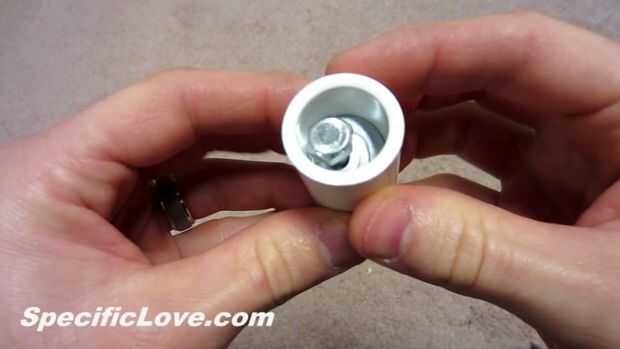

Luego deslice la arandela de cerradura, arandela de 1/4 de pulgada y arandela de 3/8 de pulgada en el perno en ese orden. Luego coloque el perno en el acoplamiento. La arandela más grande debe venir a descansar en el canto interior del acoplamiento.

Atornille el perno en el orificio previamente taladrado. Esto no será fácil porque están haciendo nuevos hilos en el PVC. Si por cualquier razón que es fácil de insertar el perno, el agujero es demasiado grande y no mantendrá una cámara seguro. El perno debe ser hacia arriba de la superficie del tapón o la cámara no se sentará en el Monte.

Una vez que el perno rompe la superficie del tapón, debe tener 3 hilos visibles antes de que endurece. El perno debe ser apretada pero apriete excesivo puede causar el PVC romper.

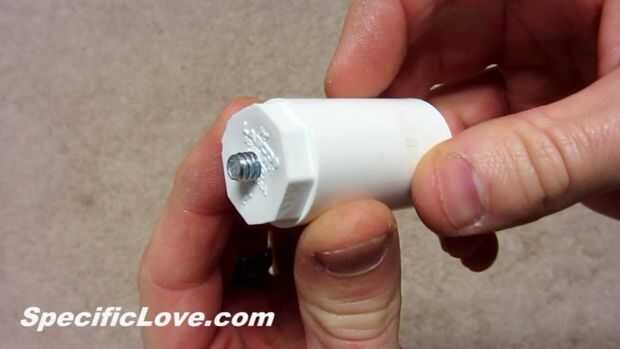

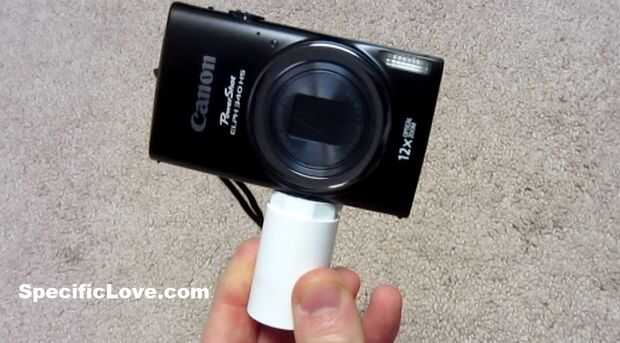

El Monte está ahora listo para usar.

Para el montaje más grande, usted necesitará:

-1 pulgada PVC de acoplamiento

-Enchufe del PVC 1 pulgada

-1/4 pulgada (20 x 3/4 de pulgada) perno de cabeza hexagonal (o tornillo)

-1/4 de pulgada de arandela de seguridad

-Tuerca 1/4

-3/16 broca y taladro

-7/16 del zócalo y de trinquete (o plano destornillador)

El Monte más grande utiliza el mismo concepto básico, pero la construcción es un poco diferente.

Taladre un agujero centrado como lo hicimos en el primer Monte.

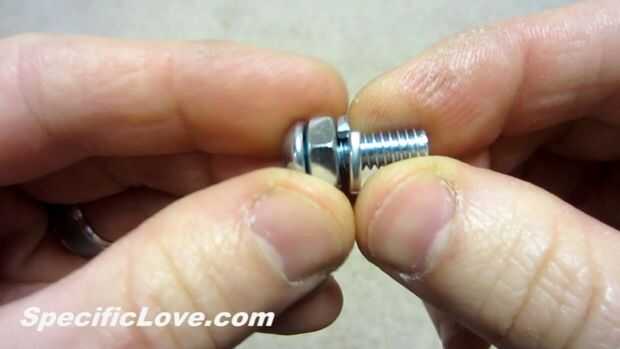

A continuación coloque la tuerca en el tornillo y girar encima de los hilos hasta que haga tope en la cabeza del perno. Debe ser apretado. Deslice una arandela en el perno.

Con la tuerca y la arandela en el perno, cuidadosamente atornillado lo directamente en el agujero del enchufe. Recuerde, se trata de un ajuste muy apretado.

El perno debe fondo con 3 hilos mostrando.

Ahora deslice la tapa completamente en el acoplamiento y está listo para la película.

Si usted desea, siempre puede Agregar algún pegamento o epoxy al perno para mayor apoyo.

Si te ha gustado este proyecto, por favor haz clic en el botón como y díganos qué piensa acerca de él en los comentarios.

Tratamos de hacer un video cada semana, así que asegúrese de que suscribirse para no perder.

Diviértete construyendo.
