Horno solar - con panel solar y revisado para la circulación correcta de aire (10 / 11 paso)

Paso 10: instalación de paneles solares fotovoltaicos

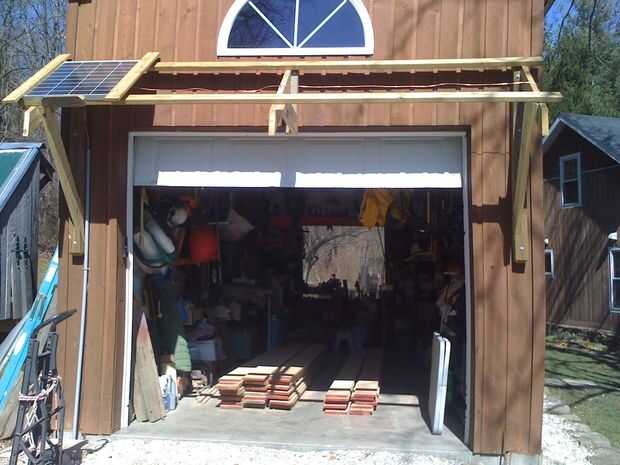

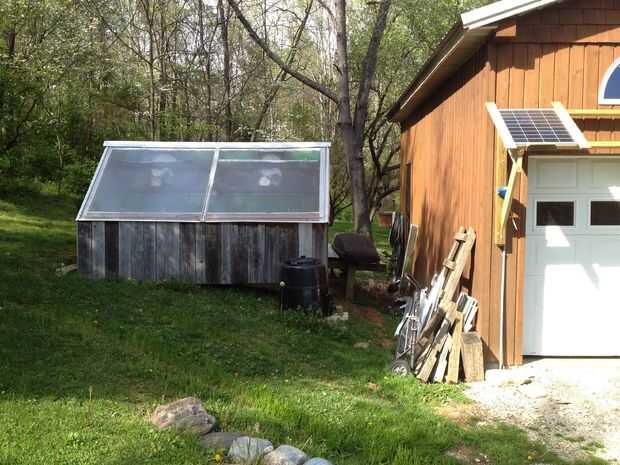

he instalado un panel solar fotovoltaico de 65 vatios para ventiladores motor DC de potencia los dos 2.  El panel solar de los fans y hacer el horno completamente solar.  El panel fue instalado en la parte delantera de la tienda de trabajo para formar parte de un pequeño, techo de toldo.  El ángulo del panel de horizontal es 53 grados nuestra latitud de 38 grados y 15 grados según lo recomendado por el fabricante.  Construí el marco del techo alrededor del ángulo de 53 grados.

Un cable de puesta a tierra se instaló completamente en el marco de futuros paneles.

Fue instalar el cableado desde el panel hacia el horno en conducto plástico enterrado justo debajo de la superficie de la tierra.  Se recomienda 10 trenzado AWG de cobre y tomó algunas búsquedas para encontrar alambre trenzado; mayoría de los proveedores eléctrica tenía solamente cables de cobre sólido.  Usé tira terminal para dividir el poder para los fans de dos 2.  Yo pude han utilizado una "espada de puente" para enviar energía a múltiples terminales, pero esto requiere un pedido especial, por lo que fabricar un puente con el cableado sobrante.

Hay ninguna batería u otros controles en el sistema eléctrico solar.  El panel está conectado directamente a los fans a través de la regleta.  Los fans sólo tiene que ejecutar cuando el sol golpea al colector solar y calentar el aire.  La operación del horno es controlada automáticamente y naturalmente por el sol.  Bob en la energía del viento de Kansas recomienda este cableado configurado.  Los ventiladores giran a gran velocidad en un día claro y soleado.

Basado en tamaño de ventilador en la siguiente fórmula de "Woodweb - selección de ventiladores para un horno Solar"    Caudal en cfm de aire = área del espacio entre la madera * 125 ft / min + 50% por fugas.  Con una alta estimación para el volumen de la madera, calculé aproximadamente 1000 cfm por ventilador.  Los ventiladores fueron comprados de energía eólica de Kansas; el propietario, Bob, es un gran recurso.

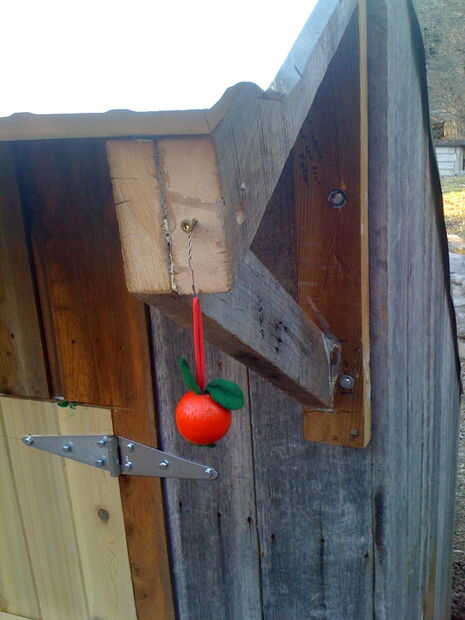

PS. he instalado también una cubierta metálica corta al refugio que el ventilador motores para que los motores podrían colocarse fuera de la caja caliente.  Atornilladas secciones de cubierta metálica soffet material para hacer el techo.  El adorno de Navidad colgando del lado corto es un recordatorio visual para no correr en el techo.  Seguridad primera aunque este paso es el siguiente a la última en este Instructable.
