Paso 2: módulos
Hemos desarrollado 3 módulos, con las placas Intel Edison.

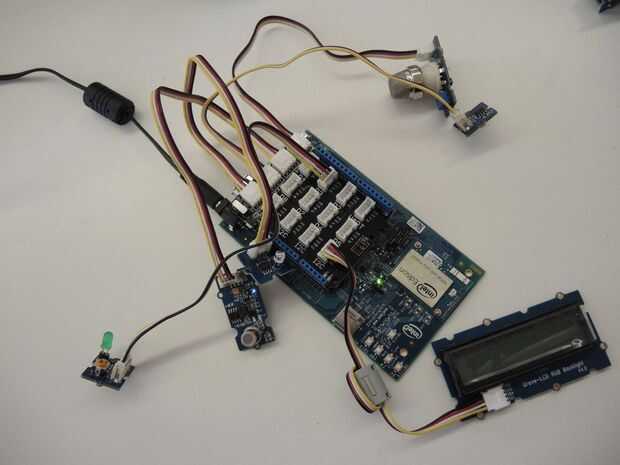

El primero es el módulo central, interior. Esto incluye los siguientes sensores:
- Temperatura
- Luz
- Calidad del aire (gases nocivos, como monóxido de carbono, alcohol, acetona, diluyente, formaldehído y así sucesivamente)
- MQ2 (H2, LPG, CH4, CO, Alcohol, humo o gas propano)
- Aire polvo

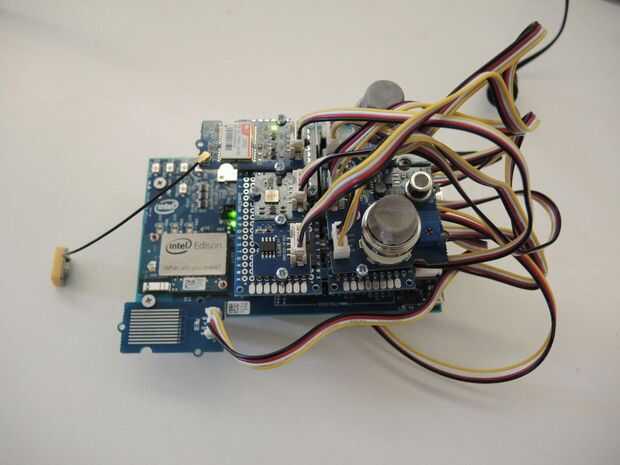

El segundo es el módulo al aire libre, la estación meteorológica. Está compuesto por:
- GPS (para geolocalizar la información de tiempo)
- Temperatura y humedad relativa
- Luz
- Calidad del aire (gases nocivos, como monóxido de carbono, alcohol, acetona, diluyente, formaldehído y así sucesivamente)
- Aire polvo
- MQ2 * (H2, LPG, CH4, CO, Alcohol, humo o gas propano)
- MQ5 (GLP, gas natural, gas ciudad)
- Sensor de lluvia
- Índice UV

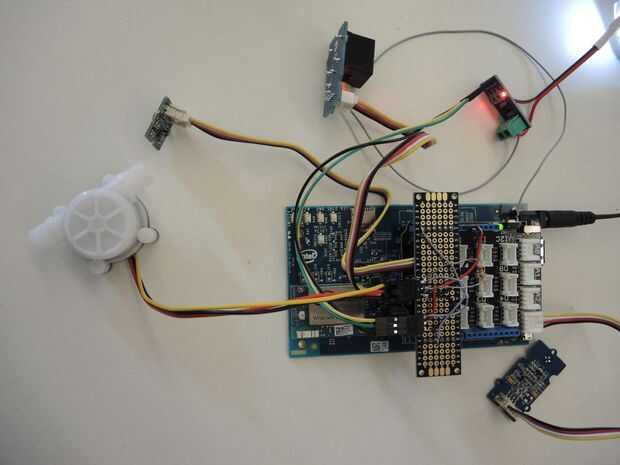

El tercer módulo es un ejemplo de módulo de seguridad y automatización. Hay:
- Relé (para encender o apagar un dispositivo, tal una lámpara)
- Sensor de corriente (para medir el consumo de energía)
- Sensor de flujo de agua (para medir el consumo de agua de la casa)
- Acelerómetro (para sensores de puerta o ventana de abrir o romper el intento de
- PIR (para detección de presencia humana en la sala)
Obviamente todas las funciones que se muestra en este último módulo pueden ser separados y replicados en más módulos, ubicados en la casa.
Módulos poco, podría hacerse también mediante el uso de un microcontrolador sencillo con el módulo de wifi, en lugar de muchos tableros de Edison.
