Paso 3: Configurar el archivo en Otherplan
- En Otherplan, haga clic en importar archivos y seleccione el archivo HelloWorld.nc que descargó.

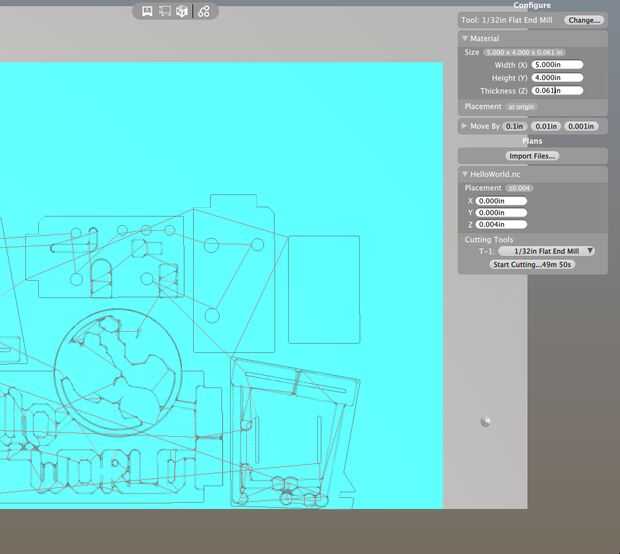

- Usted verá una versión renderizada del archivo aparecen en la cama de mecanizado en Otherplan, y el nombre del archivo debe aparecer en el lado derecho de la pantalla con algunas opciones y los botones de abajo. Las dimensiones material no han establecido todavía, sin embargo, para que mientras que el archivo aparecerá en la parte superior del material, aún se vea extraño.

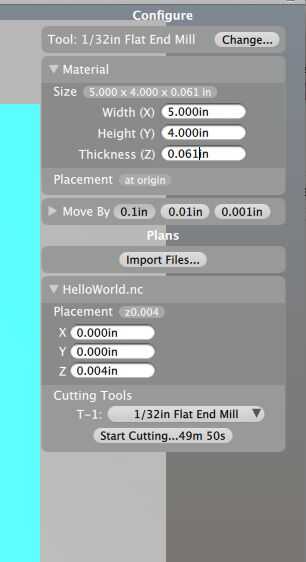

- En el lado derecho de la pantalla, verás la columna de configuración, que se hace de menús expandibles como herramienta, Material y moverse por, seguido de un botón importar archivos.
- Ampliar el Material flecha y haga clic en las dimensiones predefinidas. Deben expandirse hacia fuera y proporcionar los campos editables para que introduzca las dimensiones de la PCB de la FR-1 en blanco. (Asegúrese de que Otherplan es para ver las unidades que gustaría trabajar con el uso de vista > Mostrar unidades en pulgadas/mm.)

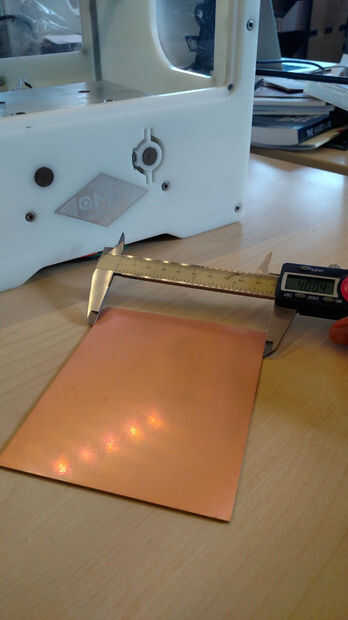

- Usa sus pinzas para medir la anchura y la longitud de su material. Introduzca el ancho como el valor de x, la longitud que el valor de y y el grueso como el valor de z.

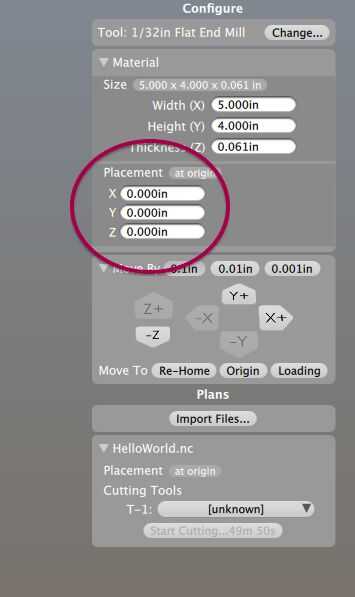

- En el bar la colocación directamente debajo del valor de z para la dimensión material, entrar en.003'' (0.076 mm) en el campo z del desplegable de ubicación. Esto elevará el plan.003'' (0.076 mm) para compensar el espesor de la cinta debajo de la.
- Ahora, en el panel para el plan de que importados, seleccione la herramienta que vas a utilizar para cortar la placa de circuito. Debe coincidir con la herramienta seleccionada en el código de G, que, en este caso, es una fresa plana de 1/32 ''. Usted puede decir abriendo el archivo de código de G de un buen editor de texto, la herramienta se llama a la derecha en la parte superior. Generamos este G-code mediante la exportación de la otra versión de Otherplan disponible en nuestro sitio, pero usted puede generar código de G quieras (más sobre esto en nuestra Guía de apoyo de flujo de trabajo de proyecto básico).
Su archivo está listo! Procede a la configuración de herramientas.
