Esto le llevará a lo que sería un modelo complicado y convertirla en un modelo coherente que nos permitirá a manivela diseños de librería con increíble facilidad. Una vez haya completado este tutorial, puede tomar el modelo de librería y a tu gusto cambiando la construcción para adaptarse a sus métodos de construcción. Entonces tienes una plantilla reutilizable para el diseño de librerías.
Usted necesita tener una copia del programa de hoja de cálculo de Microsoft Excel en su computadora. Utilizamos versiones de Excel 2000 y 2003 con Alibre y los Estados de documentación que también trabaje en Excel XP y 2007... Es necesario instalar el Alibre Add-In para Excel utilizando la información en la página 220 de la guía de usuarios Alibre Diseño 9.2.
Puedes manejar múltiples piezas y conjuntos en Alibre con Excel, como la información que Alibre se vincula a la hoja de cálculo se almacena en los datos de parámetros dentro de los archivos de Alibre. Si exporta un parámetro desde el Editor de ecuaciones, puede ver el enlace a la información externa. No se puede cambiar esta información internamente para Alibre, pero usted puede volver a vincular nuevamente a la hoja de cálculo de Alibre si es necesario. Esto es útil si desea guarda el modelo en una nueva ubicación y apuntar a una nueva copia de la hoja de cálculo o una hoja de cálculo nueva todos juntos.
La interfaz dentro de Excel sólo permite especificar la información de enlace externo dentro del archivo de Alibre y la hoja de cálculo tiene antecedentes de lo que se ha ligado. Mientras que puede manejar múltiples archivos de Alibre con una sola hoja de cálculo, puede ser solamente una hoja de cálculo especificado para un parámetro en particular. Sin embargo se puede especificar una hoja de cálculo diferentes para otro parámetro si usted tiene una necesidad. También puede manejar varios parámetros de la misma célula de la hoja de cálculo, y usted puede seleccionar los parámetros múltiples para conectar al mismo tiempo (ver Guía del usuario).
Al utilizar el Add-in dentro de Excel, compara el archivo de Alibre que selecciona con los valores en la hoja de cálculo (basado en la asignación de celular dentro de Alibre). Si se encuentra una diferencia, el botón aplicar se activa, y pulsando el botón aplicar, los valores en la hoja de cálculo se aplican a los parámetros enlazados en Alibre. Tenga en cuenta que se trata de diseño de la 'Hoja de cálculo orientado', donde la hoja de cálculo puede 'drive' valores en Alibre. Es una transferencia de 'ida' de la información y no un 'link' a entre Alibre y una hoja de cálculo. Es un método donde se puede actualizar un valor dentro de Alibre externamente. El concepto es que el usuario sólo necesita trabajar con una interfaz simple columnar (también conocido como hoja de cálculo Excel) fácilmente manipular los datos que determina las características del modelo Alibre.

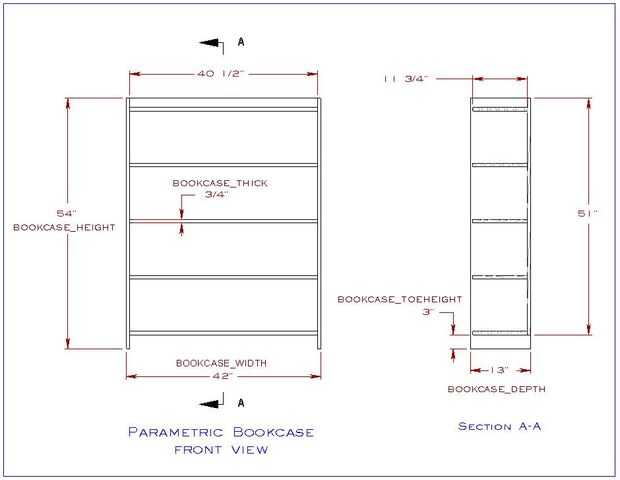

Ahora vamos a crear una hoja de cálculo que los valores de nuestros 5 parámetros definitorios que determinan las características de nuestra biblioteca paramétrica. Para todas nuestras piezas y el montaje de estante para libros así.
