Hiro Hamada Papercraft casco (2 / 3 paso)

Paso 2: Color de corte de láser Pepakura

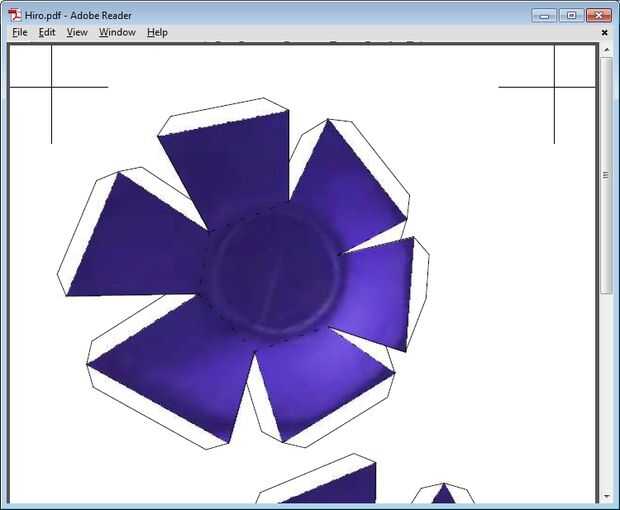

Para obtener los datos de Pepakura utilizo una impresora PDF como Bullzip PDF. PDF es un formato de datos útil porque conserva datos raster (las imágenes reales) y la ilustración vectorial de las líneas que se te corte a lo largo. Imprimir un conjunto de piezas utilizando una impresora de color normal e impreso en tarjeta fina, esta es la tarjeta que voy colocando bajo el láser para el corte.

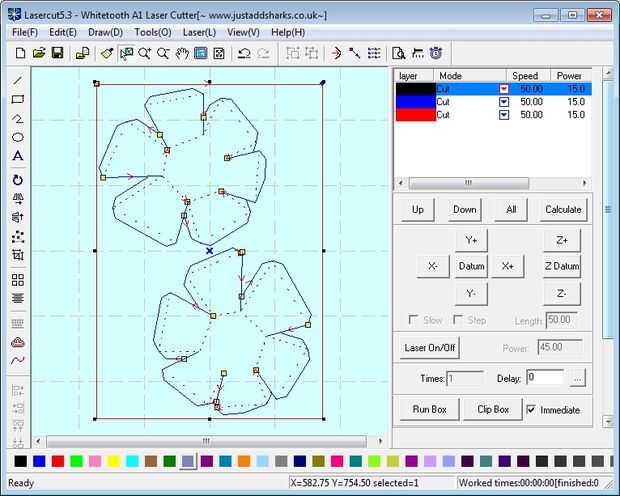

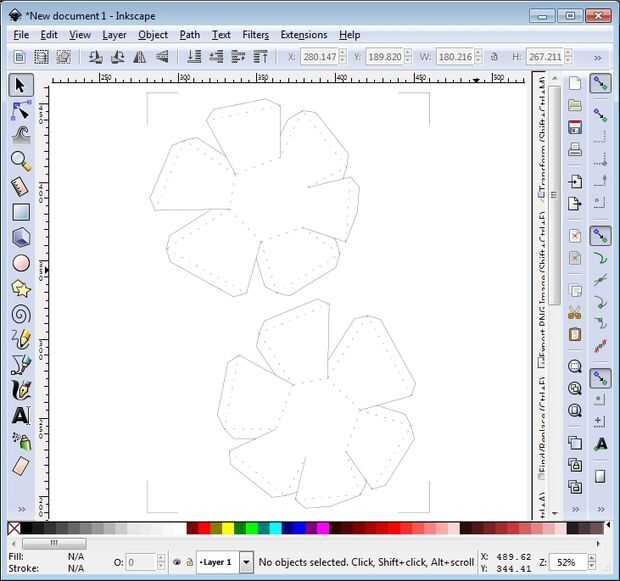

También abrí el PDF en Inkscape, esto me permitió eliminar las imágenes raster y volver a guardar el archivo como DXF para importar en el software de corte de láser. Una vez que se convirtió en el nuevo formato lo abrí Lasercut 5.3 y ajustes apropiados seleccionados para el cartón de la corte.

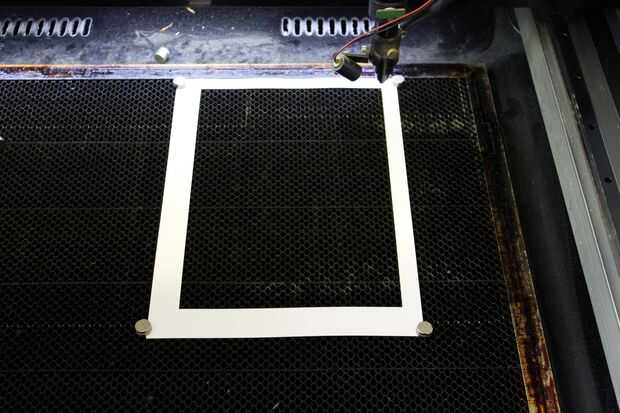

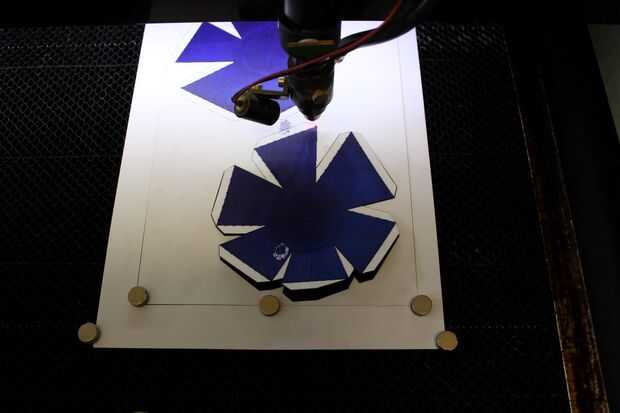

El difícil paso es alinear la impresión de color hacia fuera con el cortador del laser, es muy difícil alinear el láser con una pieza existente por lo que el truco es que el láser muestran dónde poner la pieza de trabajo. Hay marcas de registro en cada una de las 4 esquinas de las impresiones PDF, éstos se pueden utilizar para calibrar manualmente el láser. Midió la distancia entre estas marcas y corte un agujero en una hoja de la tarjeta que estaba pegado a la cama láser. Cortar cada una de las hojas impresas hasta el mismo tamaño. Las impresiones son ahora del mismo tamaño que el agujero y el agujero le muestra exactamente dónde poner cada una de las impresiones.

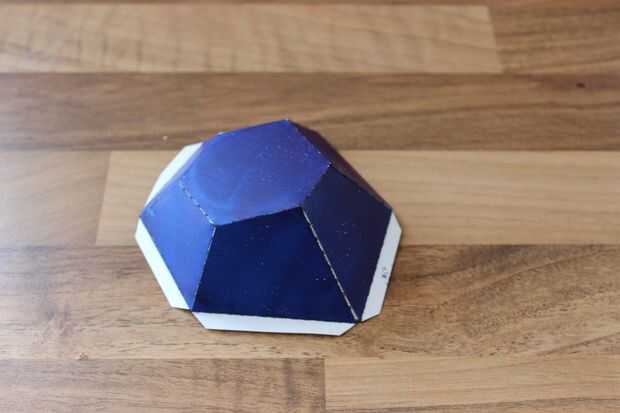

El láser corta cartón muy rápidamente (50mm/s en mi caso) 20 minutos más tarde todas las piezas estaban tan cortado y listo para montar.
