Paso 2: Conexiones y trabajo

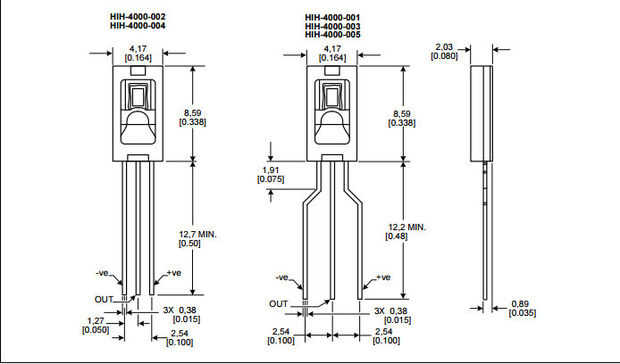

Fui a través de la hoja de datos y tiene el pin out del sensor.

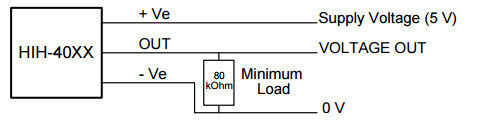

Necesita una carga de mínimo 80k que usé una resistencia de valor 100 k.
La resistencia está conectada entre la salida y tierra.

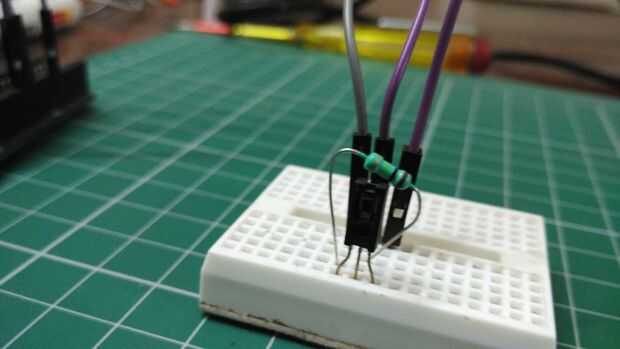

Conectar al arduino
+ ve terminal a 5v
-ve terminal a tierra
Resistencia a tierra y salida
salida analógica 0
De trabajo

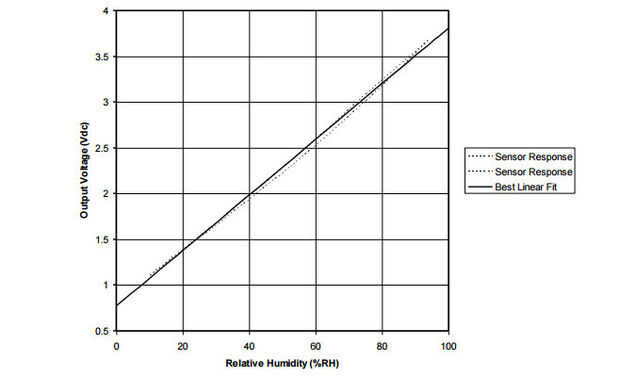

El sensor de HIH4000 da un voltaje de salida que es lineal a la humedad relativa, si vemos el gráfico vemos que la it comienza 0,6 v con 0% de humedad relativa y aumento linealmente a 3.8 el 100% de humedad relativa.
