Hidráulica de la araña (2 / 6 paso)

Paso 2: Diseño de nuestra catapulta

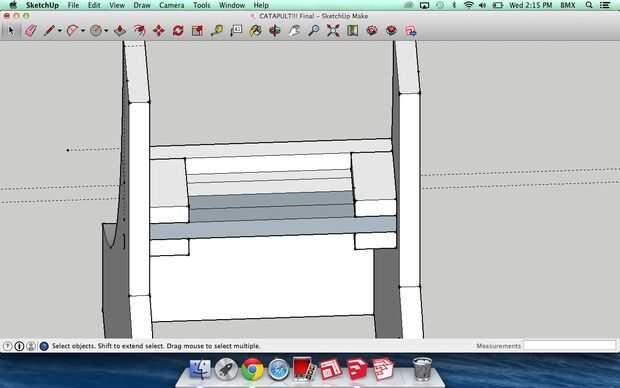

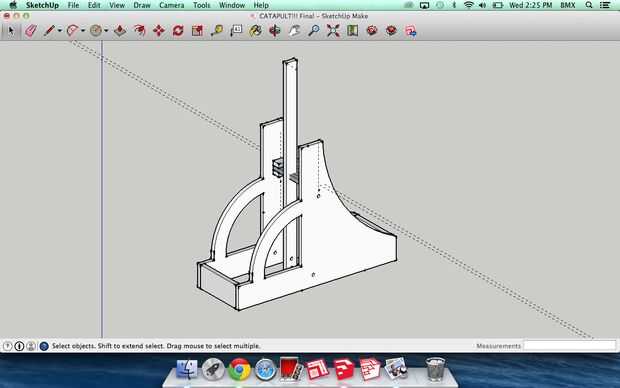

Utilizamos Sketchup para el diseño de nuestra catapulta. Hemos hecho quince piezas en total. Nuestras primeras piezas fueron dos lados idénticos para apoyar la catapulta. Estos lados eran dos pies de alto, dos y medio pies de ancho, con un espesor de.75 pulgadas. El frente de estas piezas curvadas hacia abajo desde el punto más alto en el medio. Un arco que alcanza en el punto medio en la parte posterior sirve como guía para nuestro brazo de lanzar. Las piezas siguientes fueron dos idénticos 9" por 4" de. 75" rectángulos. Estas piezas separaron a los lados y añadir soporte en la parte delantera y trasera. Nuestro brazo que era un 3' por 2" de. 75" rectángulo que planeamos para sujetar directamente entre los puntos medios de las piezas laterales. Decidimos diseñar el brazo de parada (la barra que detiene el brazo de lanzar y determina el ángulo en el que el proyectil sale de la catapulta) para ser ajustable (ver primera imagen). Las cuatro barras horizontales pueden ser deslizadas en y hacia fuera entre las dos barras a ambos lados para cambiar el ángulo en que se detiene la lanza los brazos. Las barras más eliminar, mayor será el ángulo del brazo de lanzar. La segunda foto es una imagen completa del diseño SketchUp de nuestra catapulta.
