Este es un proyecto simple que hice como parte de una caza del tesoro que había organizada por nuestro profesor de informática Sr. M. Vamvakaris y tuvo lugar en la junior high school donde estoy trabajando como profesor de Ciencias.

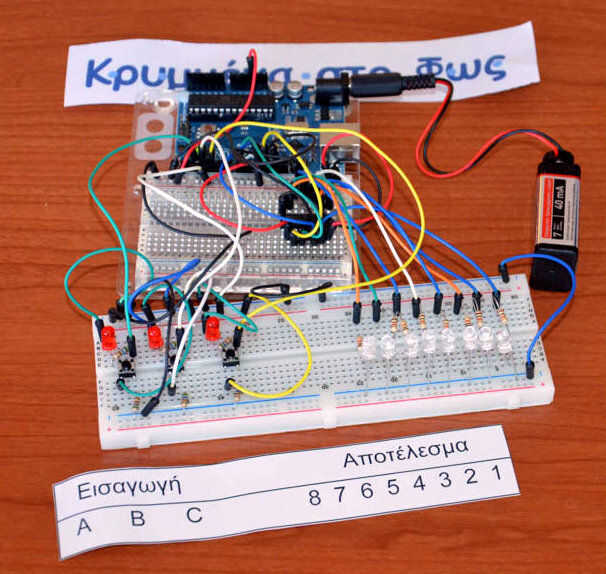

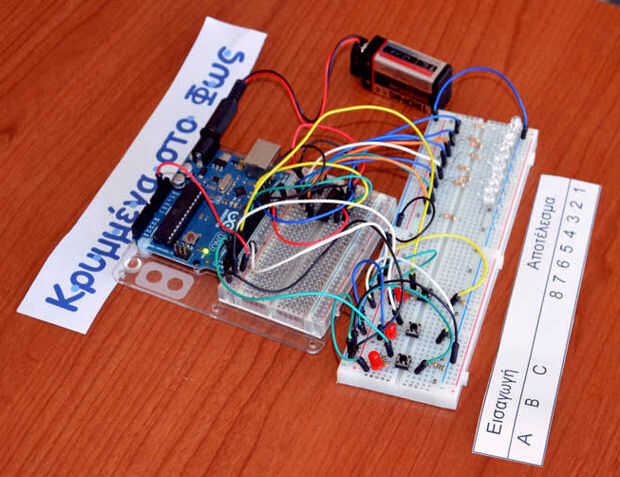

Hay 8 leds de IR por un registro de desplazamiento 74HC595. Empujando uno de los botones A o B o C el arduino envía un número para el registro de desplazamiento que se traduce en binario y enciende los leds de IR correspondientes. Los estudiantes ven pulsando los botones que se iluminan los leds rojos cerca de los botones pero por supuesto que no pueden ver la luz de la ir

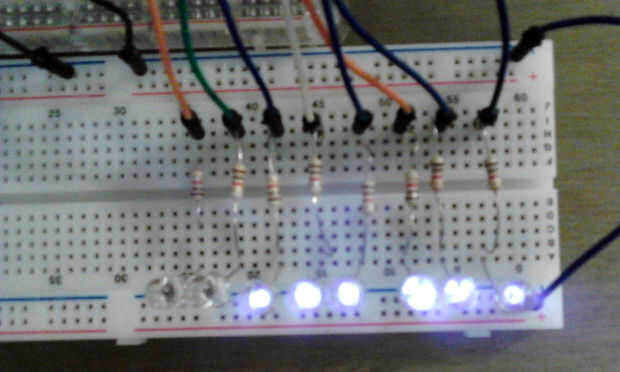

Les dijimos que algo estaba oculto a la luz y que los 8 leds ir Ellos sabían de las lecciones de ciencia que pueden "ver" la transmisión de IR con una cámara de teléfono (no una buena calidad uno como el iphone que tiene un filtro IR) así que lograron ver los leds IR, calculados a partir de binario a decimal, encontraron los tres números, suma y desbloqueado un bloqueo numérico de 3 dígitos para obtener la pista.
Lo que usted necesita
1 x arduino o cualquier MCU compatible
2 x gran breadboards
1 x 74HC595 shift register
8 x IR led
8 x 1KΩ resistencias para los leds IR
3 x led rojo
resistencias para los leds rojos de 3 x 560Ω
botones x 3
3 x 560Ω baje la resistencias de los botones
