Hi-Fi DIY: Vintage receptor reparación y modificación (3 / 6 paso)

Paso 3: Reemplazo de condensador

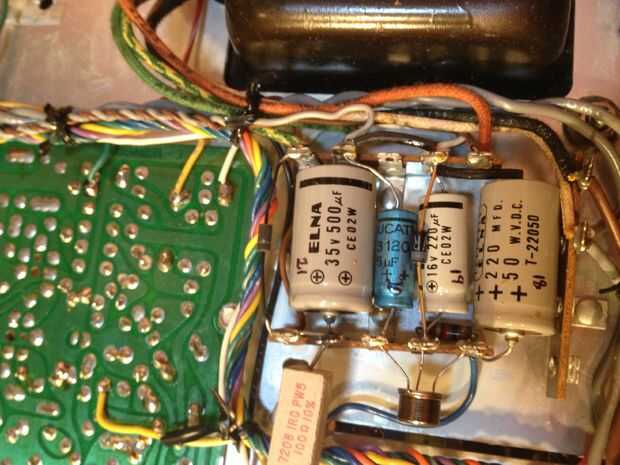

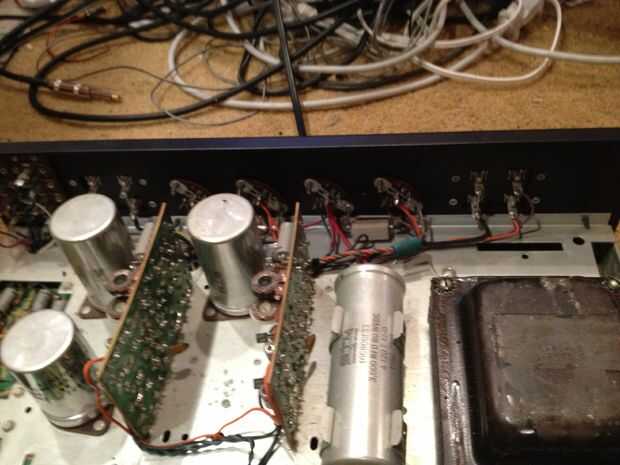

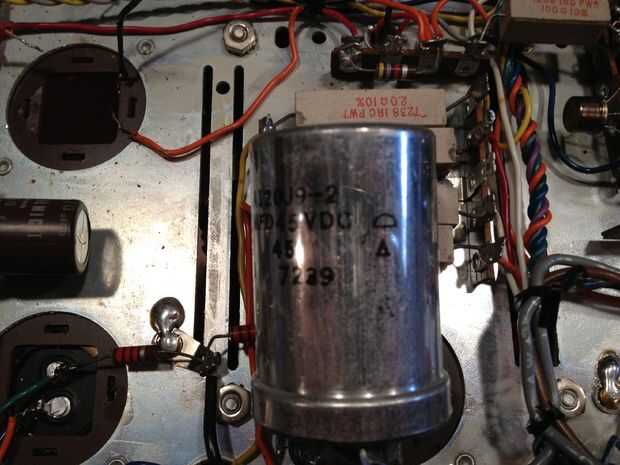

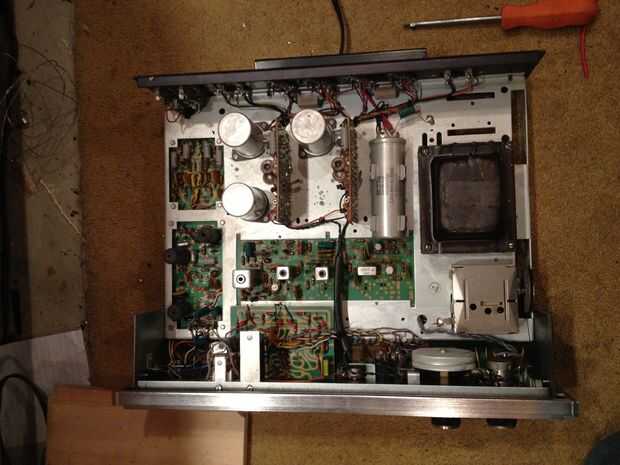

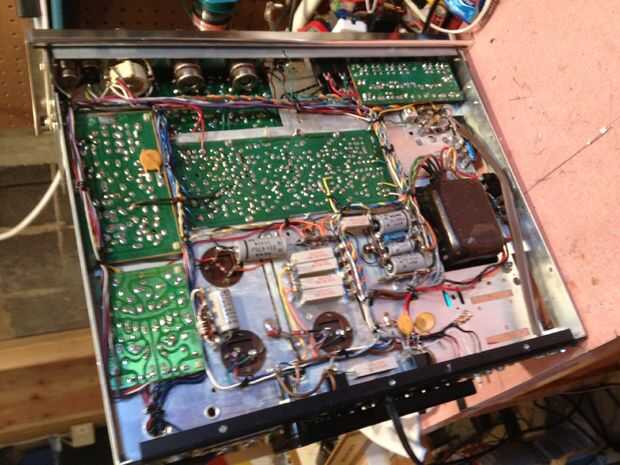

Más olvidada por los recién llegados a audio vintage se trata de los condensadores. Pero un condensador malo tiene el potencial de fallar catastróficamente, como demostrará una búsqueda rápida en YouTube. Pero con los receptores de la época, fueron construidos para ser reparado y utilizado indefinidamente, para que reemplazo de condensador es bastante fácil. Primer paso es abrir el receptor y tener una mirada alrededor. Maravillarse con las técnicas de construcción vintage y entonces comenzar la numeración de los condensadores. Haga una lista de todos los condensadores, con sus números y valores, porque hará más fácil ordenar reemplazos. Mientras estás en el receptor, también marca la polaridad del condensador directamente en el circuito. También, tomar nota de las marcas de condensador y puede diseñar. Muchos de los grandes condensadores de valor, a menudo etiquetado como "grado de computadora" son dos capacitores en uno, donde los dos cables en la tapa son de hecho positivas y puede un terreno común. Ambas tapas son generalmente el mismo valor, aunque esto no es siempre el caso. Los valores de cada tapa se enumeran por separado con un D o un triángulo entre ellos.
En cuanto a donde para sus condensadores, hay uno sólo un lugar puedo recomendar, debido a su selección, servicio y precios, y piezas de conexión. También tienen muchos otros componentes de audio de reemplazo, pero mantienen un amplio stock de muchos condensadores de audio grado que son difíciles de encontrar en cualquier otro lugar. Y como a que tipo de condensador para... eso es una zona de preferencia y acalorados debates. El cielo el límite con precios de condensador, y de muchas personas no quieren comprar los condensadores más caros. Alguna marca recomendada por su calidad de sonido y precio son:
Elna Silmic II: dice que tiene muy claro, lisa medios y agudos y bajo fuerte. Algunos se sienten que el bajo sin embargo puede ser poco realista. Este es mi recomendado: condensador.
Nichicon Muze Kz: dice que es relativamente neutro en tono y con gran claridad. Algunos dicen que los agudos pueden ser ásperos.

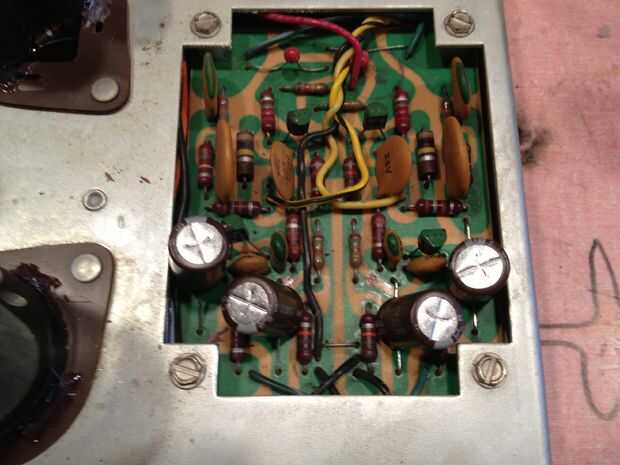

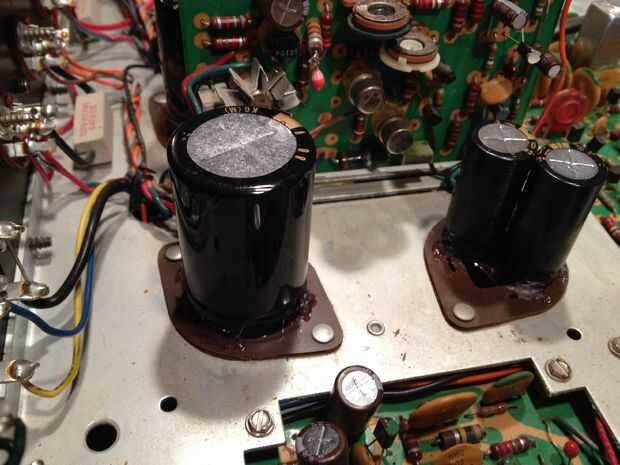

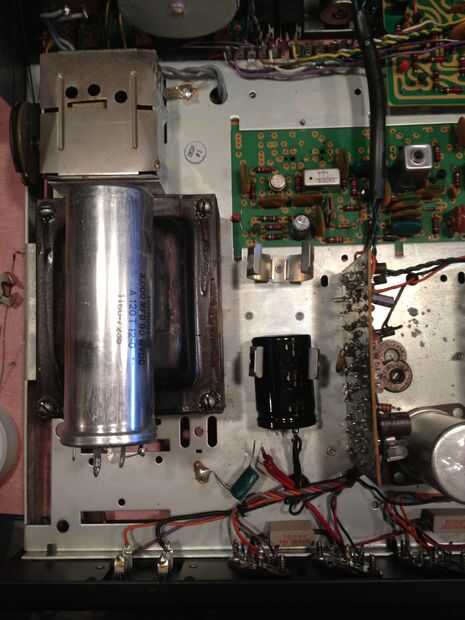

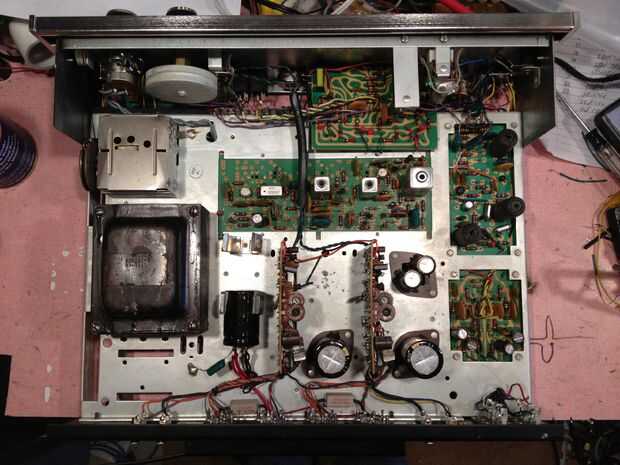

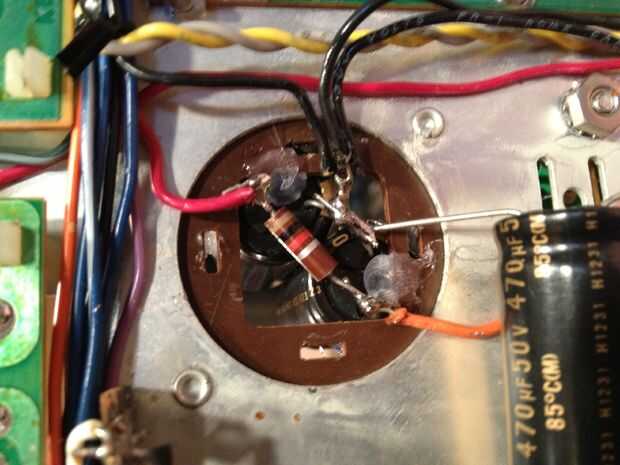

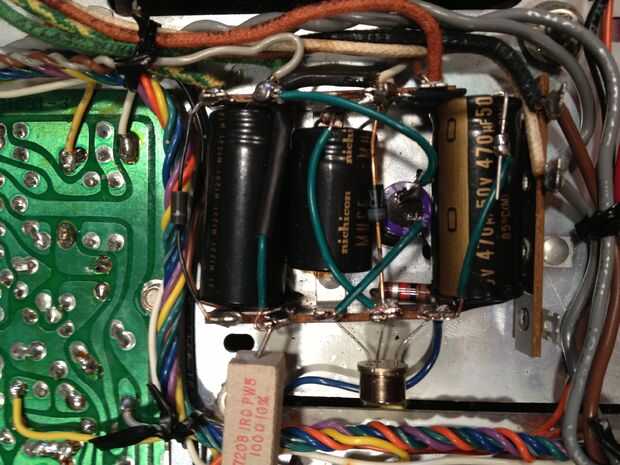

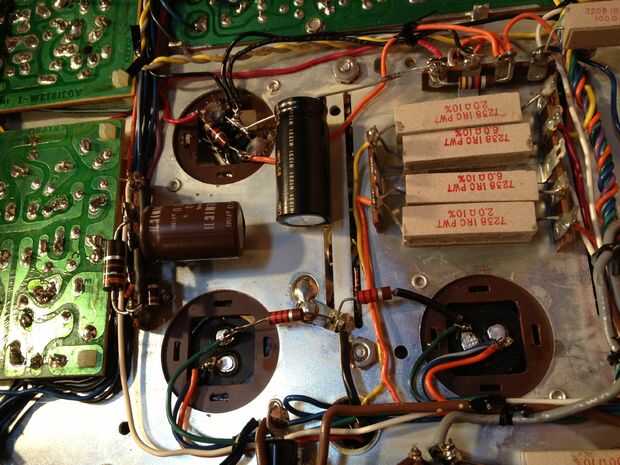

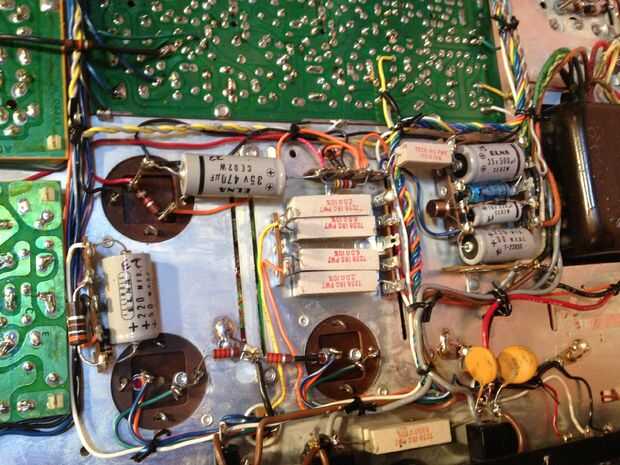

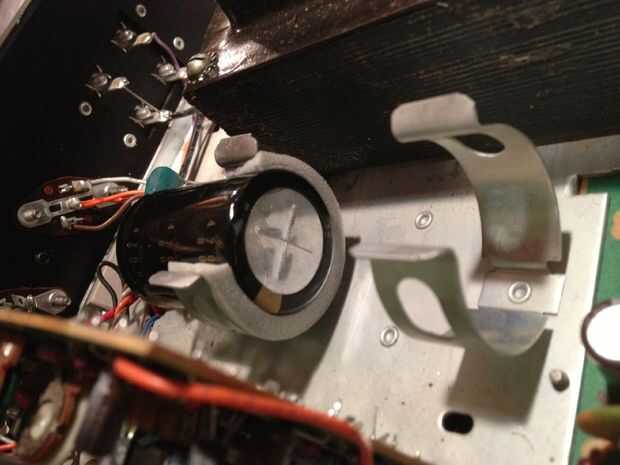

Otras marcas en incluyen Mundorf y Sanyo Oscon. En cuanto a la selección de reemplazos, asegúrese de que la tensión nominal de la nueva PAC es más alta que el viejo, así como el valor de la capacitancia. Pero dicho esto, si es de la vieja gorra de 250uf, uno nuevo puede ser 220uf. Tapas de potencia pueden actualizarse a valores más grandes, pero no por demasiado, como puede tensionar sobre la fuente de alimentación. Para mi receptor, existen condensadores electrolíticos de 25. La tapa de alimentación 3300 uf fue cambiada a una uf 4700, como eran las tapas de salida de 4000uf. Aquí utilicé Nichicon Gold afinar, ya que son a un precio bien y vienen en los valores deseados y tensiones. Algunos de los otros condensadores de suministro de energía que fueron 500uf fueron cambiados a 470uf para compensar el aumento del condensador principal. Éstos, así como todas las tapas de valor más pequeño, eran casi todos Elnas. Mi factura de piezas de conexión para todos los condensadores de 25 más gastos de envío fue de $60,00
